本實用新型涉及油氣井節流控制閥技術領域，具體涉及一種耐沖蝕節流閥。

背景技術：

鉆井節流閥作為鉆井井控系統的關鍵裝置，在出現井涌、溢流等復雜情況時通過調節開度，實施節流循環以控制井底回壓，在欠平衡鉆井、控壓鉆井以及其他油氣井精細壓力控制領域需要節流閥始終控制井口返出的流體，把回壓值控制在合理的范圍內，最終排除險情。而且由于節流閥是連續帶壓工作的，對節流閥的工作可靠性、使用壽命、現場的可維護性、防止巖屑堵塞以及壓力控制的精確性都提出了更高的要求。

目前鉆井節流閥按閥芯結構分為楔形、針形、筒式和孔板式四類節流閥，其執行器主要是直線液缸驅動的形式。節流閥在鉆井過程中長期保持50%開度狀態，所處工況十分惡劣，尤其是當高速流體攜帶重晶石粉或鐵礦粉等固體顆粒沖擊節流閥時，流道通徑變小、壓力降低引發混合流體流速增加，加上高速流體的交變力作用導致節流閥出現閥芯劇烈振動斷裂、閥芯表面局部嚴重沖蝕磨損等問題，甚至最終導致節流閥失效引發安全險情。目前為止，針對上述鉆井節流閥閥芯容易發生斷裂及沖蝕磨損嚴重等問題，主要解決方式采用改變閥芯結構和材料以提高抗振動及耐沖蝕能力，具體：采用釬焊連接針形節流閥閥芯和閥桿，降低閥芯斷裂概率，但由于針形閥芯和筒式閥芯均采用懸臂梁結構，加之進口流體無阻礙直接沖擊作用于閥芯導致閥芯斷裂問題至難以解決。而楔形閥芯下端緊靠閥座，上端通過軸線與進口軸線平行的銷釘連接閥桿，形成簡支梁結構，降低振動，采用硬質合金材質加工閥芯，降低沖蝕磨損。但銷釘孔出現應力集中加之流體的沖擊作用依然導致閥芯斷裂，同時楔形閥芯頂端和尾端導流面沖蝕磨損嚴重。

技術實現要素：

為了克服現有技術的缺陷，本實用新型的目的是提供一種耐沖蝕節流閥，該節流閥抗沖蝕、抗振動、流通能力和抗堵塞能力強、使用壽命長。

為了實現以上目的，本實用新型采用如下技術方案：

一種耐沖蝕節流閥，包括閥桿、閥蓋、閥體、閥芯，所述閥體內具有閥腔，所述閥腔下端設置有出口通道，閥腔右側設置有進口通道，所述閥蓋由閥體的上端向下延伸至其下端面低于所述進口通道的下側，且處于所述閥腔內；所述閥蓋位于所述閥腔內的部分橫截面面積小于所述閥蓋位于所述閥腔上端的部分橫截面面積，且所述閥蓋位于所述閥腔內的部分表面具有硬質合金層。

所述閥桿插入所述閥蓋內，所述閥芯通過銷釘連接在所述閥桿的下端，所述銷釘?shù)难由旆较蚺c所述進口通道的延伸方向垂直。

所述閥芯上端呈圓柱形，在圓柱形的閥芯下端對稱設置兩個節流斜面，節流斜面下部對稱設置兩個與閥芯圓柱端軸線平行的節流豎直面。

所述閥芯采用的材料為硬質合金材料。

由于閥蓋加長，為保持閥腔的體積，所述閥腔下端設置有沉槽，擴大體積同時也能降低流速，形成緩沖區。

所述閥腔底面與進口通道軸線之間的垂直距離大于所述閥腔頂面與進口通道軸線之間的垂直距離。

所述出口通道的側壁上設置有耐磨套；所述耐磨套采用的材料為硬質合金。

所述閥桿與閥蓋之間設置有用于密封閥桿與閥蓋的盤根。

本實用新型耐沖蝕節流閥，通過將閥蓋由閥體上端插入閥體內部，并向下延伸至底面低于閥體進口通道的下側，并在閥蓋處于所述閥腔的部分做縮徑處理使得處于閥腔內部的閥蓋橫截面面積小于處于閥腔上端的閥蓋橫截面面積，使得流體經進口進入閥腔時，直接沖擊作用于閥蓋縮徑部分，并且其表面具有的硬質合金層增強閥蓋的耐沖蝕性能，并且流體直接沖擊作用于閥蓋從根本上避免了因流體直接沖擊對閥芯造成的沖蝕和振動，延長了閥芯的壽命。

進一步的，本實用新型耐沖蝕節流閥的閥芯通過銷釘連接在閥桿的下端，改變節流閥將銷釘?shù)拈_孔方向與進口通道軸線平行的傳統設計，將銷釘?shù)难由旆较蚺c進口通道的延伸方向垂直設計，進一步避免了流體對銷釘?shù)闹苯記_擊，從而銷釘不會被沖斷，同時銷釘位置的改變?cè)黾恿碎y芯抗變形能力，進而降低了閥芯振動斷裂的概率。

進一步的，本實用新型耐沖蝕節流閥，閥芯上端呈圓柱形，在圓柱形的閥芯下端對稱設置兩個節流斜面，節流斜面下部對稱設置兩個與閥芯圓柱端軸線平行的節流豎直面，使得節流閥在保證承受更高壓力的情況下，過流面積加大，降低了節流閥大排量的背壓，節流閥向下引流效果更好，引流方向基本與出口通道軸線方向一致，減少了對出口通道處設置的耐磨套的沖擊，進一步提高了節流閥的使用壽命。

進一步的，本實用新型耐沖蝕節流閥，閥腔閥腔底面與進口通道軸線之間的垂直距離大于所述閥腔頂面與進口通道軸線之間的垂直距離，增大了閥腔的體積，降低了進入閥腔內流體的速度，減小流體對閥芯及閥蓋下部的沖蝕，進一步提高節流閥的使用性能和壽命。

附圖說明

圖1是本實用新型實施例提供的耐沖蝕節流閥內部整體結構示意圖；

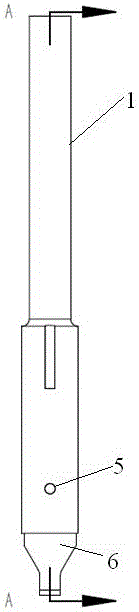

圖2是本實用新型實施例提供的耐沖蝕節流閥閥桿與閥芯連接結構示意圖；

圖3是圖2沿A-A方向的剖面圖；

圖4是本實用新型實施例提供的耐沖蝕節流閥閥芯主視圖；

圖5是本實用新型實施例提供的耐沖蝕節流閥閥芯側視圖。

具體實施方式

實施例

一種耐沖蝕節流閥，如圖1~3所示，包括閥桿1、閥蓋3、閥體4、閥芯6，所述閥體4內具有閥腔8，所述閥腔8下端設置有出口通道11，閥腔8右側設置有進口通道12，所述閥蓋3由閥體4的上端向下延伸至下端面低于所述進口通道12的下側，且處于所述閥腔8內；所述閥蓋3位于所述閥腔8內的部分橫截面面積小于所述閥蓋3位于所述閥腔8上端的部分橫截面面積，且所述閥蓋3位于所述閥腔8內的部分表面具有硬質合金層。

進一步的，所述閥桿1插入所述閥蓋3內，所述閥桿1與閥蓋3之間設置有用于密封閥桿1與閥蓋3的盤根2，所述閥芯6通過銷釘5連接在所述閥桿1的下端，所述銷釘5的延伸方向與所述進口通道12的延伸方向垂直。

進一步的，如圖4~5所示，所述閥芯6上端呈圓柱形，在圓柱形的閥芯6下端對稱設置兩個節流斜面61，節流斜面下部對稱設置兩個與閥芯6圓柱端軸線平行的節流豎直面62。

為了進一步提高閥芯的耐沖蝕性能，所述閥芯采用的材料為硬質合金材料。

進一步的，閥腔8下端設置有沉槽9。

為了擴大閥腔的體積，提高閥芯的耐沖蝕性能，所述閥腔8底面與進口通道12軸線之間的垂直距離大于所述閥腔8頂面與進口通道12軸線之間的垂直距離。

為了進一步提高節流閥的使用壽命，所述出口通道11的側壁上設置有耐磨套10；所述耐磨套10采用的材料為硬質合金。

使用本實施例耐沖蝕節流閥進行油氣井節流調壓過程中，流體經過新型節流閥入口，沖擊到具有硬質合金層的閥蓋后，再經過閥芯與閥體之間的閥腔，再經過新型節流閥出口流出，閥桿帶動閥芯上下往復運動，產生所需的節流壓力。
