本實用新型涉及一種管道泄漏防護裝置，尤其涉及一種管道泄漏防噴濺保護罩。

背景技術：

一般流體管道通常需要拼接而成，相互拼接的兩個管道之間的連接通常是需要一些銜接組件來連接的，具體銜接組件可以是法蘭、閥門等，且兩個管道的法蘭盤之間還設置密封件加以密封，而隨著使用時間的加長，密封件會發生老化或損壞，而導致流體泄漏，高壓管道內流體更會發生噴濺現象，影響周圍環境或人員的安全，容易對設備造成損害。在進行搶修時，泄漏流體甚至還可能對人員構成危險。

技術實現要素：

為了克服現有技術的不足，本實用新型的目的在于提供一種管道泄漏防噴濺保護罩，能夠有效阻止發生泄漏時有害流體向外噴濺，給搶修人員提供一個安全的保護措施，而且較為節約與環保。

本實用新型的目的采用以下技術方案實現：

一種新型管道泄漏防噴濺保護套，用于包覆兩管道的銜接組件，所述新型管道泄漏防噴濺保護套包括一罩體，所述罩體包括兩捆扎部、一第一連接部及一第二連接部，所述新型管道泄漏防噴濺保護套還包括兩捆扎繩，所述罩體包覆所述銜接組件，所述第一連接部與所述第二連接部連接，所述兩捆扎繩分別收容于所述兩捆扎部，每一捆扎繩捆扎一所述管道。

優選的，所述罩體還包括一連接片，所述連接片位于所述罩體邊緣，所述第一連接部固定于所述連接片。

優選的，所述第一連接部為勾面魔術貼。

優選的，所述第二連接部為毛面魔術貼。

優選的，所述罩體設有一收容部，所述收容部用于收容所述銜接組件，所述第一連接部及第二連接部之間形成一開口，所述開口與所述收容部連通。

優選的，所述第一連接部呈U形。

優選的，所述第二連接部呈U形。

優選的，所述罩體還包括若干第一卡扣部及若干第二卡扣部，每一所述第一卡扣部與一所述若干第二卡扣部卡扣以防止所述銜接組件脫離所述罩體。

優選的，每一所述第一卡扣部為一紐扣結。

優選的，每一所述第二卡扣部為一紐扣。

相比現有技術，本實用新型的有益效果在于：

本實用新型的新型管道泄漏防噴濺保護套通過包覆兩管道的銜接組件，當兩管道的銜接組件出現損壞時，管道內的液體噴濺至保護套內，不會影響周圍環境或人員的安全。

附圖說明

圖1為本實用新型新型管道泄漏防噴濺保護套的一立體圖。

圖2為圖1的新型管道泄漏防噴濺保護套的一使用狀態示意圖。

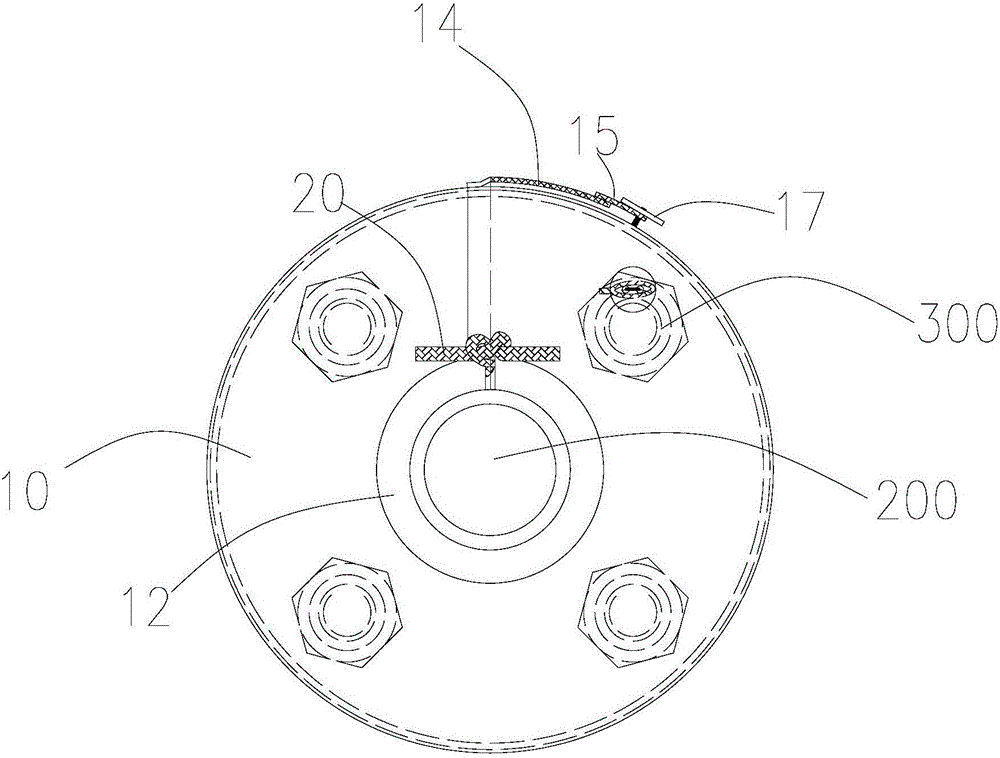

圖3為圖2的新型管道泄漏防噴濺保護套的另一使用狀態示意圖。

圖中：100、新型管道泄漏防噴濺保護套；10、罩體；12、捆扎部；13、連接片；14、第一連接部；15、第一卡扣部；16、第二連接部；17、第二卡扣部；20、捆扎繩；30、開口；40、收容部；200、管道；300、銜接組件。

具體實施方式

請參閱圖1，一種新型管道泄漏防噴濺保護套100包括一罩體10及兩捆扎繩20。

所述罩體10包括兩捆扎部12、一連接片13、一第一連接部14、若干第一卡扣部15、一第二連接部16及若干第二卡扣部17。所述兩捆扎部12位于所述罩體10的相對兩端。所述連接片13固定于所述罩體10的一側邊緣處。所述第一連接部14固定于所述連接片13。所述第二連接部16固定于所述罩體10相對另一側的邊緣處。所述若干第一卡扣部15間隔固定于所述連接片13。所述若干第二卡扣部17對應所述若干第一卡扣部15間隔固定于所述罩體10。

在一實施例中，所述第一連接部14為勾面魔術貼。所述第二連接部16為毛面魔術貼。每一所述第一連接部14大致呈U形。每一所述第二連接部16大致呈U形。每一所述第一卡扣部15為一紐扣結。每一所述第二卡扣部17為一紐扣。在另一實施例中，每一所述第一卡扣部15為一按扣公扣，每一所述第二卡扣部17為一按扣母扣。

所述第一連接部14與所述第二連接部16之間形成一開口30。所述罩體10設有一收容部40，所述開口30與所述收容部40連通。

請繼續參閱圖2及圖3，使用所述新型管道泄漏防噴濺保護套100時，一銜接組件300及兩管道200收容于所述罩體10的收容部40。每一所述捆扎繩20收容于一所述捆扎部12并與一管道200捆扎。所述第一連接部14與所述第二連接部16連接，使所述新型管道泄漏防噴濺保護套100形成一密閉空間。每一所述第一卡扣部15與一第二卡扣部17卡扣，以防止所述銜接組件300脫離所述新型管道泄漏防噴濺保護套100。

當所述銜接組件300損壞時，所述管道200內的液體噴濺至所述新型管道泄漏防噴濺保護套100，不會造成泄漏，影響周圍環境或人員的安全。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
