本實用新型涉及一種用于低壓容器的快開手孔。

背景技術：

以往的低壓力容器，其采取的連接方式有卡箍、螺紋等，以上兩者中連接方式都需要將螺栓擰下抽出才能打開手孔。

低壓力容器的罐體手孔還會采用法蘭連接，需要將螺栓完全擰出才能將封蓋打開，依次采用法蘭連接拆裝費時費力，此過程中還容易損壞密封圈。

技術實現要素：

本實用新型所要解決的技術問題是克服現有技術的不足，提供一種設計合理、結構簡單、加工容易、拆裝方便的用于低壓容器的快開手孔。

本實用新型所采用的技術方案是：本實用新型包括手孔底座以及封蓋，所述手孔底座固定設置在低壓容器的側面，所述手孔底座的上下兩端分別設置有上耳座以及下耳座，所述封蓋的上下兩端分別設置有上無孔耳座以及下帶孔耳座，所述上耳座鉸接有上松緊螺栓組且所述上松緊螺栓組卡設在所述上無孔耳座上，所述下耳座鉸接有下松緊螺栓組且所述下松緊螺栓組卡設在所述下帶孔耳座上。

所述上松緊螺栓組包括上插銷、上吊環螺桿、上墊片以及上螺母，所述上插銷沿水平方向插置所述上耳座上，所述上吊環螺桿的吊環部適配套設在所述上插銷上，其螺桿部與所述上插銷在水平面上相垂直并適配放置在所述上耳座以及所述上無孔耳座內，所述上墊片以及所述上螺母依次適配套設在所述上吊環螺桿的末端上并置于所述封蓋右端面的外側，所述上墊片置于所述封蓋的右端面與所述上螺母之間。

所述下松緊螺栓組包括下插銷、下吊環螺桿、下墊片以及下螺母，所述下帶孔耳座套設在所述下耳座的外側，所述下墊片沿水平方向依次穿過并連接所述下帶孔耳座以及所述下耳座，所述下吊環螺桿的吊環部適配套設在所述下插銷上，其螺桿部與所述下插銷在水平面上相垂直并適配放置在所述下耳座以及所述下帶孔耳座內，所述下墊片以及所述下螺母依次適配套設在所述下吊環螺桿的末端上并置于所述封蓋右端面的外側，所述下墊片置于所述封蓋的右端面與所述下螺母之間。

所述一種用于低壓容器的快開手孔還包括密封圈，所述手孔底座上設置有第一密封槽，所述封蓋的左端面上設置有與所述第一密封槽相適配的第二密封槽，所述密封圈適配放置在所述第一密封槽以及所述第二密封槽內。

本實用新型的有益效果是：在本實用新型中，由于在手孔底座與封蓋上分別通過上松緊螺栓組以及下松緊螺栓組相組合，打開時，只需先擰松上螺母，使得上吊環螺桿繞上插銷向上轉動并離開上無孔耳座；接著擰松下螺母，使得下吊環螺桿繞下插銷向下轉動并離開下帶孔耳座，此時將下帶孔耳座繞下插銷向下轉動，則可以將封蓋繞下插銷向下轉動，從而打開封蓋。所以對比與以往的低壓容器手孔，本實用新型的安裝拆卸更加快速便捷，同時不會損壞密封圈；并且本實用新型的整體結構簡單明了，相對于市面上其它快速快開手孔，本實用新型的生產制造成本更加低廉。

附圖說明

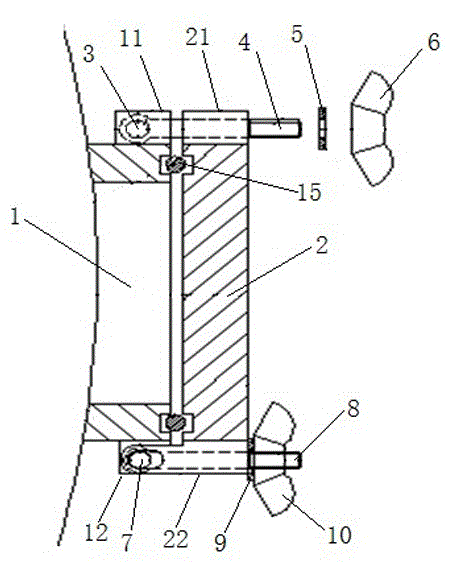

圖1是本實用新型的安裝結構示意圖。

具體實施方式

如圖1所示，本實用新型包括手孔底座1以及封蓋2，所述手孔底座1固定設置在低壓容器的側面，所述手孔底座1的上下兩端分別設置有上耳座11以及下耳座12，所述封蓋2的上下兩端分別設置有上無孔耳座21以及下帶孔耳座22，所述上耳座11鉸接有上松緊螺栓組且所述上松緊螺栓組卡設在所述上無孔耳座21上，所述下耳座12鉸接有下松緊螺栓組且所述下松緊螺栓組卡設在所述下帶孔耳座22上。

所述上松緊螺栓組包括上插銷3、上吊環螺桿4、上墊片5以及上螺母6，所述上插銷3沿水平方向插置所述上耳座11上，所述上吊環螺桿4的吊環部適配套設在所述上插銷3上，所述上吊環螺桿4的螺桿部與所述上插銷3在水平面上相垂直并適配放置在所述上耳座11以及所述上無孔耳座21內，所述上墊片5以及所述上螺母6依次適配套設在所述上吊環螺桿4的末端上并置于所述封蓋2右端面的外側，所述上墊片5置于所述封蓋2的右端面與所述上螺母6之間。

所述下松緊螺栓組包括下插銷7、下吊環螺桿8、下墊片9以及下螺母10，所述下帶孔耳座22套設在所述下耳座12的外側，所述下墊片9沿水平方向依次穿過并連接所述下帶孔耳座22以及所述下耳座12，所述下吊環螺桿8的吊環部適配套設在所述下插銷7上，所述下吊環螺桿8的螺桿部與所述下插銷7在水平面上相垂直并適配放置在所述下耳座12以及所述下帶孔耳座22內，所述下墊片9以及所述下螺母10依次適配套設在所述下吊環螺桿8的末端上并置于所述封蓋2右端面的外側，所述下墊片9置于所述封蓋2的右端面與所述下螺母10之間。

所述一種用于低壓容器的快開手孔還包括密封圈15，所述手孔底座1上設置有第一密封槽，所述封蓋2的左端面上設置有與所述第一密封槽相適配的第二密封槽，所述密封圈15適配放置在所述第一密封槽以及所述第二密封槽內。

在本具體實施例中，所述上螺母6與所述下螺母10分別為蝴蝶螺母。

需要打開所述封蓋2時，先將所述上螺母6擰松至一定量，使得所述上墊片5不在緊壓所述封蓋2的右端面，此時將所述上吊環螺桿4繞所述上插銷3向上轉動，使其離開所述上耳座11；再將所述下螺母10擰松至一定量，使所述下墊片9不在緊壓所述封蓋2的右端面，此時將所述下吊環螺桿8繞所述下插銷7離開所述下帶孔耳座22，然后再將所述下帶孔耳座22繞所述下插銷7向下轉動，則所述封蓋2也跟著向下轉動直至離開所述手孔底座1。

需要蓋上所述封蓋2時，只需反向重復上述動作即可。

本實用新型適用于低壓容器罐體手孔加工領域。
