本實用新型涉及建筑工程及給排水工程技術領域，具體為一種建筑給排水管道過樓導管。

背景技術：

排水管道是指匯集和排放污水、廢水和雨水的管渠及其附屬設施所組成的系統。包括干管、支管以及通往處理廠的管道，無論修建在街道上或其它任何地方，只要是起排水作用的管道，都應作為排水管道統計。

隨著建筑行業的大力發展，排水管道已經發展成為可以跨越障礙物的管道。但是，就目前的排水管道過樓導管而言，往往存在著滲漏現象，導致樓板的損壞。針對上述問題，在原有排水管道過樓導管的基礎上進行創新設計。

技術實現要素：

本實用新型的目的在于提供一種建筑給排水管道過樓導管，以解決上述背景技術中提出存在著滲漏現象，導致樓板的損壞的問題。

為實現上述目的，本實用新型提供如下技術方案：一種建筑給排水管道過樓導管，包括排水管道、防滲腔和密封止水組件，所述排水管道通過密封止水組件與過樓導管相互連接，且過樓導管的底部安裝有導管底模板，所述導管底模板的上端位置固定有三角支撐塊，所述過樓導管的內側安裝有樓板層，所述密封止水組件的外側設置有管道扣件，所述管道扣件的左右兩端連接有固定螺栓，所述防滲腔的內側設置有固定螺栓，所述防滲腔的上端安裝有澆筑口，所述密封止水組件的內部固定有止水環，且止水環的上端安裝有止水環蓋板，所述止水環的下方連接有止水環卡槽。

優選的，所述防滲腔設置有2處，且以密封止水組件的中心線為對稱結構。

優選的，所述防滲腔的內部為防水砂漿材料。

優選的，所述水環蓋板的內直徑大于止水環的外直徑。

優選的，所述水環蓋板和止水環之間設置有密封圈，且密封圈的直徑與止水環的內直徑相等。

與現有技術相比，本實用新型的有益效果是：該建筑給排水管道過樓導管，密封止水組件整體的結構緊湊，內置O型密封圈，密封的效果好，有效地防止水的滲透，且在過樓導管外側設置有2處防滲腔，采用防水砂漿材料，進行進一步的防滲，整體由管道扣件和三角支撐塊進行固定，穩定性強，不會由于長時間使用出現管道偏移的現象，整體操作簡單，施工方便。

附圖說明

圖1為本實用新型整體結構示意圖；

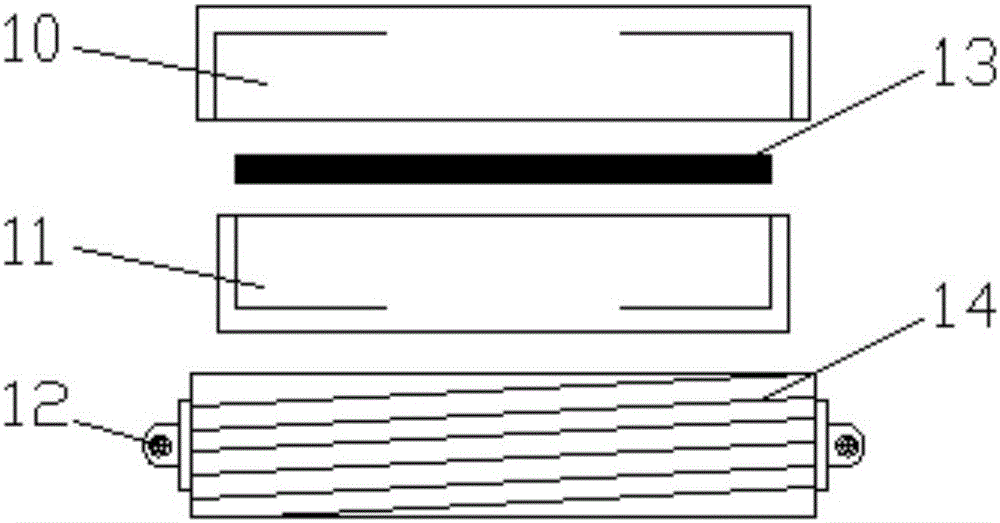

圖2為本實用新型密封止水組件內部結構示意圖。

圖中：1、排水管道，2、澆筑口，3、防滲腔，4、過樓導管，5、導管底模板，6、密封止水組件，7、管道扣件，8、樓板層，9、三角支撐塊，10、止水環蓋板，11、止水環，12、固定螺栓，13、密封圈，14、止水環卡槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種建筑給排水管道過樓導管，包括排水管道1、澆筑口2、防滲腔3、過樓導管4、導管底模板5、密封止水組件6、管道扣件7、樓板層8、三角支撐塊9、止水環蓋板10、止水環11、固定螺栓12、密封圈13和止水環卡槽14，排水管道1通過密封止水組件6與過樓導管4相互連接，且過樓導管4的底部安裝有導管底模板5，導管底模板5的上端位置固定有三角支撐塊9，過樓導管4的內側安裝有樓板層8，密封止水組件6的外側設置有管道扣件7，管道扣件7的左右兩端連接有固定螺栓12，防滲腔3的內側設置有固定螺栓12，防滲腔3設置有2處，且以密封止水組件6的中心線為對稱結構，防滲腔3的上端安裝有澆筑口2，防滲腔3的內部為防水砂漿材料，密封止水組件6的內部固定有止水環11，且止水環11的上端安裝有止水環蓋板10，水環蓋板10的內直徑大于止水環11的外直徑，水環蓋板10和止水環11之間設置有密封圈13，且密封圈13的直徑與止水環11的內直徑相等，止水環11的下方連接有止水環卡槽14。

工作原理：在使用該建筑給排水管道過樓導管時，整體工作原理比較容易理解，首先將密封圈13放入密封止水組件6中，然后將排水管道1和過樓導管4通過密封止水組件6相連接，之后將管道扣件7扣在密封止水組件6的外側，使用固定螺栓12鎖緊管道扣件7，然后將防水砂漿材料通過澆筑口2澆筑到防滲腔3中，而在排水的時候，密封止水組件6的止水環11進行止水，密封圈13確保水不會滲漏出來，外側的防滲腔3進一步進行防滲，整體的防滲效果好，不會給樓板層8帶來損壞，這就是建筑給排水管道過樓導管的整個工作過程。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
