本實用新型涉及一種水龍頭手柄，特別是涉及一種用于流量控制的控制閥。

背景技術：

水龍頭是日常生活中經常使用的一種流量控制閥，同時也是一種衛浴產品出現在百姓生活中。

現有的水龍頭手柄除非外形結構的多樣變化外，其表面多為拋光處理后直接電鍍形成，表面較為光滑，但是外觀效果單一。如已公開的專利文件CN202843441U中所記載的衛浴產品，公開了一種在表面以凹陷方式形成花紋圖案的水龍頭，但是該花紋圖案在不修改手柄模具的情況下是無法更換的。所以為滿足用戶的個性化需求，需要一種可以單獨更換花紋圖案的水龍頭手柄。

技術實現要素：

本實用新型的目的在于針對現有技術的不足，提供一種水龍頭手柄，它可以根據用戶的需求提供一種可以更換的裝飾體。

本實用新型的目的是這樣實現的：

一種水龍頭，包括：

本體，經壓鑄或焊接成型，且所述本體上配置有至少一個凹陷部位；

裝飾體，填充在所述凹陷部位，且所述裝飾體包括基體和圖案層；

固化層，用于填充所述裝飾體與所述本體的間隙，并將兩者固定在一起。

作為優選，所述本體包括鋅合金材料經壓鑄或焊接形成的水龍頭手柄。

作為優選，所述本體表面設有電鍍層。

作為優選，所述本體與裝飾體的相對面分別設有相適配的凹凸結合部。

作為優選，所述圖案層經噴印或雕刻在所述基體上。

作為優選，所述固化層包括用于將所述本體與所述裝飾體粘接的膠水。

作為優選，還包括覆蓋在水龍頭手柄表面的拋光層。

與現有技術相比，本實用新型的有益效果如下：為用戶提供個性化的產品設置，使用戶可以根據自己喜好在本體上設置喜歡的圖片作為裝飾體，增加產品的觀賞性。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為一種水龍頭手柄的結構示意圖；

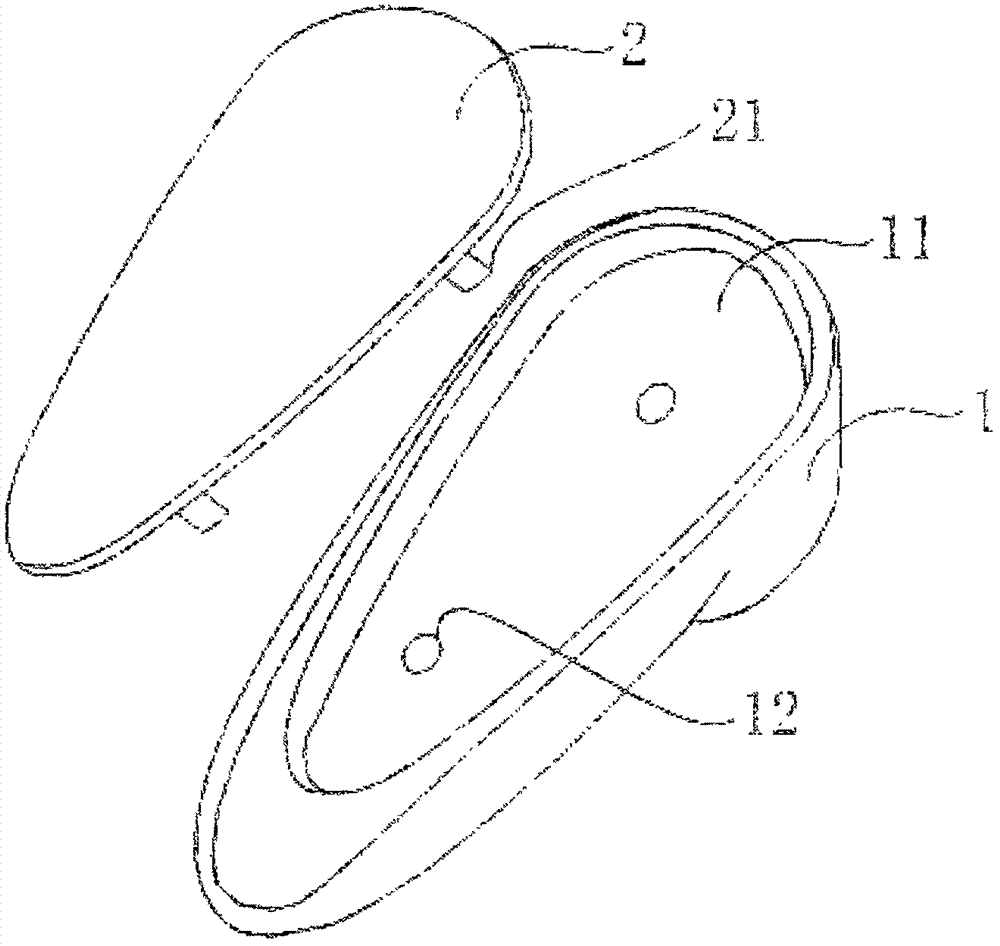

圖2為一種水龍頭手柄另一實施例結構示意圖。

其中，1、本體；11、凹陷部位；12、定位孔；2、基體；21、定位柱；3、圖案層。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有付出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例一，如圖1所示，一種水龍頭手柄，用于水龍頭的開關控制，以及流量大小調節的控制，它包括：經壓鑄或焊接成型并配置有至少一個凹陷部位的本體1；裝飾體，填充在所述凹陷部位11內，且所述裝飾體包括基體2和圖案層3，其中，基體2可以采用金屬材料制成，通過將具有顏色或花紋以及兩者結合的圖案層3經噴印或雕刻或粘接在基體2上構成裝飾體；固化層，用于填充所述裝飾體與所述本體1的間隙，并將兩者固定在一起形成構成水龍頭手柄，供用戶用手握持控制液體的輸送以及輸送流量的大小。

本體1優選采用成本較低的鋅合金材料經壓鑄形成水龍頭手柄。

本體1表面還設有電鍍層，以增強本體的防護性能，同時電鍍層還可以增加本體的外觀效果。

實施例二，如圖2所示，本體1與裝飾體的相對面分別設有相適配的凹凸結合部，該凹凸結合部包括設置凹陷部位11內的定位孔12，以及設置在基體2上的定位柱21，通過定位孔12與定位柱21的配合，使裝飾體可拆卸地固定在本體1上，便于用戶拆裝替換裝飾體。

本申請中裝飾體的圖案層3可以是照片，通過噴印或雕刻將圖形及與色彩的結合配置在基體2上。

作為固定裝飾體與本體1的固化層，包括膠水，進一步的采用環氧樹脂作為粘合劑用的膠水填充裝飾體與本體1的間隙，并在覆蓋在裝飾體表面，形成一層防水的保護層。

進一步的，本申請中的水龍頭手柄表面采用的拋光處理，以在水龍頭手柄表面形成一層光滑的表層，避免水龍頭手柄表面積水殘留。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
