本新型屬于銷軸組件，具體涉及銷軸組件以及具有該銷軸組件的旋啟式止回閥。

背景技術：

石油化工、煤化工、核電、火電等行業中的旋啟式止回閥經常處于高溫、高壓的工作條件之下。某些高危工況下，還存在著有毒、有害、易燃、易爆介質，一旦發生泄漏，將造成嚴重地環境污染以及危害人身安全。現有常見的旋啟式止回閥采用銷軸外置式，支撐搖桿的銷軸是從閥體外部伸入閥體內部，所以需要在閥體上打孔，這種設計會使得閥體打孔處產生外泄漏點，影響了閥門的整體密封性能。

技術實現要素：

本新型的目的在于針對現有技術缺陷，提供一種銷軸組件以及具有該銷軸組件的旋啟式止回閥。

本新型的技術方案是：一種銷軸組件，包括第一銷軸、密封圈、彈簧、第二銷軸，第一銷軸和第二銷軸開有形狀互相匹配的凹槽，第一銷軸可以沿凹槽方向在第二銷軸上滑動，前述的凹槽由開在第一銷軸上的第一銷軸圓柱形凹槽和開在第二銷軸上的第二銷軸圓柱形凹槽共同組成，并且第一銷軸圓柱形凹槽開在第二銷軸圓柱形凹槽內側，在該凹槽內設置彈簧，第一銷軸圓柱形凹槽外壁形成第一銷軸圓柱形凸臺。

如上所述的一種銷軸組件，其中，在第二銷軸圓柱形凹槽和第一銷軸圓柱形凹槽之間設置密封圈。

如上所述的一種銷軸組件，其中，在第一銷軸上，背向第二銷軸的一端設置第一銷軸限位凸臺。

如上所述的一種銷軸組件，其中，在第二銷軸上，背向第一銷軸的一端設置第二銷軸限位凸臺。

一種旋啟式止回閥，搖桿通過銷軸組件，該銷軸組件包括第一銷軸、密封圈、彈簧、第二銷軸，第一銷軸和第二銷軸開有形狀互相匹配的凹槽，第一銷軸可以沿凹槽方向在第二銷軸上滑動，前述的凹槽由開在第一銷軸上的第一銷軸圓柱形凹槽和開在第二銷軸上的第二銷軸圓柱形凹槽共同組成，并且第一銷軸圓柱形凹槽開在第二銷軸圓柱形凹槽內側，在該凹槽內設置彈簧，第一銷軸圓柱形凹槽外壁形成第一銷軸圓柱形凸臺。

如上所述的一種旋啟式止回閥，其中，在第二銷軸圓柱形凹槽和第一銷軸圓柱形凹槽之間設置密封圈。

如上所述的一種旋啟式止回閥，其中，在第一銷軸上，背向第二銷軸的一端設置第一銷軸限位凸臺。

如上所述的一種旋啟式止回閥，其中，在第二銷軸上，背向第一銷軸的一端設置第二銷軸限位凸臺。

本新型的顯著效果是：銷軸組件安裝方便，在工作過程中，設置的密封圈隔離了介質對彈簧的浸潤腐蝕作用，保證了彈簧的回彈性能。使用該銷軸組件，可以使得旋啟式止回閥實現銷軸內置式，不用在閥體上打銷軸通孔，減少了閥體上的泄漏點，提高了閥門結構的密封性。

附圖說明

圖1是本新型銷軸組件的等軸測剖視圖。

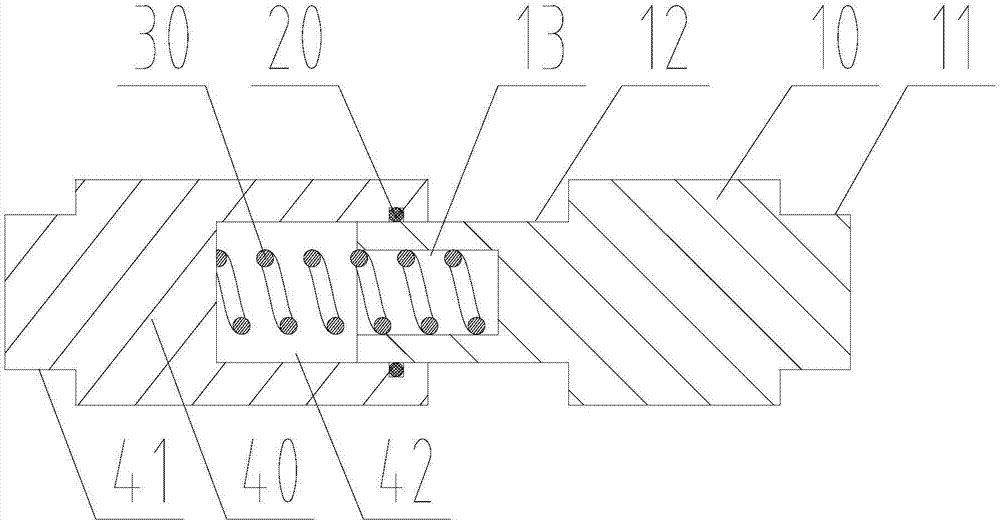

圖2是本新型銷軸組件在彈簧自由狀態下的主視圖。

圖3是本新型旋啟式止回閥的主視圖。

圖4是本新型旋啟式止回閥閥體的等軸測剖視圖。

圖5是本新型銷軸組件與搖桿裝配體在彈簧自由狀態下A-A截面的等軸測剖視圖。

圖6是本新型銷軸組件與搖桿裝配體在彈簧壓縮狀態下A-A截面的等軸測剖視圖。

圖7是本新型旋啟式止回閥A-A截面的等軸測剖視圖。

圖中：10.第一銷軸、11.第一銷軸限位凸臺、12.第一銷軸圓柱形凸臺、13.第一銷軸圓柱形凹槽、20.密封圈、30.彈簧、40.第二銷軸、41.第二銷軸限位凸臺、42.第二銷軸圓柱形凹槽、50.閥體、51.閥體限位凹槽、60.搖桿、70.閥瓣、80.鎖緊螺母、90.閥蓋。

具體實施方式

如圖1-2所示，一種銷軸組件，包括第一銷軸10、密封圈20、彈簧30、第二銷軸40。第一銷軸10和第二銷軸40開有形狀互相匹配的凹槽，第一銷軸10可以沿凹槽方向在第二銷軸40上滑動。前述的凹槽由開在第一銷軸10上的第一銷軸圓柱形凹槽13和開在第二銷軸40上的第二銷軸圓柱形凹槽42共同組成，并且第一銷軸圓柱形凹槽13開在第二銷軸圓柱形凹槽42內側。在該凹槽內設置彈簧30。第一銷軸圓柱形凹槽13外壁形成第一銷軸圓柱形凸臺12。

在第二銷軸圓柱形凹槽42和第一銷軸圓柱形凹槽13之間設置密封圈20。

在第一銷軸10上，背向第二銷軸40的一端設置第一銷軸限位凸臺11。

在第二銷軸40上，背向第一銷軸10的一端設置第二銷軸限位凸臺41。

第一銷軸圓柱形凸臺12與第二銷軸圓柱形凹槽42接觸配合，且兩者的軸心保持共線。密封圈20補償了第一銷軸圓柱形凸臺12與第二銷軸圓柱形凹槽42之間的環向間隙，避免了工作介質浸潤腐蝕彈簧30，保證了彈簧30的回彈性能。

如圖3所示，一種旋啟式止回閥，主要包括第一銷軸10、密封圈20、彈簧30、第二銷軸40、閥體50、搖桿60、閥瓣70、鎖緊螺母80、閥蓋90。

本新型的旋啟式止回閥具體裝配過程如下：

銷軸組件在呈自由狀態時，裝配進入搖桿60的銷軸孔內，如圖5所示。然后對第一銷軸限位凸臺11和第二銷軸限位凸臺41兩端進行壓縮，壓縮至如圖6所示的狀態，再將銷軸組件連同搖桿60、閥瓣70、鎖緊螺母80，一起裝配到閥體50內部。裝配完成之后，如圖7所示，第一銷軸限位凸臺11與閥體限位凹槽51接觸配合形成限位，第二銷軸限位凸臺41與另一側對稱的閥體限位凹槽51接觸配合形成限位。

上述具體實施方式用來解釋說明本新型，而不是對本新型進行限制，在本新型的精神和權利要求的保護范圍內，對本新型作出的任何修改和改變，都落入本新型的保護范圍。
