本實用新型涉及監控領域，尤其涉及一種室內攝像機吊頂支架。

背景技術：

目前監控設備在各個行業及領域都已經得到廣泛應用，包括工業企業的廠房里，大型娛樂場所及住宅內，這種設置在室內的監控設備一般都通過吊頂支架吊裝到頂棚上，目前的吊頂支架一般只能上下方位角度調節，而不能實現全方位調節。

技術實現要素：

本實用新型所要解決的技術問題是提供能夠?qū)崿F(xiàn)全方位調節的一種室內攝像機吊頂支架。

本實用新型是通過以下技術方案予以實現：

一種室內攝像機吊頂支架，其包括架體，所述架體為J型不銹鋼管，所述架體的上部及下部側壁上分別設有穿線孔，所述架體的上端部固定設有頂棚安裝座，所述架體另一端端部固定有基座，所述基座上固定設有環形滑軌，所述環形滑軌上滑動安裝有兩個滑托，所述滑托上固定有攝像機托架，所述攝像機托架包括底架及調整架，所述底架包括底板及兩個底架側板，所述底板設于滑托上方并與滑托固定連接，所述調整架包括頂板及兩個調整架側板，所述底架側板分別與調整架側板鉸接，所述底架側板上鉸接點的上方設有穿過底架側板的螺栓，所述調整架側板上設有與螺栓相配合的弧形滑軌，所述頂板上設有攝像機安裝孔。

本實用新型的有益效果是：

一種室內攝像機吊頂支架，其包括架體，架體的上端部固定設有頂棚安裝座，所述架體另一端端部固定有基座，所述基座上固定設有環形滑軌，所述環形滑軌上滑動安裝有兩個滑托，所述滑托上固定有攝像機托架，這樣通過滑托在環形滑軌內滑動，帶動攝像機托架在水平面范圍內全方位移動，可以實現攝像機在水平面范圍內全方位調整，不留死角；

所述攝像機托架包括底架及調整架，所述底架包括底板及兩個底架側板，所述調整架包括頂板及兩個調整架側板，所述底架側板分別與調整架側板鉸接，所述底架側板上鉸接點的上方固定設有穿過底架側板的螺栓，所述調整架側板上設有與螺栓相配合的弧形滑軌，這樣設置，調整架會以鉸接點作為支點，沿著弧形滑軌相對底架轉動，可以實現攝像機上下角度的調整。

附圖說明

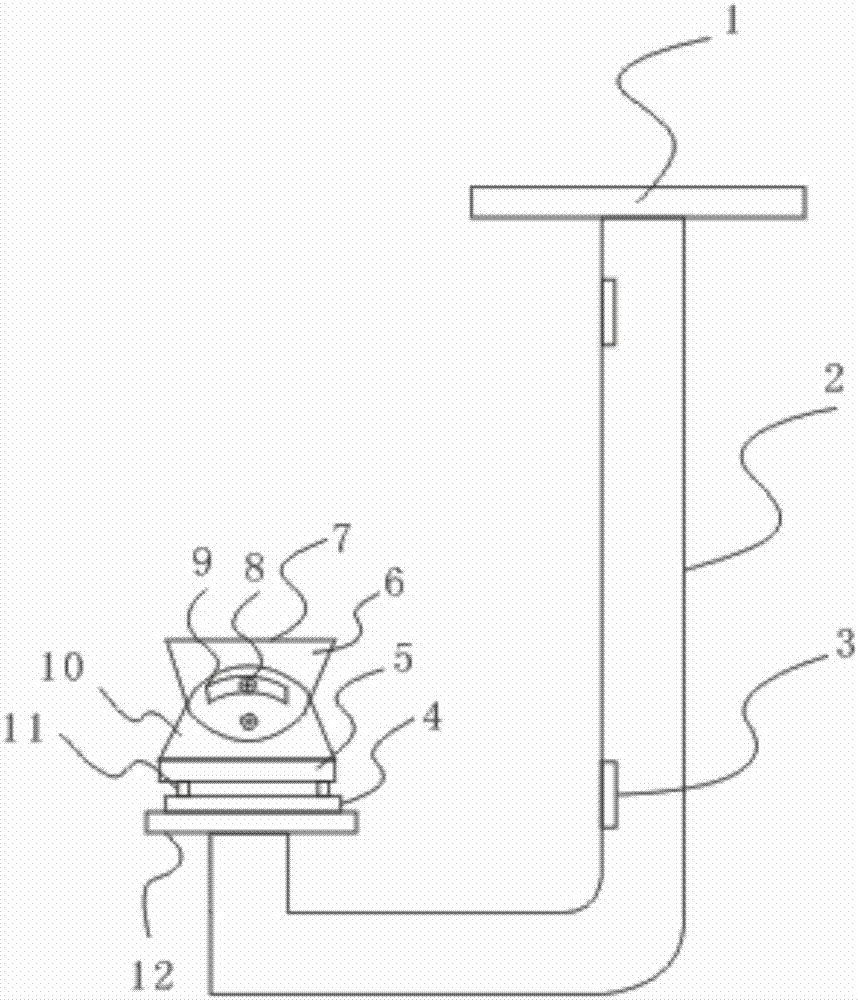

圖1是本實用新型的主視結構示意圖；

圖中：1.頂棚安裝座，2.架體，3.穿線孔，4.環形滑軌，5.底板，6.調整架側板，7.頂板，8.螺栓，9.弧形滑軌，10.底架側板，11.滑托,12.基座。

具體實施方式

為了使本技術領域的技術人員更好地理解本實用新型的技術方案，下面結合附圖和最佳實施例對本實用新型作進一步的詳細說明。

如圖所示，一種室內攝像機吊頂支架，其包括架體2，所述架體為J型不銹鋼管，所述架體的上部及下部側壁上分別設有穿線孔3，所述架體的上端部固定設有頂棚安裝座1，所述架體另一端端部固定有基座12，所述基座上固定設有環形滑軌4，所述環形滑軌上滑動安裝有兩個滑托11，所述滑托上固定有攝像機托架，所述攝像機托架包括底架及調整架，所述底架包括底板5及兩個底架側板10，所述底板設于滑托上方并與滑托固定連接，所述調整架包括頂板7及兩個調整架側板6，所述底架側板分別與調整架側板鉸接，所述底架側板上鉸接點的上方設有穿過底架側板的螺栓8，所述調整架側板上設有與螺栓相配合的弧形滑軌9，所述頂板上設有攝像機安裝孔(未示出)。

安裝時，將頂棚安裝座通過螺栓與頂棚固定，將攝像機安裝到調整架的頂板上，通過滑托在環形滑軌內的滑動來實現攝像機在水平面范圍內角度的調整，通過調整架沿著弧形滑軌相對底架轉動，實現攝像機上下角度的調整，以實現全方位無死角調整。

由于一種室內攝像機吊頂支架，其包括架體，架體的上端部固定設有頂棚安裝座，所述架體另一端端部固定有基座，所述基座上固定設有環形滑軌，所述環形滑軌上滑動安裝有兩個滑托，所述滑托上固定有攝像機托架，這樣通過滑托在環形滑軌內滑動，帶動攝像機托架在水平面范圍內全方位移動，可以實現攝像機在水平面范圍內全方位調整，不留死角；

所述攝像機托架包括底架及調整架，所述底架包括底板及兩個底架側板，所述調整架包括頂板及兩個調整架側板，所述底架側板分別與調整架側板鉸接，所述底架側板上鉸接點的上方固定設有穿過底架側板的螺栓，所述調整架側板上設有與螺栓相配合的弧形滑軌，這樣設置，調整架會以鉸接點作為支點，沿著弧形滑軌相對底架轉動，可以實現攝像機上下角度的調整。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
