本技術涉及安防監控設備，特別涉及一種高清智能安防監控設備。

背景技術：

1、安防監控設備是用于監控和保護人員、財產和設施安全的各種設備和系統；

2、攝像頭是安防監控系統中的基礎設備，主要用于實時采集目標區域內的圖像信息，而為了擴大攝像頭的監控區域范圍，通常將攝像頭安裝在高處，且安裝時通常直接通過螺栓固定在高處，導致攝像頭維護或者維修時，存在拆卸不便的情況，且攝像頭長時間使用后攝像頭的采集面會粘附較多灰塵，影響攝像頭的正常監控使用，而由于攝像頭的安裝位置，人為清理較為麻煩，效率很低，因此設計一種高清智能安防監控設備解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決上述背景技術中存在的問題，而提出的一種高清智能安防監控設備。

2、本實用新型要解決的技術問題是提供一種高清智能安防監控設備，方便半球形安防監控攝像的拆卸，方便維修或維護，且可自動對半球形安防監控攝像頭進行清潔，降低清潔難度，實用性高。

3、本實用新型提供一種高清智能安防監控設備，包括：安裝座、固定座、半球形安防監控攝像頭、固定塊、第一轉軸、齒輪、電機、不完全齒輪和清潔板，所述安裝座的底部表面開設有嵌入槽，所述固定座的上表面固定設置有嵌入塊，所述嵌入塊嵌入于嵌入槽內，所述固定座的底部固定設置有半球形安防監控攝像頭，所述安裝座的底部表面左右兩側均固定設置有固定塊，左側所述固定塊的下方旋轉設置有第一轉軸，所述第一轉軸的左端固定設置有齒輪，左側所述固定塊的上方固定設置有電機，所述電機的輸出端固定設置有不完全齒輪，所述第一轉軸的右端固定設置有清潔板，所述清潔板的內側表面通過固定膠固定設置有海綿層，所述清潔板的右端固定設置有第二轉軸，且第二轉軸旋轉設置于右側固定塊上，所述第二轉軸的右端固定設置有固定盤，所述固定盤與右側固定塊之間固定設置有扭轉彈簧。

4、優選地，所述嵌入槽和嵌入塊均呈倒“凸”字形狀，且嵌入塊與嵌入槽相配套。

5、優選地，所述嵌入槽和嵌入塊的長度相同，且嵌入槽和嵌入塊的長度均小于安裝座的寬度。

6、優選地，所述不完全齒輪上卡齒對應的弧度等于180°，且不完全齒輪可與齒輪相嚙合。

7、優選地，所述清潔板呈半圓弧狀，且清潔板對應的直徑與半球形安防監控攝像頭對應的直徑相同，所述清潔板上的海綿層貼于半球形安防監控攝像頭上。

8、優選地，所述扭轉彈簧處于未扭轉狀態時，清潔板呈水平狀，且清潔板貼于固定座上。

9、優選地，所述安裝座的右側表面中央固定設置有銷軸，所述銷軸上旋轉設置有擋板。

10、優選地，所述擋板朝向下方時底部水平高度低于嵌入槽的頂部水平高度，擋板朝向上方時頂部水平高度低于安裝座的上表面水平高度。

11、本實用新型與現有技術相比，至少具有如下有益效果：

12、1、本實用新型通過設置有安裝座和固定座，安裝座固定安裝于需要安裝安防監控設備的地方，半球形安防監控攝像頭固定于固定座上，且固定座上的嵌入塊嵌入于安裝座上的嵌入槽內，完成安裝，嵌入式安裝方式方便從安裝座上取出固定座，從而方便半球形安防監控攝像頭的維護或者維修。

13、2、本實用新型通過設置有清潔板，需要對半球形安防監控攝像頭清潔時，通過開啟電機，電機帶動不完全齒輪轉動，不完全齒輪帶動齒輪和第一轉軸轉動，使得第一轉軸帶動清潔板轉動，清潔板上的海綿層對半球形安防監控攝像頭進行擦拭，清潔板帶動第二轉軸轉動，使得固定盤轉動，扭轉彈簧處于扭轉狀態，清潔板轉動180°后，不完全齒輪與齒輪分離，扭轉彈簧的彈力帶動固定盤和第二轉軸反轉，使得清潔板反向轉動，清潔板上的海綿層對半球形安防監控攝像頭進行擦拭，如此反復，防止灰塵沾附于半球形安防監控攝像頭上，無需人工對半球形安防監控攝像頭進行清理，降低清理難度，保證半球形安防監控攝像頭的持續穩定監控工作。

14、3、本實用新型通過設置有銷軸和擋板，將固定座上的嵌入塊201嵌入于安裝座上的嵌入槽前，轉動擋板，使得擋板朝向上方，然后將嵌入塊嵌入于嵌入槽內，再松開擋板，在擋板重力作用下，擋板沿著銷軸轉動朝向下方，擋板對嵌入塊進行阻擋，防止嵌入塊從嵌入槽內脫出，保證嵌入塊嵌入于嵌入槽內的穩定性，從而保證固定座安裝于安裝座上的穩定性。

技術特征：

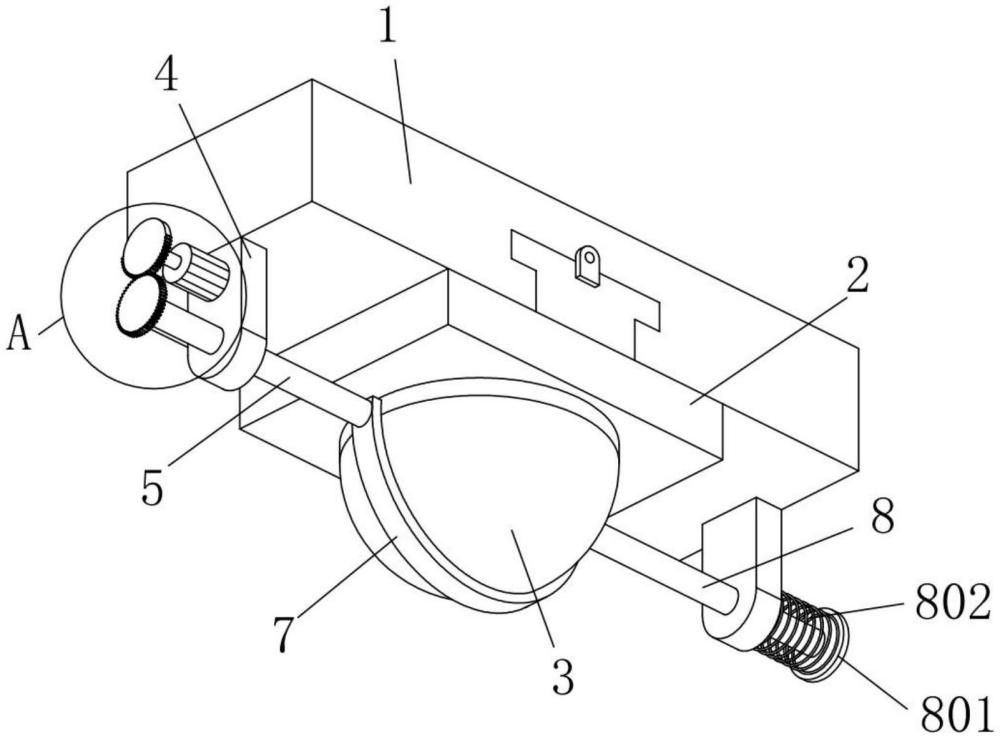

1.一種高清智能安防監控設備，其特征在于，包括：安裝座(1)、固定座(2)、半球形安防監控攝像頭(3)、固定塊(4)、第一轉軸(5)、齒輪(501)、電機(6)、不完全齒輪(601)和清潔板(7)，所述安裝座(1)的底部表面開設有嵌入槽(101)，所述固定座(2)的上表面固定設置有嵌入塊(201)，所述嵌入塊(201)嵌入于嵌入槽(101)內，所述固定座(2)的底部固定設置有半球形安防監控攝像頭(3)，所述安裝座(1)的底部表面左右兩側均固定設置有固定塊(4)，左側所述固定塊(4)的下方旋轉設置有第一轉軸(5)，所述第一轉軸(5)的左端固定設置有齒輪(501)，左側所述固定塊(4)的上方固定設置有電機(6)，所述電機(6)的輸出端固定設置有不完全齒輪(601)，所述第一轉軸(5)的右端固定設置有清潔板(7)，所述清潔板(7)的內側表面通過固定膠固定設置有海綿層(701)，所述清潔板(7)的右端固定設置有第二轉軸(8)，且第二轉軸(8)旋轉設置于右側固定塊(4)上，所述第二轉軸(8)的右端固定設置有固定盤(801)，所述固定盤(801)與右側固定塊(4)之間固定設置有扭轉彈簧(802)。

2.根據權利要求1所述的高清智能安防監控設備，其特征在于：所述嵌入槽(101)和嵌入塊(201)均呈倒“凸”字形狀，且嵌入塊(201)與嵌入槽(101)相配套。

3.根據權利要求2所述的高清智能安防監控設備，其特征在于：所述嵌入槽(101)和嵌入塊(201)的長度相同，且嵌入槽(101)和嵌入塊(201)的長度均小于安裝座(1)的寬度。

4.根據權利要求3所述的高清智能安防監控設備，其特征在于：所述不完全齒輪(601)上卡齒對應的弧度等于180°，且不完全齒輪(601)可與齒輪(501)相嚙合。

5.根據權利要求1所述的高清智能安防監控設備，其特征在于：所述清潔板(7)呈半圓弧狀，且清潔板(7)對應的直徑與半球形安防監控攝像頭(3)對應的直徑相同，所述清潔板(7)上的海綿層(701)貼于半球形安防監控攝像頭(3)上。

6.根據權利要求5所述的高清智能安防監控設備，其特征在于：所述扭轉彈簧(802)處于未扭轉狀態時，清潔板(7)呈水平狀，且清潔板(7)貼于固定座(2)上。

7.根據權利要求1所述的高清智能安防監控設備，其特征在于：所述安裝座(1)的右側表面中央固定設置有銷軸(9)，所述銷軸(9)上旋轉設置有擋板(10)。

8.根據權利要求7所述的高清智能安防監控設備，其特征在于：所述擋板(10)朝向下方時底部水平高度低于嵌入槽(101)的頂部水平高度，擋板(10)朝向上方時頂部水平高度低于安裝座(1)的上表面水平高度。

技術總結
本技術提供一種高清智能安防監控設備，屬于安防監控設備技術領域，包括：安裝座、固定座、半球形安防監控攝像頭、固定塊、第一轉軸、齒輪、電機、不完全齒輪和清潔板，安裝座的底部表面開設有嵌入槽，固定座的上表面固定設置有嵌入塊，嵌入塊嵌入于嵌入槽內，固定座的底部固定設置有半球形安防監控攝像頭，安裝座的底部表面左右兩側均固定設置有固定塊；本技術通過設置有安裝座和固定座，安裝座固定安裝于需要安裝安防監控設備的地方，半球形安防監控攝像頭固定于固定座上，且固定座上的嵌入塊嵌入于安裝座上的嵌入槽內，完成安裝，嵌入式安裝方式，方便從安裝座上取出固定座，從而方便半球形安防監控攝像頭的維護或者維修。

技術研發人員：程慶龍
受保護的技術使用者：青島創青電子技術有限公司
技術研發日：20231228
技術公布日：2025/3/20
