本技術涉及管道接頭，具體為一種密封性好的直通終端手控接頭。

背景技術：

1、直通終端手控閥是用于控制流體（如液體或氣體）通路的一種設備，它通常由手柄、閥體和閥芯組成，廣泛應用于各行各業的管道系統中，如工業生產、市政工程、建筑物供水和排水系統等，它們可用于控制液體或氣體的流向、調節流量以及實現安全隔離。

2、如公開號為cn204647379u的一種直通終端手控閥，該實用新型包括閥體，所述閥體左部設有第一通氣孔，所述閥體右部設有第二通氣孔，所述閥體上部設有第三通氣孔，所述第一通氣孔內設有氣管快插裝置，所述第二通氣孔內設有終端接頭，所述第三通氣孔內設有手控裝置，該實用新型通過在第三通氣孔內設置手控裝置，能對手控閥輸出端的氣流進行開啟或關閉功能，當手控裝置開啟狀態時，閥門正常流通，當手控裝置關閉狀態時，輸出設備上的殘余氣體可經第二通氣孔向第三通氣孔即受控裝置向外部流出，從而防止殘余氣體對管路、儀表的損壞，且提高設備維修時的安全性。

3、當前市面上大部分的直通終端手控接頭閥，包括上述提及的專利中描述的直通終端手控閥，雖然能夠正常地使閥門完成流體的傳輸，但是它們的密封性能相對較差，這一問題帶來了一系列潛在的風險和不良影響。

4、首先，由于密封性能問題，當閥門關閉時，可能發生流體泄漏，這對系統可能造成嚴重的損害和危險，尤其是在敏感的應用環境下，如化工廠或氣體輸送系統，泄漏可能會導致安全隱患的產生，對人員、設備和環境構成潛在威脅。

5、其次，由于無法完全關閉或密封不佳，閥門可能在關閉狀態繼續泄漏，導致能源的浪費和系統運行成本的增加，持續的泄漏導致流體的流失，這將迫使系統額外消耗能源來維持所需的工藝流量，這不僅會增加能源成本，還可能降低整個流程或系統的效率。

6、此外，泄漏的流體也可能導致某些部件的腐蝕、侵蝕或其他損壞，對于一些脆弱的設備部件而言，泄漏的流體會引發腐蝕、磨損和其他損害，影響設備的正常運行，這將增加設備維護和更換的費用，并可能導致系統停機時間延長。

7、綜上所述，密封性能較差的直通終端手控接頭存在著多種問題，包括泄漏、能源浪費和設備損壞等。

8、針對上述問題，本實用新型提供了一種密封性好的直通終端手控接頭。

技術實現思路

1、本實用新型的目的在于提供一種密封性好的直通終端手控接頭，包括，從而解決了背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種密封性好的直通終端手控接頭，包括閥套，所述閥套的一側固定連接有密封件，所述閥套內腔的底部固定連接有彈簧座，所述密封件的一端貫穿至彈簧座的內腔，所述密封件表面的底部套設有彈簧，所述彈簧的兩端均與彈簧座固定連接，所述閥套兩側的內腔均設置有密封圈，所述密封圈的一側設置有壓環，所述壓環的一側設置有鋅套，所述密封圈、壓環和鋅套的內腔均設置有簧片，所述簧片的一側與閥套固定連接，所述閥套頂部的中心處貫穿設置有推桿，所述推桿表面的頂部套設有旋鈕，所述旋鈕的底部與閥套固定連接，所述推桿表面的兩側均設置有o型圈，所述o型圈位于閥套的內腔，所述推桿的一側設置有推桿座，所述推桿座位于旋鈕的內腔。

3、進一步地，所述鋅套的內腔設置有按鈕，所述按鈕的一側與簧片相接觸。

4、進一步地，所述旋鈕的表面固定連接有若干個防滑塊。

5、進一步地，所述密封件的形狀為t形。

6、進一步地，所述推桿的兩側均開設有與o型圈相適配的放置槽。

7、進一步地，所述簧片的形狀為扇形。

8、與現有技術相比，本實用新型的有益效果如下：

9、本實用新型提供的一種密封性好的直通終端手控接頭，通過鋅套、簧片、密封圈和密封件等的配合使用，形成了一個密封保護層，保證了接頭的可靠性和穩定性，增強了該直通終端手控接頭的密封性能，其優化的密封性能能夠避免流體泄漏所帶來的損壞和危險，從而確保系統的安全運行，此外，它還能夠防止能源的無謂流失和浪費，提高系統的能源利用效率，同時，強化的密封性能還能有效避免部件受腐蝕、侵蝕或其他損壞，確保設備的正常運行和延長使用壽命。

技術特征：

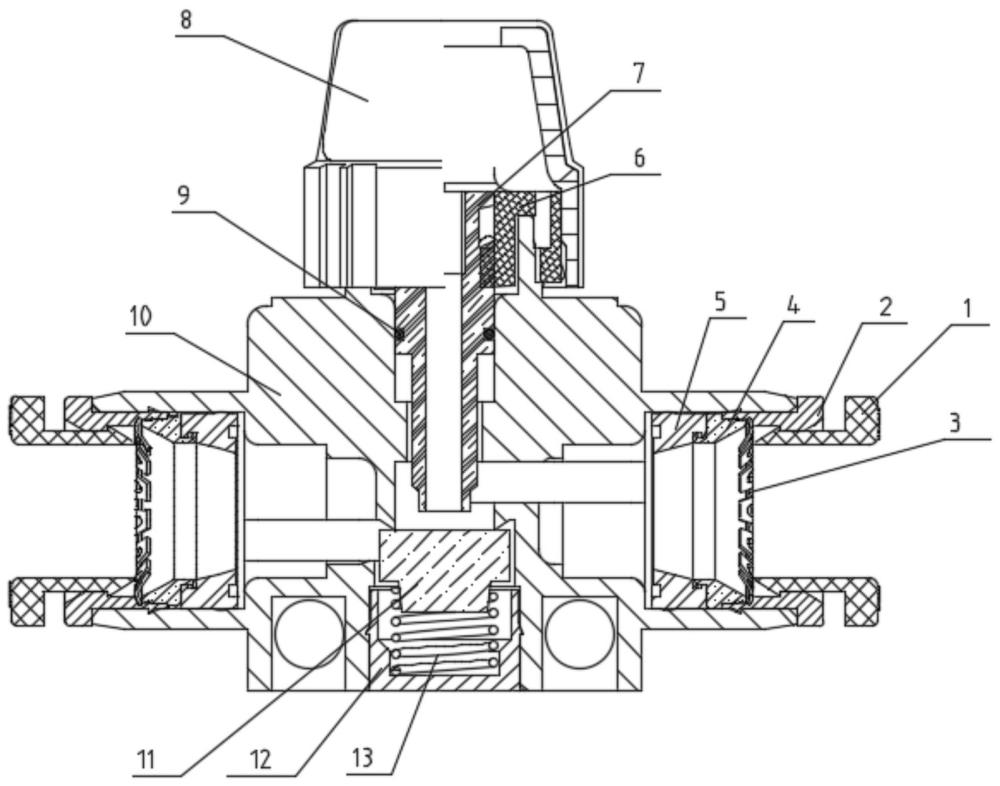

1.一種密封性好的直通終端手控接頭，包括閥套（10），其特征在于：所述閥套（10）的一側固定連接有密封件（11），所述閥套（10）內腔的底部固定連接有彈簧座（12），所述密封件（11）的一端貫穿至彈簧座（12）的內腔，所述密封件（11）表面的底部套設有彈簧（13），所述彈簧（13）的兩端均與彈簧座（12）固定連接，所述閥套（10）兩側的內腔均設置有密封圈（5），所述密封圈（5）的一側設置有壓環（4），所述壓環（4）的一側設置有鋅套（2），所述密封圈（5）、壓環（4）和鋅套（2）的內腔均設置有簧片（3），所述簧片（3）的一側與閥套（10）固定連接，所述閥套（10）頂部的中心處貫穿設置有推桿（7），所述推桿（7）表面的頂部套設有旋鈕（8），所述旋鈕（8）的底部與閥套（10）固定連接，所述推桿（7）表面的兩側均設置有o型圈（9），所述o型圈（9）位于閥套（10）的內腔，所述推桿（7）的一側設置有推桿座（6），所述推桿座（6）位于旋鈕（8）的內腔。

2.根據權利要求1所述的一種密封性好的直通終端手控接頭，其特征在于：所述鋅套（2）的內腔設置有按鈕（1），所述按鈕（1）的一側與簧片（3）相接觸。

3.根據權利要求1所述的一種密封性好的直通終端手控接頭，其特征在于：所述旋鈕（8）的表面固定連接有若干個防滑塊。

4.根據權利要求1所述的一種密封性好的直通終端手控接頭，其特征在于：所述密封件（11）的形狀為t形。

5.根據權利要求1所述的一種密封性好的直通終端手控接頭，其特征在于：所述推桿（7）的兩側均開設有與o型圈（9）相適配的放置槽。

6.根據權利要求1所述的一種密封性好的直通終端手控接頭，其特征在于：所述簧片（3）的形狀為扇形。

技術總結
本技術公開了一種密封性好的直通終端手控接頭，涉及管道接頭技術領域，包括閥套，所述閥套的一側固定連接有密封件，所述閥套內腔的底部固定連接有彈簧座，所述密封件的一端貫穿至彈簧座的內腔，所述密封件表面的底部套設有彈簧，所述彈簧的兩端均與彈簧座固定連接，所述閥套兩側的內腔均設置有密封圈，所述密封圈的一側設置有壓環，所述壓環的一側設置有鋅套，所述密封圈、壓環和鋅套的內腔均設置有簧片，所述簧片的一側與閥套固定連接，所述閥套頂部的中心處貫穿設置有推桿。本技術通過鋅套、簧片、密封圈和密封件等的配合使用，形成了一個密封保護層，保證了接頭的可靠性和穩定性，增強了該直通終端手控接頭的密封性能。

技術研發人員：梁立軍,饒先怡
受保護的技術使用者：寧波艾菲特自動化科技有限公司
技術研發日：20240715
技術公布日：2025/4/24
