本技術涉及汽車配件，尤其涉及一種變速箱油冷器。

背景技術：

1、隨著技術的發展，汽車的動力系統越來越復雜，混合動力汽車、增程式汽車逐漸增多，自動變速箱的應用越來越廣泛。變速箱在運行過程中，需要潤滑油對齒輪進行潤滑，且需要潤滑油保證一定的稀釋程度。潤滑油將齒輪產生的熱量帶至油冷器，由油冷器與空氣進行熱交換，實現冷卻。適宜的溫度保證了變速箱的傳動效率，保證變速箱運行在一定的溫度下，實現潤滑油的保溫?，F有的一些變速箱油冷器，其進出油管路組件分別設置在散熱管組的左、右兩側，由于混動車型的發動機艙布置空間有限，零件裝配緊湊，此種結構并不適用于一些混動車型的布置，因此需要發明一種新的變速箱油冷器。

技術實現思路

1、本實用新型的目的是提供一種變速箱油冷器，解決現有的變速箱油冷器進出油管路組件設置在兩側，難以布置在混動車型的發動機艙內的問題。

2、本實用新型解決其技術問題所采用的技術方案是：

3、一種變速箱油冷器，包括若干組平行間隔設置的散熱管，所述散熱管的兩端分別連接有第一側集液管、第二側集液管，所述第一側集液管的側壁上連接有進油管、出油管；所述的第一側集液管中設置有中隔板，所述的中隔板將第一側集液管的內部分隔出上腔室、下腔室，其中上半部分散熱管的一端與上腔室相通，下半部分散熱管的一端與下腔室相通，所述散熱管的另一端與第二側集液管中的單腔室相通；所述的進油管與上腔室相通，所述的出油管與下腔室相通。

4、優選地，結合上述方案，所述第一側集液管的向下兩端分別設置有第一上擋板、第一下擋板，所述的第一上擋板、第一下擋板分別用于密封第一側集液管的上下兩端，所述的中隔板設置在第一上擋板和第一下擋板之間。

5、優選地，結合上述方案，所述的第二側集液管的向下兩端分別設置有第二上擋板、第二下擋板，所述的第二上擋板、第二下擋板密封第一側集液管的上下兩端后在其內部形成單腔室。

6、優選地，結合上述方案，所述的散熱管之間固定連接有散熱帶。

7、優選地，結合上述方案，所述的散熱帶為多段折彎的波紋狀結構。

8、優選地，結合上述方案，所述散熱管的內部平行間隔設置有若干長隔板，并在散熱管內部形成若干流道。

9、優選地，結合上述方案，所述第一側集液管和第二側集液管的上下兩端均設置有固定邊板，所述固定邊板的結構與散熱管的結構相同。

10、優選地，結合上述方案，所述固定邊板的上端面設置有密封墊。

11、優選地，結合上述方案，所述第一側集液管的側壁上固定連接有第一固定支架，所述的第一固定支架為t型結構，所述第一固定支架的上下兩端分別用于限位支撐進油管、出油管，所述第一固定支架的側壁與散熱器連接。

12、優選地，結合上述方案，所述第二側集液管的側壁上固定連接有第二固定支架，所述的第二固定支架與散熱器連接。

13、本實用新型的有益效果：本實用新型利通過在第一側集液管中劃分出兩個腔室，并分別連接進油管和出油管。由于進油管和出油管設置在車身的同一側，更利于油路管路的布置，解決了在一些混動車型的發動機艙內的零件布置空間問題。

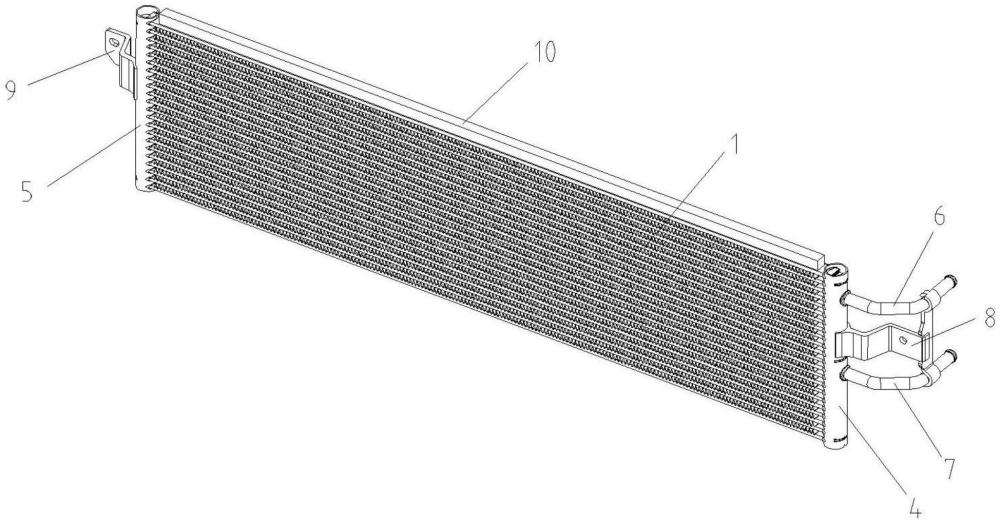

14、以下將結合附圖和實施例，對本實用新型進行較為詳細的說明。

技術特征：

1.一種變速箱油冷器，包括若干組平行間隔設置的散熱管(1)，所述散熱管(1)的兩端分別連接有第一側集液管(4)、第二側集液管(5)，其特征是，所述第一側集液管(4)的側壁上連接有進油管(6)、出油管(7)；所述的第一側集液管(4)中設置有中隔板(42)，所述的中隔板(42)將第一側集液管(4)的內部分隔出上腔室(401)、下腔室(402)，其中上半部分散熱管(1)的一端與上腔室(401)相通，下半部分散熱管(1)的一端與下腔室(402)相通，所述散熱管(1)的另一端與第二側集液管(5)中的單腔室(501)相通；所述的進油管(6)與上腔室(401)相通，所述的出油管(7)與下腔室(402)相通。

2.根據權利要求1所述的變速箱油冷器，其特征是，所述第一側集液管(4)的向下兩端分別設置有第一上擋板(41)、第一下擋板(43)，所述的第一上擋板(41)、第一下擋板分別用于密封第一側集液管(4)的上下兩端，所述的中隔板(42)設置在第一上擋板(41)和第一下擋板(43)之間。

3.根據權利要求1所述的變速箱油冷器，其特征是，所述的第二側集液管(5)的向下兩端分別設置有第二上擋板(51)、第二下擋板(52)，所述的第二上擋板(51)、第二下擋板(52)密封第一側集液管(4)的上下兩端后在其內部形成單腔室(501)。

4.根據權利要求1所述的變速箱油冷器，其特征是，所述的散熱管(1)之間固定連接有散熱帶(2)。

5.根據權利要求4所述的變速箱油冷器，其特征是，所述的散熱帶(2)為多段折彎的波紋狀結構。

6.根據權利要求1所述的變速箱油冷器，其特征是，所述散熱管(1)的內部平行間隔設置有若干長隔板，并在散熱管(1)內部形成若干流道。

7.根據權利要求1所述的變速箱油冷器，其特征是，所述第一側集液管(4)和第二側集液管(5)的上下兩端均設置有固定邊板(3)，所述固定邊板(3)的結構與散熱管(1)的結構相同。

8.根據權利要求7所述的變速箱油冷器，其特征是，所述固定邊板(3)的上端面設置有密封墊。

9.根據權利要求1所述的變速箱油冷器，其特征是，所述第一側集液管(4)的側壁上固定連接有第一固定支架(8)，所述的第一固定支架(8)為t型結構，所述第一固定支架(8)的上下兩端分別用于限位支撐進油管(6)、出油管(7)，所述第一固定支架(8)的側壁與散熱器連接。

10.根據權利要求1所述的變速箱油冷器，其特征是，所述第二側集液管(5)的側壁上固定連接有第二固定支架(9)，所述的第二固定支架(9)與散熱器連接。

技術總結
本技術提供一種變速箱油冷器，包括若干組平行間隔設置的散熱管，所述散熱管的兩端分別連接有第一側集液管、第二側集液管，所述第一側集液管的側壁上連接有進油管、出油管；所述的第一側集液管中設置有中隔板，所述的中隔板將第一側集液管的內部分隔出上腔室、下腔室，其中上半部分散熱管的一端與上腔室相通，下半部分散熱管的一端與下腔室相通，所述散熱管的另一端與第二側集液管中的單腔室相通；所述的進油管與上腔室相通，所述的出油管與下腔室相通。本技術解決了現有的變速箱油冷器進出油管路組件設置在兩側，難以布置在混動車型的發動機艙內的問題。
