本技術涉及頂管施工，具體為一種可調節坡度的頂管施工導軌。

背景技術：

1、頂管施工是一種非開挖施工方法，主要用于在地下進行管道敷設，該方法主要依賴于頂進設備產生的頂力，克服管道與周圍土壤的摩擦力，將管道按設計的坡度頂入土中。在施工過程中，一節管子完成頂入土層之后，再下第二節管子繼續頂進，直至完成整個管道的埋設。這種方法的特點是降低了工程對地面的破壞，提高了工程質量和施工效率。

2、由于頂管施工不需要開挖面層，并且能夠穿越公路、鐵道、河川、地面建筑物、地下構筑物以及各種地下管線等，進而在各類地下工程中有著廣泛的應用，然而，在管道敷設施工中，難免需要根據地質環境對管道的仰俯坡度進行調整，而目前對于頂管施工導軌的坡度調整，多采用導軌一端用混凝土澆筑墊升的方式實現，操作不夠便捷，為此，本申請?zhí)岢鲆环N可調節坡度的頂管施工導軌。

技術實現思路

1、本實用新型的目的在于提供一種可調節坡度的頂管施工導軌，可實現對導軌主體的水平支撐以及仰俯坡度調節支撐，靈活性高，且便于操作。

2、為實現上述目的，本實用新型提供如下技術方案：

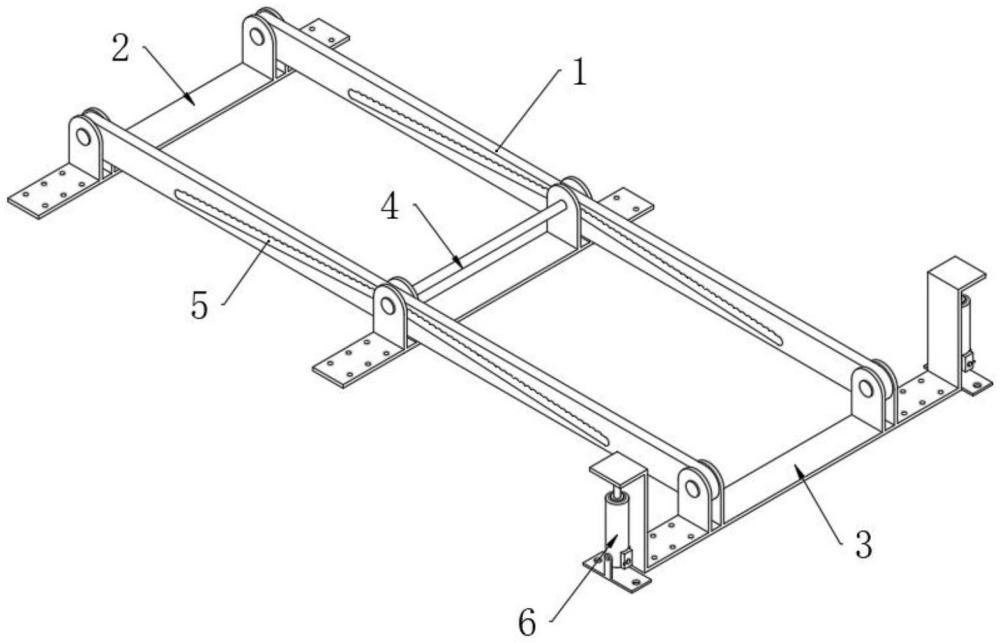

3、一種可調節坡度的頂管施工導軌，包括導軌主體，所述導軌主體并排設置有兩根；設置在兩根所述導軌主體一端處的第一支撐架；設置在兩根所述導軌主體遠離第一支撐架一端處的第二支撐架，所述第一支撐架和第二支撐架對導軌主體水平支撐；開設在導軌主體上的調節槽，所述調節槽由導軌主體中部向兩端逐漸向下傾斜；活動設置在兩根所述導軌主體上的第三支撐架，所述第三支撐架能夠沿調節槽滑動。

4、優選的，所述第一支撐架和第二支撐架均包括第一安裝板和固定在第一安裝板上表面的第一軸支座，所述第一軸支座設置有一對，所述導軌主體的端部裝配在第一軸支座上，所述第一安裝板的兩端處均開設有第一安裝孔。

5、優選的，所述第三支撐架包括第二安裝板以及固定在第二安裝板上表面的第二軸支座，所述第二軸支座設置有一對，一對所述第二軸支座與調節槽滑動配合。

6、優選的，所述調節槽橫向貫穿所述導軌主體，一對所述第二軸支座之間連接有軸桿，所述軸桿貫穿調節槽。

7、優選的，所述調節槽內部頂壁上開設有呈圓弧狀的定位凹槽，所述定位凹槽沿調節槽內部頂壁等間距開設有若干個。

8、優選的，所述導軌主體的端部與第一軸支座旋轉連接，所述第二支撐架中的第一安裝板兩端處均設置有舉升機構。

9、優選的，所述舉升機構包括設置在第一安裝板兩端處的l形固定板以及設置在l形固定板一側的千斤頂，所述千斤頂?shù)纳炜s端與l形固定板的頂壁鉸接，所述千斤頂?shù)锥算q接有輔助支座，所述輔助支座上開設有第二安裝孔。

10、與現有技術相比，本實用新型的有益效果如下：

11、本實用新型通過第一支撐架和第二支撐架的設置，能夠?qū)筛鶎?dǎo)軌主體水平支撐，用于水平頂管施工，通過第三支撐架與導軌主體上調節槽的滑動配合，能夠?qū)崿F(xiàn)對導軌主體仰俯坡度的調整，具體的，由于調節槽從導軌主體中部向兩端逐漸向下傾斜，進而，當?shù)谌渭芸拷谝恢渭苎卣{(diào)節槽移動時，對導軌主體上仰坡度調整，當?shù)谌渭苎卣{(diào)節槽移動時，對導軌主體下俯坡度調整，具有較高的靈活性，便于不同坡度需求的頂管施工。

12、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

1.一種可調節坡度的頂管施工導軌，其特征在于，包括：

2.根據權利要求1所述的一種可調節坡度的頂管施工導軌，其特征在于：所述第一支撐架(2)和第二支撐架(3)均包括第一安裝板(7)和固定在第一安裝板(7)上表面的第一軸支座(8)，所述第一軸支座(8)設置有一對，所述導軌主體(1)的端部裝配在第一軸支座(8)上，所述第一安裝板(7)的兩端處均開設有第一安裝孔(9)。

3.根據權利要求1所述的一種可調節坡度的頂管施工導軌，其特征在于：所述第三支撐架(4)包括第二安裝板(10)以及固定在第二安裝板(10)上表面的第二軸支座(11)，所述第二軸支座(11)設置有一對，一對所述第二軸支座(11)與調節槽(5)滑動配合。

4.根據權利要求3所述的一種可調節坡度的頂管施工導軌，其特征在于：所述調節槽(5)橫向貫穿所述導軌主體(1)，一對所述第二軸支座(11)之間連接有軸桿(12)，所述軸桿(12)貫穿調節槽(5)。

5.根據權利要求4所述的一種可調節坡度的頂管施工導軌，其特征在于：所述調節槽(5)內部頂壁上開設有呈圓弧狀的定位凹槽(17)，所述定位凹槽(17)沿調節槽(5)內部頂壁等間距開設有若干個。

6.根據權利要求1所述的一種可調節坡度的頂管施工導軌，其特征在于：所述導軌主體(1)的端部與第一軸支座(8)旋轉連接，所述第二支撐架(3)中的第一安裝板(7)兩端處均設置有舉升機構(6)。

7.根據權利要求6所述的一種可調節坡度的頂管施工導軌，其特征在于：所述舉升機構(6)包括設置在第一安裝板(7)兩端處的l形固定板(13)以及設置在l形固定板(13)一側的千斤頂(14)，所述千斤頂(14)的伸縮端與l形固定板(13)的頂壁鉸接，所述千斤頂(14)底端鉸接有輔助支座(15)，所述輔助支座(15)上開設有第二安裝孔(16)。

技術總結
本技術公開了一種可調節坡度的頂管施工導軌，包括導軌主體，所述導軌主體并排設置有兩根；設置在兩根所述導軌主體一端處的第一支撐架；設置在兩根所述導軌主體遠離第一支撐架一端處的第二支撐架，所述第一支撐架和第二支撐架對導軌主體水平支撐；開設在導軌主體上的調節槽，所述調節槽由導軌主體中部向兩端逐漸向下傾斜；活動設置在兩根所述導軌主體上的第三支撐架，所述第三支撐架能夠沿調節槽滑動。本技術可實現對導軌主體的水平支撐以及仰俯坡度調節支撐，靈活性高，且便于操作。
