本技術涉及軸承座，具體為一種軸承用水冷型軸承座。

背景技術：

1、軸承是當代機械設備中一種重要零部件，它的主要功能是支撐機械旋轉體，降低其運動過程中的摩擦系數，并保證其回轉精度。按運動元件摩擦性質的不同，軸承可分為滾動軸承和滑動軸承兩大類，其中滾動軸承已經標準化、系列化，但與滑動軸承相比，它的徑向尺寸、振動和噪聲較大，價格也較高。軸承座是機械設備上安放固定軸承的一種結構，轉盤軸承座引是一種可以接受綜合載荷、構造特別的大型和特大型軸承座，其具有構造緊湊、回轉靈敏、裝置維護方便等特點。有軸承的地方就要有支撐點，軸承的內支撐點是軸，外支撐就是常說的軸承座，軸承用水冷型軸承座也是軸承座中的一種，但是常見的軸承座不具有位移的效果，當軸承座固定安裝后容易出現軸承座與轉軸軸心不一致，從而導致需要拆卸軸承座然后調節軸承座的水平方向的位置，從而大大影響工作效率，降低了實用性，給使用者帶來極大的不便。

技術實現思路

1、本實用新型的目的在于提供一種軸承用水冷型軸承座，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種軸承用水冷型軸承座，包括底座、連接機構和移動限位機構，所述連接機構設置在底座的頂部，所述移動限位機構設置在連接機構上，所述底座底部的四角處均開設有安裝孔；

3、所述連接機構包括軸承座本體，所述軸承座本體設置在底座的頂部，所述軸承座本體正面的頂部開設有軸孔，所述底座頂部的中點處開設有固定槽，所述固定槽內壁的左右兩側通過固定桿固定連接，所述固定桿的表面滑動連接有活動板；

4、所述移動限位機構包括滑槽，所述滑槽的數量為兩個且分別開設在軸承座本體左右兩側的底部，所述滑槽內壁的頂部與底部通過滑桿固定連接，所述滑桿的表面滑動連接有滑塊，兩個滑塊相互遠離的一側均安裝有限位板，所述限位板的底部開設有三個卡槽，所述底座頂部的左右兩側均安裝有與卡槽配合使用的卡塊，所述限位板的頂部安裝有固定板，所述固定板的頂部且靠近軸承座本體的一側設置有旋轉塊，所述旋轉塊的底部安裝有螺紋桿，所述螺紋桿的底端從上至下依次貫穿固定板和軸承座本體且延伸至軸承座本體的內部與軸承座本體的內壁螺紋連接。

5、優選的，所述軸承座本體的底部與底座的頂部滑動連接。

6、優選的，所述活動板靠近軸承座本體的一側與軸承座本體固定連接。

7、優選的，所述卡塊的頂部貫穿卡槽且延伸至其內部與卡槽的內壁相互接觸。

8、優選的，所述限位板的底部與底座的頂部相互接觸。

9、優選的，所述固定板靠近軸承座本體的一側與軸承座本體相互接觸。

10、優選的，所述旋轉塊靠近固定板的一側與固定板相互接觸。

11、與現有技術相比，本實用新型的有益效果如下：

12、本實用新型通過固定槽、固定桿、活動板、滑槽、滑桿、滑塊、限位板、卡槽、卡塊、固定板、旋轉塊和螺紋桿的相互配合，從而可以根據需要調節安裝固定后軸承座的位置，保證軸孔的中心與轉軸的軸心保持一致，從而避免需要拆卸軸承座然后才能調節軸承座的水平方向的位置，從而避免影響其工作效率，同時使得水位位移調節簡單方便，提高了實用性，給使用者帶來極大的便利。

技術特征：

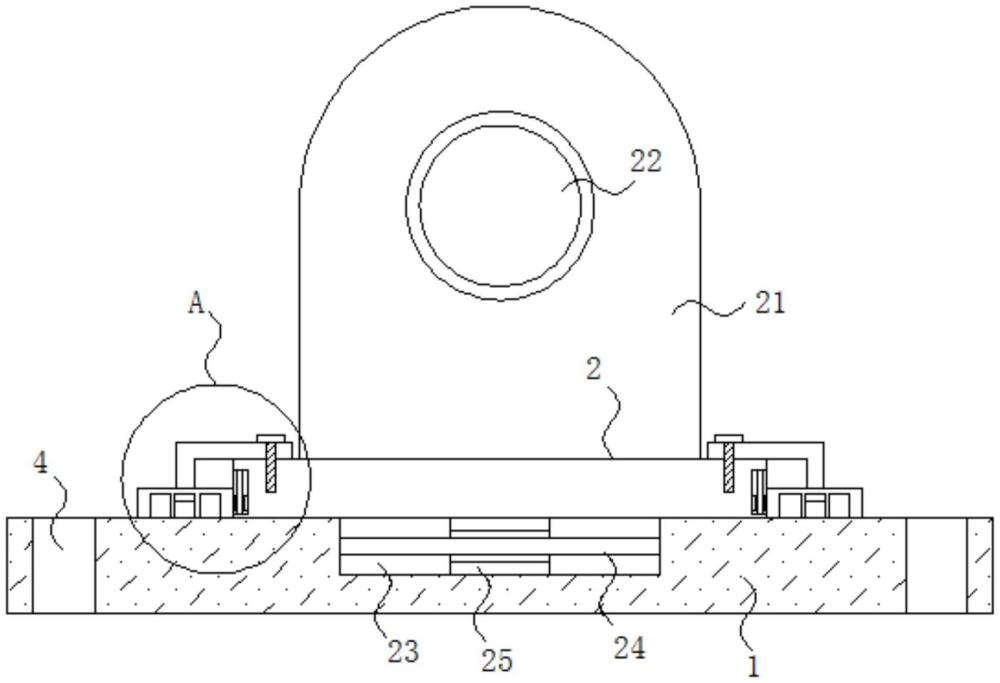

1.一種軸承用水冷型軸承座，包括底座(1)、連接機構(2)和移動限位機構(3)，其特征在于：所述連接機構(2)設置在底座(1)的頂部，所述移動限位機構(3)設置在連接機構(2)上，所述底座(1)底部的四角處均開設有安裝孔(4)；

2.根據權利要求1所述的一種軸承用水冷型軸承座，其特征在于：所述軸承座本體(21)的底部與底座(1)的頂部滑動連接。

3.根據權利要求2所述的一種軸承用水冷型軸承座，其特征在于：所述活動板(25)靠近軸承座本體(21)的一側與軸承座本體(21)固定連接。

4.根據權利要求3所述的一種軸承用水冷型軸承座，其特征在于：所述卡塊(36)的頂部貫穿卡槽(35)且延伸至其內部與卡槽(35)的內壁相互接觸。

5.根據權利要求4所述的一種軸承用水冷型軸承座，其特征在于：所述限位板(34)的底部與底座(1)的頂部相互接觸。

6.根據權利要求5所述的一種軸承用水冷型軸承座，其特征在于：所述固定板(37)靠近軸承座本體(21)的一側與軸承座本體(21)相互接觸。

7.根據權利要求6所述的一種軸承用水冷型軸承座，其特征在于：所述旋轉塊(38)靠近固定板(37)的一側與固定板(37)相互接觸。

技術總結
本技術公開了一種軸承用水冷型軸承座，包括底座、連接機構和移動限位機構，所述連接機構設置在底座的頂部，所述移動限位機構設置在連接機構上，所述底座底部的四角處均開設有安裝孔，所述連接機構包括軸承座本體，所述軸承座本體設置在底座的頂部。本技術通過固定槽、固定桿、活動板、滑槽、滑桿、滑塊、限位板、卡槽、卡塊、固定板、旋轉塊和螺紋桿的相互配合，從而可以根據需要調節安裝固定后軸承座的位置，保證軸孔的中心與轉軸的軸心保持一致，從而避免需要拆卸軸承座然后才能調節軸承座的水平方向的位置，從而避免影響其工作效率，同時使得水位位移調節簡單方便，提高了實用性，給使用者帶來極大的便利。

技術研發人員：韓玉剛
受保護的技術使用者：杭州蕭山辰達機械有限公司
技術研發日：20240814
技術公布日：2025/4/24
