本發明屬于緊固件，具體涉及一種雙旋向螺栓防松裝置。

背景技術：

1、螺栓和螺母是機械連接中最常見的緊固件，用于將兩個或多個零件固定在一起。它們通過螺紋配合工作，形成一個可拆卸的連接系統。螺栓螺母組合使用時，螺母旋入螺栓上的螺紋，通過施加扭矩來產生預緊力，確保連接部位緊密貼合，防止松動和振動導致的分離。螺栓螺母松動可能會帶來一系列安全隱患和技術問題，尤其是在承受高負荷或動態應力的結構中，螺栓螺母松動可能造成降低結構強度、增加振動和噪音、引發安全事故、影響設備性能、縮短使用壽命等一系列的危害結果。

2、目前，螺栓螺母防松方式主要分為摩擦防松式螺母和機械防松式螺母兩大類。摩擦防松式螺母通過在鎖緊螺母副之間產生不隨外力變化的正壓力，進而產生能夠阻止鎖緊螺母副相對轉動的摩擦力來實現防松。例如采用彈性墊圈、雙螺母等結構形式，在拆卸時較為方便。機械防松式螺母則是借助鎖緊螺母止動件直接限制鎖緊螺母副的相對轉動來達到防松目的，常見的有開口銷、串連鋼絲和止動墊圈等結構。由于其利用止動件直接對螺紋副的相對轉動進行限制，在防松效果上具有一定優勢。

3、然而，現有技術中的防松螺母，在抗振、抗沖擊以及防松效果方面仍存在一定的局限性，無法完全滿足高強度、高可靠性連接的需求。具體表現為：摩擦防松式螺母在面對沖擊、振動以及變載荷等工況時，起初螺栓會因松弛而使得預緊力下降，隨著振動次數的不斷累積，損失的預緊力會緩慢增加，最終可能導致螺母松脫，進而引發螺紋連接失效，給設備的正常運行帶來隱患；而機械防松式螺母在拆卸過程中卻極為不便，這無疑增加了維修工作量以及相關成本，給設備的維護保養帶來了諸多不便。

4、因此，需要一種能夠有效解決螺母在長時間承受沖擊時容易松動問題的同時保證拆卸、維護及使用更加方便的裝置或方法來解決上述技術問題。

技術實現思路

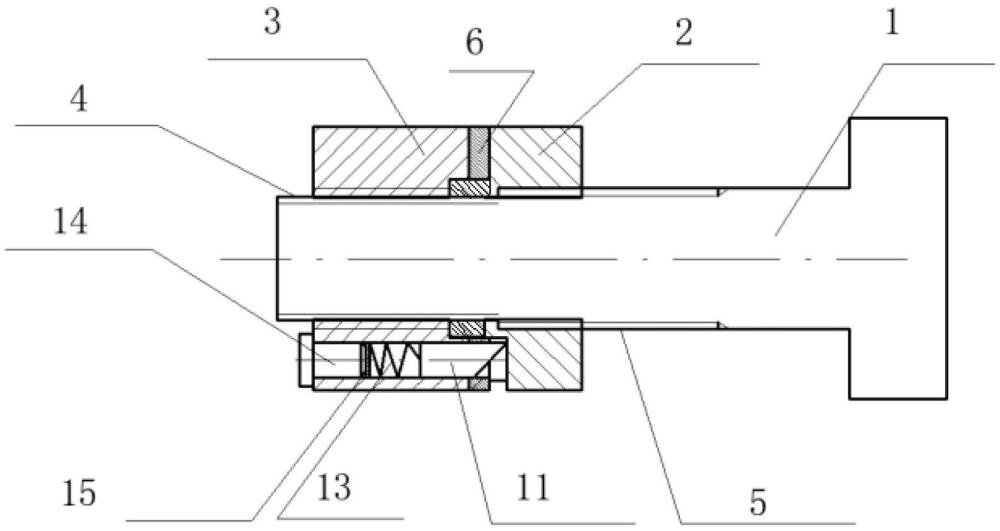

1、為了解決上述技術問題，本發明提供以下技術方案：一種雙旋向螺栓防松裝置，包括：雙旋向螺栓、鎖緊螺母、防松螺母，雙旋向螺栓的螺桿沿螺栓頭至螺栓尾方向呈徑向尺寸依次增大的臺階軸狀，雙旋向螺栓的小徑向軸的外圓柱面設有第一外螺紋，雙旋向螺栓的大徑向軸的外圓柱面設有第二外螺紋；第一外螺紋與第二外螺紋的旋向相反；螺桿上兩外螺紋旋向相反而兩螺母的兩內螺紋旋向相同，因此在兩螺母?jìng)渚o時，內外螺紋之間的變形擠壓產生的軸向應力使得兩螺母的端面相向擠壓，增大了兩螺母之間的壓力進而增大兩螺母端面之間的摩擦力，起到防止松動的作用；

2、鎖緊螺母的內螺紋與第二外螺紋匹配，鎖緊螺母的端面沿軸向向外凸出設有碟形彈簧墊圈，碟形彈簧墊圈設有可沿徑向縮張的彈性，碟形彈簧墊圈固定連接鎖緊螺母或與鎖緊螺母一體制造；

3、防松螺母的內螺紋與第一外螺紋匹配，防松螺母端面設有與防松螺母同旋轉軸的沿軸向向內凹陷的圓筒狀的凹槽，凹槽的內圓周沿軸向設有外口大內口小的錐度，凹槽槽口的徑向尺寸大于碟形彈簧墊圈的外徑，凹槽槽底的徑向尺寸小于于碟形彈簧墊圈的外徑，凹槽的槽深不大于碟形彈簧墊圈的軸向高度；

4、當防松螺母在雙旋向螺栓上旋轉靠緊鎖緊螺母時，凹槽將碟形彈簧墊圈沿徑向壓緊至雙旋向螺栓的螺桿外圓周；當鎖緊螺母、防松螺母?jìng)渚o時，由于凹槽內壁呈圓錐狀，而碟形彈簧墊圈又沿徑向設有彈性可變形，因此，當防松螺母靠緊鎖緊螺母時，凹槽內壁逐漸沿徑向向內擠壓碟形彈簧墊圈，使得碟形彈簧墊圈沿徑向向螺栓軸心靠攏，碟形彈簧墊圈增大與鎖緊螺母、防松螺母之間的摩擦的同時能夠提供穩定的預緊力，并且在受到?jīng)_擊和振動時，其緩沖吸振能力可以有效減少螺母的松動趨勢。

5、優選的，所述碟形彈簧墊圈由多個沿軸向設置的環圓周分布的肋條組成，肋條靠近鎖緊螺母的一端環圓周固定連接，肋條遠離鎖緊螺母的一端懸空設置；肋條的一端固定連接鎖緊螺母另一端懸空的方式使得肋條具有更好的彈性和變形恢復力，使螺母不易松脫，有效防止因振動或沖擊導致的螺母松動。

6、優選的，所述碟形彈簧墊圈內圈設有內螺紋與第二外螺紋匹配；碟形彈簧墊圈內圈的內螺紋增大了墊圈與螺母及螺栓之間的摩擦面積，增大了螺母與連接件之間的摩擦力，使螺母不易松脫，有效防止因振動或沖擊導致的螺母松動。

7、優選的，所述鎖緊螺母單側端面設置碟形彈簧墊圈，防松螺母的單側端面設置凹槽；單側端面設置凹槽或碟形彈簧墊圈在滿足防止螺栓松動的前提下使得加工螺母的成本更低，因此適合大批量加工或使用防松動螺栓的應用場景。

8、優選的，所述鎖緊螺母的端面設有鎖緊槽，防松螺母朝向鎖緊螺母一側的端面設有可沿軸向伸縮的止退銷，止退銷的銷頭伸出防松螺母的端面，止退銷的銷頭與鎖緊槽相匹配；通過止退銷與鎖緊槽的配合，使得防松螺母與鎖緊螺母之間連成一體而不會產生角度位移，又由于螺桿上兩外螺紋旋向相反而兩螺母的兩內螺紋旋向相同，因此能夠有效防止螺母自螺栓上松動，提高螺紋副的防松性能。

9、更優的，所述鎖緊槽設有多個，多個鎖緊槽沿徑向呈放射狀分布；多鎖緊槽及放射狀分布使得在兩螺母?jìng)渚o時，止退銷與鎖緊槽更容易找到相互匹配的位置，即使在備緊時沒有合適的銷入位置時，當外部的振動或沖擊導致的螺母松動時，鎖緊螺母與防松螺母只要相互轉動一個較小的角度即可遇到止退銷與鎖緊槽的匹配位置，由彈簧將止退銷彈壓入鎖緊槽內實現銷入，仍然能夠有效防止螺母自螺栓上松動，提高螺紋副的防松性能。

10、更優的，所述防松螺母上設有銷孔，銷孔內設有壓縮狀的彈簧，止退銷可在銷孔內伸縮滑動，彈簧一端連接銷孔內，彈簧的另一端連接止退銷的根部。

11、更優的，所述止退銷的銷頭的軸向截面呈直角梯形或直角三角形，止退銷的直角面朝向鎖緊螺母旋松的方向，止退銷的斜角面朝向鎖緊螺母旋緊的方向；止退銷的直角面朝向鎖緊螺母旋松的方向，當外部的振動或沖擊導致的螺母松動時，直角面卡頂鎖緊槽防止螺母松動；止退銷的斜角面朝向鎖緊螺母旋緊的方向，當操作人員擰緊螺母時，斜角面受鎖緊槽阻擋時產生軸向分力通過止退銷壓縮止退銷后的彈簧，使得止退銷退出鎖緊槽以便于操作人員進行擰緊作業，當擰緊作業完成后，彈簧彈力推動止退銷朝向鎖緊槽側運動，一旦遇到止退銷與鎖緊槽的匹配位置，由彈簧將止退銷彈再次壓入鎖緊槽內實現銷入，仍然能夠有效防止螺母自螺栓上松動，提高螺紋副的防松性能。

12、更優的，所述銷孔為通孔，銷孔遠離鎖緊螺母一側的孔口內可拆卸連接有防腐蝕功能的塞蓋，塞蓋的內端頂靠彈簧的內端；在塞蓋與螺母孔口接觸部位增加密封圈，進一步提高密封性能，有效防止腐蝕介質從縫隙中滲入，適用于對密封要求較高的螺栓防護；塞蓋內側設計有與通孔內徑相匹配的螺紋，通過螺紋旋緊在螺母上，連接牢固，不易脫落，能夠提供較好的密封效果；塞蓋內徑與通孔內徑之間采用緊配合設計，依靠材料的彈性或塑性變形實現緊密貼合，從而達到密封和防護的目的；塞蓋與通孔配合，方便前期對彈簧的預緊力進行設置調整以及后期對彈簧、止退銷進行檢查維護，以便于針對不同的場合不同需求設置彈簧彈力及對放松螺栓進行檢查維護，使用防腐蝕塞蓋可以有效延長螺母的使用壽命，減少維護成本。

13、更優的，所述塞蓋的內端與彈簧的內端之間還設有彈性橡膠環；彈性橡膠環的平面?zhèn)缺环浪陕菽傅膹椈煽椎目椎锥嗣婵ㄗ。趶椈墒r(shí)使止退銷繼續保持正常工作狀態。

14、本發明的有益效果是：

15、1.本發明通過防松螺母的錐形凹槽與鎖緊螺母的碟形彈簧墊圈相配合，因此使得碟形彈簧墊圈沿徑向向螺栓軸心靠攏，碟形彈簧墊圈增大與鎖緊螺母、防松螺母之間的摩擦的同時能夠提供穩定的預緊力，并且在受到?jīng)_擊和振動時，其緩沖吸振能力可以有效減少螺母的松動趨勢。

16、2.本發明通過防松螺母上的彈性伸縮的止退銷與鎖緊螺母的沿徑向放射狀分布的鎖緊槽相配合，使得止退銷在擰緊作業時能退出鎖緊槽，當外部的振動或沖擊導致的螺母松動時，由彈簧將止退銷彈壓入鎖緊槽內實現銷入，有效防止螺母自螺栓上松動，提高螺紋副的防松性能。
