本發明涉及呼吸機，具體而言，涉及一種球閥集成模塊和高頻呼吸機。

背景技術：

1、高頻裝置是高頻呼吸機的核心部件，是實現高頻振蕩氣流的關鍵器件，目前一般是通過運動軸的往復運動，而帶動密閉腔體內的膜片做雙向運動以產生振蕩氣流。呼吸機作為一項能人工替代自主通氣功能的有效手段，已普遍用于各種原因所致的呼吸衰竭和大手術期間的麻醉呼吸管理、呼吸支持治療和急救復蘇中，在現代醫學領域內占有十分重要的位置。但在現有技術中，通常采用比例閥對呼吸機的氣流量進行控制，然而，比例閥的成本往往較高，并且容易對震蕩氣流造成擾動，從而影響氣流量的穩定性。而目前高頻呼吸機中采用轉動碟盤控制氣路中流量的調節，會存在氣流量調節不穩定現象。

技術實現思路

1、本發明的目的包括提供一種球閥集成模塊和高頻呼吸機，其能夠提高氣流量的穩定性，并且結構簡單，制作及使用的成本低。

2、本發明的實施例可以這樣實現：

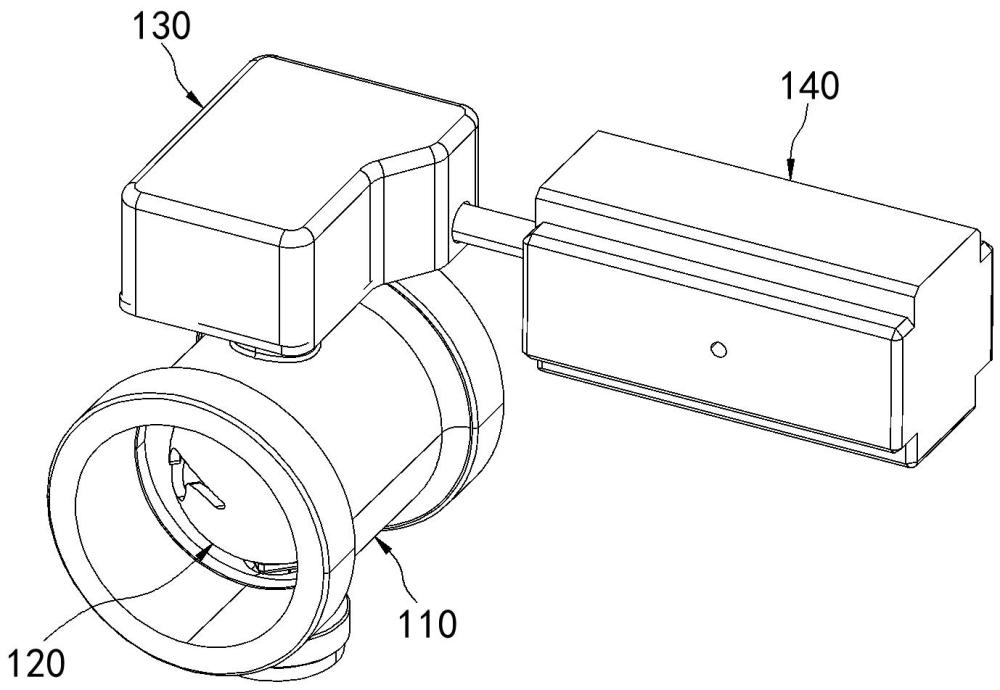

3、第一方面，本發明提供一種球閥集成模塊，球閥集成模塊包括閥體、閥芯、傳動單元以及電磁驅動組件；

4、閥芯可轉動地設置于閥體內，且閥芯通過傳動單元與電磁驅動組件傳動連接，電磁驅動組件用于驅動閥芯在閥體內轉動，以調整閥體的通量；

5、其中，閥芯為球形，且其周面開設有至少一個導通槽口，繞閥芯相對于閥體的轉動軸線的方向，由導通槽口的兩端至其中部，導通槽口逐漸增大。

6、在可選的實施方式中，閥芯開設有兩個導通槽口，兩個導通槽口繞閥體的轉動軸線間隔180°。

7、在可選的實施方式中，球閥集成模塊還包括閥桿以及轉動軸；閥體配置有第一連接座以及第二連接座，第一連接座及第二連接座分別開設有第一安裝孔及第二安裝孔，第一安裝孔及第二安裝孔同軸；

8、閥桿及轉動軸分別可轉動地連接于第一安裝孔及第二安裝孔，且閥桿及轉動軸的軸線重合；閥桿延伸出第一安裝孔并與傳動單元傳動連接；

9、其中，閥芯鍵連接于閥桿，并與轉動軸連接。

10、在可選的實施方式中，第一安裝孔內置有第一軸承，第一軸承套設于閥桿，且閥桿通過第一軸承可轉動地連接于第一安裝孔；球閥集成模塊還包括壓蓋，壓蓋套設于閥桿，且其部分延伸至第一安裝孔內，并與第一軸承間隔，第一安裝孔內位于壓蓋及第一軸承之間的區域填充有密封填料；閥桿的外周配置有壓持壓蓋的壓臺；

11、第二安裝孔內配置有第二軸承，轉動軸通過第二軸承可轉動地連接于第二安裝孔內，且第二軸承與轉動軸之間配置有密封圈；第二連接座連接有封閉第二安裝孔的閥蓋，第二軸承與閥蓋之間配置有墊圈。

12、在可選的實施方式中，傳動單元包括傳動箱以及曲柄連桿機構；

13、傳動箱與閥體連接；曲柄連桿機構置于傳動箱內，且曲柄連桿機構與電磁驅動組件傳動連接；

14、其中，閥桿延伸至傳動箱內并與曲柄連桿機構傳動連接。

15、在可選的實施方式中，曲柄連桿機構包括傳動桿、曲柄以及連接桿；

16、傳動桿可轉動地與傳動箱連接，且傳動桿與延伸至傳動箱內的閥桿連接，傳動桿的轉動軸線與閥桿的轉動軸線重合；

17、曲柄的兩端分別與傳動桿及連接桿連接，連接桿與電磁驅動組件傳動連接；

18、其中，傳動桿與曲柄的連接處相對于傳動桿與閥桿的連接處間隔。

19、在可選的實施方式中，電磁驅動組件包括驅動殼體、電磁單元、活塞以及傳動軸；

20、電磁單元容置于驅動殼體內，活塞可滑動地設置于驅動殼體內；電磁單元用于磁性致動活塞在驅動殼體內滑動；

21、傳動軸的一端與活塞連接，且傳動軸的另一端延伸至傳動箱內與連接桿傳動連接。

22、在可選的實施方式中，沿活塞的滑動方向，電磁單元及傳動軸位于活塞的兩端，且電磁單元包括線圈以及鐵芯，線圈與驅動殼體連接，且線圈套設于鐵芯；

23、電磁驅動組件還包括彈性件，彈性件套設于傳動軸，且彈性件用于與活塞抵持；

24、其中，線圈用于電磁作用于鐵芯，以使得鐵芯朝向活塞并擠壓彈性件的方向運動；彈性件用于使得活塞具備朝向線圈的方向運動的趨勢。

25、在可選的實施方式中，電磁驅動組件還包括彈性墊、第三軸承以及軸封；

26、彈性墊與驅動殼體連接，并位于活塞背離鐵芯的一側，且用于與活塞抵持；第三軸承與驅動殼體連接，且第三軸承套設于傳動軸，軸封設置于第三軸承背離活塞的一側。

27、第二方面，本發明提供一種高頻呼吸機，高頻呼吸機包括氣路以及上述的球閥集成模塊，球閥集成模塊的閥體連接于氣路，并用于調節氣路中的流量。

28、本發明實施例提供的球閥集成模塊和高頻呼吸機的有益效果包括：

29、該球閥集成模塊包括閥體、閥芯、傳動單元以及電磁驅動組件；閥芯可轉動地設置于閥體內，且閥芯通過傳動單元與電磁驅動組件傳動連接，電磁驅動組件用于驅動閥芯在閥體內轉動，以調整閥體的通量；其中，閥芯為球形，且其周面開設有至少一個導通槽口，繞閥芯相對于閥體的轉動軸線的方向，由導通槽口的兩端至其中部，導通槽口逐漸增大。該球閥集成模塊應用于高頻呼吸機中，其能夠提高氣流量的穩定性，并且結構簡單，制作及使用的成本低。

技術特征：

1.一種球閥集成模塊，其特征在于：

2.根據權利要求1所述的球閥集成模塊，其特征在于：

3.根據權利要求1所述的球閥集成模塊，其特征在于：

4.根據權利要求3所述的球閥集成模塊，其特征在于：

5.根據權利要求4所述的球閥集成模塊，其特征在于：

6.根據權利要求5所述的球閥集成模塊，其特征在于：

7.根據權利要求6所述的球閥集成模塊，其特征在于：

8.根據權利要求7所述的球閥集成模塊，其特征在于：

9.根據權利要求8所述的球閥集成模塊，其特征在于：

10.一種高頻呼吸機，其特征在于：

技術總結
本發明涉及呼吸機技術領域，具體而言，涉及一種球閥集成模塊和高頻呼吸機。球閥集成模塊包括閥體、閥芯、傳動單元以及電磁驅動組件；閥芯可轉動地設置于閥體內，且閥芯通過傳動單元與電磁驅動組件傳動連接，電磁驅動組件用于驅動閥芯在閥體內轉動，以調整閥體的通量；其中，閥芯為球形，且其周面開設有至少一個導通槽口，繞閥芯相對于閥體的轉動軸線的方向，由導通槽口的兩端至其中部，導通槽口逐漸增大。該球閥集成模塊應用于高頻呼吸機中，其能夠提高氣流量的穩定性，并且結構簡單，制作及使用的成本低。

技術研發人員：陳再宏,李冬冬,俞永偉,張偉杰,劉廣清
受保護的技術使用者：寧波戴維醫療器械股份有限公司
技術研發日：
技術公布日：2025/4/24
