本發明涉及地下水勘測設備領域，具體為一種用于煤礦開采的地下水勘測裝置。

背景技術：

1、地下水資源勘查是為地下水資源的合理開發利用和保護提供依據而進行的地質勘查，煤礦在開采之前，工作人員需要實時對礦下的地下水進行勘測，以便修改煤礦的開采位置，保護地下水不會被煤礦開采而污染，這時就需要使用到專用的地下水勘測設備進行輔助工作。

2、根據現有公開號為cn218157867u的專利文獻公開的一種用于煤礦開采的地下水勘測設備，其包括底座，所述底座的外壁內側開設有預留槽，且預留槽的內壁固定連接有滑桿，所述滑桿的外壁活動套接有滑塊，且滑塊的頂部焊接有活動架，所述底座的頂部右側焊接有支撐塊，且支撐塊的外壁左側固定連接有電動推桿，所述電動推桿的外壁左側通過螺栓與活動架的外壁右側相連接，該技術方案在使用時，通過螺栓將轉塊從活動軸上拆除，將收卷架從活動軸上移出，對收卷架上的設備進行維護，提高裝置內零件維護時的靈活性，針對上述技術方案，該方案雖然便于設備的維護，但是在使用后無法對檢測組件進行限位固定的同時完成干燥處理，在使用時存在不便。

技術實現思路

1、針對現有技術存在的不足，本發明目的是提供一種用于煤礦開采的地下水勘測裝置，以解決上述背景技術中提出的問題，本發明結構新穎，在使用時，在線纜的帶動下監測組件上的固定柱進入至弧形槽內部，環座為檢測組件進行限位固定，有效避免監測組件晃動造成的碰撞損壞，另外支撐管安裝在凹槽內部后實現對轉動管和監測組件的二次防護，防護的同時排風扇向上吹風，風流通過凹槽進入至轉動管內部后完成對監測組件和線纜的干燥使用。

2、為了實現上述目的，本發明是通過如下的技術方案來實現：一種用于煤礦開采的地下水勘測裝置，包括底座，所述底座上開有固定槽，所述固定槽的內部活動安裝有固定座，所述固定座上開有滑槽，所述滑槽的內部活動安裝有滑塊，所述滑塊的一端固定有活動座，所述活動座上焊接有支撐板，所述支撐板的頂部活動安裝有固定板，所述固定板的邊側焊接有安裝板，所述安裝板上焊接有電機座，所述電機座上固定安裝有驅動電機和固定筒，所述固定筒的內部活動安裝有活動盤。

3、進一步的，所述活動盤的內壁上固定有弧形板，所述固定筒的底部開有開槽，所述固定筒的內部轉動安裝有卷?yè)P(yáng)輪，所述卷?yè)P(yáng)輪與弧形板相配合。

4、進一步的，所述弧形板的底部固定有支撐管，所述支撐管的頂部開有開孔，所述支撐管的內部轉動安裝有轉動管，所述轉動管與支撐管之間活動安裝有線纜。

5、進一步的，所述線纜的一端固定有監測組件，所述監測組件上固定安裝有固定柱，所述轉動管的內部固定安裝有環座。

6、進一步的，所述固定座上固定有螺紋座，所述螺紋座的內部活動安裝有支撐柱，所述支撐柱上固定有螺紋柱，所述螺紋柱轉動安裝在螺紋座上，所述底座的底部固定有萬向輪。

7、進一步的，所述活動座上轉動安裝有限位螺栓，所述底座上開有限位孔，所述限位螺栓的一端活動安裝在限位孔的內部，所述底座上固定安裝有位移機構，所述位移機構的一端固定在固定座上。

8、進一步的，所述底座上開有定位孔，所述定位孔的內部活動安裝有定位柱，所述定位柱的一端固定在固定座上，所述底座上固定安裝有控制箱。

9、進一步的，所述支撐板上固定安裝有升降機構和加固桿，所述加固桿的一端活動安裝在固定板的內部，所述固定座上開有凹槽，所述凹槽與支撐管的一端活動相配合。

10、進一步的，所述底座上開有安裝腔，所述安裝腔的內部固定安裝有排風扇，所述安裝腔的內部固定安裝有過濾板，所述安裝腔的頂部與凹槽對立相配合。

11、進一步的，所述環座上開有弧形槽，所述固定柱活動安裝在弧形槽的內部，所述線纜的一端纏繞固定在卷?yè)P(yáng)輪上。

12、本發明的有益效果：

13、1.該一種用于煤礦開采的地下水勘測裝置，在使用時在線纜的帶動下監測組件上的固定柱進入至弧形槽內部，環座為檢測組件進行限位固定，有效避免監測組件晃動造成的碰撞損壞，另外支撐管安裝在凹槽內部后實現對轉動管和監測組件的二次防護，防護的同時排風扇向上吹風，風流通過凹槽進入至轉動管內部后完成對監測組件和線纜的干燥使用。

14、2.該一種用于煤礦開采的地下水勘測裝置，固定座帶動活動座移動完成對支撐管位置處的初步調整，后期活動座通過滑塊在滑槽內部移動進行二次調整，活動盤帶動弧形板移動的同時完成對支撐管位置處的再次調整，從而監測組件安裝的位置進行調整，在固定座推動監測組件移動時對安裝腔和凹槽的頂部進行密封，密封后有效避免雜質通過凹槽掉落在安裝腔內部造成的影響。

15、3.該一種用于煤礦開采的地下水勘測裝置，支撐管和轉動管相配合對線纜進行遮擋保護，轉動管或支撐管安裝在鉆孔的內部后有效避免線纜長時間暴露在空氣外造成干裂及碰撞損壞，另外通過支撐管和轉動管有效保障線纜使用時的穩定性。

技術特征：

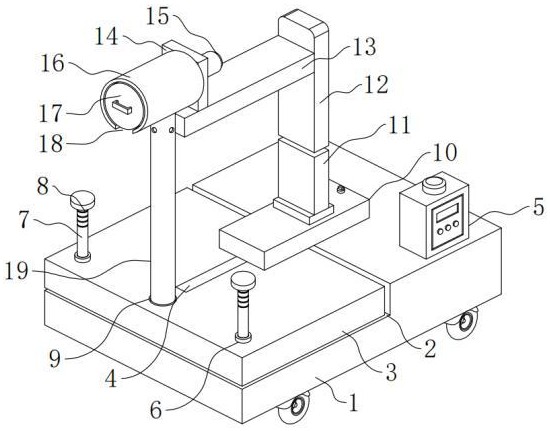

1.一種用于煤礦開采的地下水勘測裝置，包括底座（1），其特征在于：所述底座（1）上開有固定槽（2），所述固定槽（2）的內部活動安裝有固定座（3），所述固定座（3）上開有滑槽（4），所述滑槽（4）的內部活動安裝有滑塊，所述滑塊的一端固定有活動座（10），所述活動座（10）上焊接有支撐板（11），所述支撐板（11）的頂部活動安裝有固定板（12），所述固定板（12）的邊側焊接有安裝板（13），所述安裝板（13）上焊接有電機座（14），所述電機座（14）上固定安裝有驅動電機（15）和固定筒（16），所述固定筒（16）的內部活動安裝有活動盤（17）。

2.根據權利要求1所述的一種用于煤礦開采的地下水勘測裝置，其特征在于：所述活動盤（17）的內壁上固定有弧形板（30），所述固定筒（16）的底部開有開槽（18），所述固定筒（16）的內部轉動安裝有卷?yè)P(yáng)輪（29），所述卷?yè)P(yáng)輪（29）與弧形板（30）相配合。

3.根據權利要求2所述的一種用于煤礦開采的地下水勘測裝置，其特征在于：所述弧形板（30）的底部固定有支撐管（19），所述支撐管（19）的頂部開有開孔（25），所述支撐管（19）的內部轉動安裝有轉動管（34），所述轉動管（34）與支撐管（19）之間活動安裝有線纜（35）。

4.根據權利要求3所述的一種用于煤礦開采的地下水勘測裝置，其特征在于：所述線纜（35）的一端固定有監測組件（23），所述監測組件（23）上固定安裝有固定柱（24），所述轉動管（34）的內部固定安裝有環座（36）。

5.根據權利要求1所述的一種用于煤礦開采的地下水勘測裝置，其特征在于：所述固定座（3）上固定有螺紋座（6），所述螺紋座（6）的內部活動安裝有支撐柱（7），所述支撐柱（7）上固定有螺紋柱（8），所述螺紋柱（8）轉動安裝在螺紋座（6）上，所述底座（1）的底部固定有萬向輪。

6.根據權利要求1所述的一種用于煤礦開采的地下水勘測裝置，其特征在于：所述活動座（10）上轉動安裝有限位螺栓（33），所述底座（1）上開有限位孔（20），所述限位螺栓（33）的一端活動安裝在限位孔（20）的內部，所述底座（1）上固定安裝有位移機構（22），所述位移機構（22）的一端固定在固定座（3）上。

7.根據權利要求6所述的一種用于煤礦開采的地下水勘測裝置，其特征在于：所述底座（1）上開有定位孔（26），所述定位孔（26）的內部活動安裝有定位柱（21），所述定位柱（21）的一端固定在固定座（3）上，所述底座（1）上固定安裝有控制箱（5）。

8.根據權利要求1所述的一種用于煤礦開采的地下水勘測裝置，其特征在于：所述支撐板（11）上固定安裝有升降機構（31）和加固桿（32），所述加固桿（32）的一端活動安裝在固定板（12）的內部，所述固定座（3）上開有凹槽（9），所述凹槽（9）與支撐管（19）的一端活動相配合。

9.根據權利要求1所述的一種用于煤礦開采的地下水勘測裝置，其特征在于：所述底座（1）上開有安裝腔（27），所述安裝腔（27）的內部固定安裝有排風扇（28），所述安裝腔（27）的內部固定安裝有過濾板，所述安裝腔（27）的頂部與凹槽（9）對立相配合。

10.根據權利要求4所述的一種用于煤礦開采的地下水勘測裝置，其特征在于：所述環座（36）上開有弧形槽（37），所述固定柱（24）活動安裝在弧形槽（37）的內部，所述線纜（35）的一端纏繞固定在卷?yè)P(yáng)輪（29）上。

技術總結
本發明提供一種用于煤礦開采的地下水勘測裝置，包括底座，所述底座上開有固定槽，所述固定槽的內部活動安裝有固定座，所述固定座上開有滑槽，所述滑槽的內部活動安裝有滑塊，所述滑塊的一端固定有活動座，所述活動座上焊接有支撐板。該一種用于煤礦開采的地下水勘測裝置，在使用時在線纜的帶動下監測組件上的固定柱進入至弧形槽內部，環座為檢測組件進行限位固定，有效避免監測組件晃動造成的碰撞損壞，另外支撐管安裝在凹槽內部后實現對轉動管和監測組件的二次防護，防護的同時排風扇向上吹風，風流通過凹槽進入至轉動管內部后完成對監測組件和線纜的干燥使用。

技術研發人員：王丹鳳,謝志清,薛美平,左卿伶,李世念,霍超,潘海洋,殷榕蔚,趙欣
受保護的技術使用者：中國煤炭地質總局勘查研究總院
技術研發日：
技術公布日：2025/4/24
