本實用新型涉及藥品生產設備，尤其涉及一種加塞裝置。

背景技術：

灌裝加塞機中的加塞裝置通常采用高度變化的底軌使瓶口與塞子逐步靠近并完成加塞，在加塞時，瓶口與塞子之間的距離通常難以準確設置，如果加塞時瓶口與塞子之間的距離設置得太大，將導致壓塞不合格，而如果該距離設置得太小，瓶子在加塞時收到的壓力比較大，瓶底與底軌摩擦?xí)a(chǎn)生比較大的噪音，且易導致底軌磨損嚴重。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的不足，提供一種磨損小且運行噪音低的加塞裝置。

為解決上述技術問題，本實用新型采用以下技術方案：

一種加塞裝置，包括加塞底軌、輸瓶件和吸塞盤，所述輸瓶件用于帶動瓶體沿所述加塞底軌移動，所述吸塞盤設置在所述輸瓶件的上方并用于帶動瓶塞與所述輸瓶件上瓶體同步移動，所述加塞裝置還包括安裝板和彈性緩沖組件，所述安裝板固定設置，所述彈性緩沖組件裝設在所述安裝板上，所述加塞底軌裝設在所述彈性緩沖組件上。

作為上述技術方案的進一步改進：

所述彈性緩沖組件包括固定座、連接軸和彈性件，所述固定座裝設在所述安裝板上，所述連接軸一端與所述固定座配合，另一端與所述加塞底軌配合，所述彈性件壓設于所述連接軸與所述固定座之間以使所述連接軸可相對所述安裝板上下移動。

所述彈性緩沖組件還包括定位銷和鎖緊螺釘，所述固定座位于所述安裝板下方并通過所述鎖緊螺釘固定裝設在所述安裝板上，所述定位銷與所述加塞底軌連接，所述連接軸上端穿過所述安裝板與所述定位銷連接，且下端套設在所述固定座上，所述連接軸上設有抵靠所述安裝板下表面的限位凸起部，所述彈性件套設在所述連接軸上并壓設于所述安裝板和固定座之間。

所述加塞底軌的下表面與所述安裝板的上表面之間設有緩沖間隙。

每段所述加塞底軌對稱設置兩組所述彈性緩沖組件。

所述彈性件為彈簧。

與現有技術相比，本實用新型的優點在于：

本實用新型的加塞裝置，設置彈性緩沖組件，并將加塞底軌設置在彈性緩沖組件上，在加塞過程中，當瓶體受到較大壓力時，加塞底軌在彈性緩沖組件的作用下位置能產生一定范圍的變化，以減小瓶體與加塞底軌之間的摩擦力，從而降低噪音，減小對底軌的磨損。

附圖說明

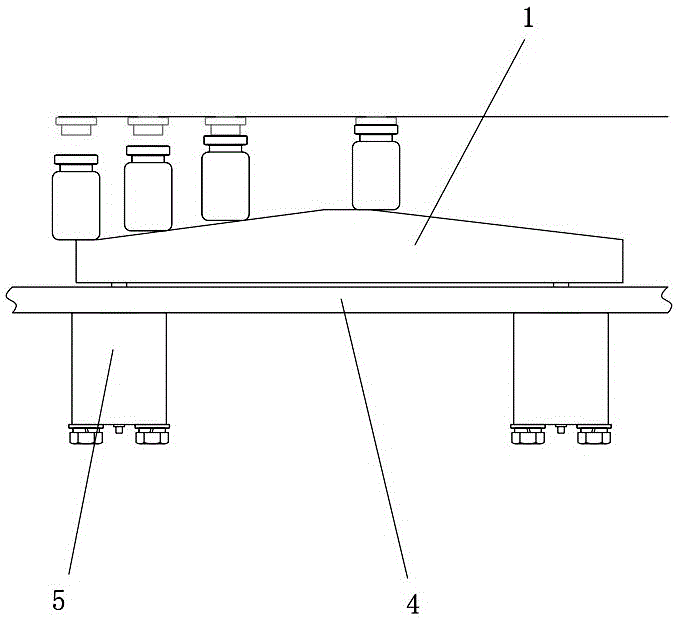

圖1是本實用新型的結構示意圖。

圖2是圖1中A向視圖。

圖3是本實用新型中彈性緩沖組件的結構示意圖。

圖中各標號表示：

1、加塞底軌；2、輸瓶件；3、吸塞盤；4、安裝板；5、彈性緩沖組件；51、固定座；52、連接軸；53、定位銷；54、彈性件；55、鎖緊螺釘。

具體實施方式

以下將結合說明書附圖和具體實施例對本實用新型做進一步詳細說明。

圖1至圖3示出了本實用新型加塞裝置的一種實施例，該加塞裝置包括加塞底軌1、輸瓶件2和吸塞盤3，輸瓶件2用于帶動瓶體沿加塞底軌1移動，吸塞盤3設置在輸瓶件2的上方并用于帶動瓶塞與輸瓶件2上瓶體同步移動，加塞裝置還包括安裝板4和彈性緩沖組件5，安裝板4固定設置，彈性緩沖組件5裝設在安裝板4上，加塞底軌1裝設在彈性緩沖組件5上，在加塞過程中，隨著加塞底軌1和吸塞盤3的同步移動，瓶口與瓶塞之間的距離逐漸減小，瓶體受到的壓力逐漸增大，由于設置了彈性緩沖組件，當瓶體承受較大壓力時，加塞底軌在彈性緩沖組件的作用下位置能產生一定范圍的變化，以減小瓶體與加塞底軌之間的摩擦力，從而降低噪音，減小對底軌的磨損。

本實施例中，彈性緩沖組件5包括固定座51、連接軸52和彈性件54，固定座51裝設在安裝板4上，連接軸52一端與固定座51配合，另一端與加塞底軌1配合，彈性件54壓設于連接軸52與固定座51之間以使連接軸52可相對安裝板4上下移動，彈性緩沖組件5還包括定位銷53和鎖緊螺釘55，固定座51位于安裝板4下方并通過鎖緊螺釘55固定裝設在安裝板4上，定位銷53與加塞底軌1連接，具體定位銷53與加塞底軌1可采用間隙配合，連接軸52上端穿過安裝板4與定位銷53連接，且下端套設在固定座51上，連接軸52上設有抵靠安裝板4下表面的限位凸起部，彈性件54套設在連接軸52上并壓設于安裝板4和固定座51之間，加塞底軌1的下表面與安裝板4的上表面之間設有緩沖間隙，具體到本實施例中，緩沖間隙為2mm，還可以為其他數值，能保證緩沖穩定性即可。當加塞中的瓶體承受較大壓力時，連接軸52受到向下的壓力，使彈性件54受到壓縮，連接軸52相對于安裝板4移動，從而使加塞底軌1的位置能產生一定范圍的變化，以減小瓶體與加塞底軌之間的摩擦力，從而降低噪音，減小對底軌的磨損。

本實施例中，每段加塞底軌1對稱設置兩組彈性緩沖組件5，避免加塞底軌1不產生歪、斜等問題。彈性件54為彈簧。

雖然本實用新型已以較佳實施例揭露如上，然而并非用以限定本實用新型。任何熟悉本領域的技術人員，在不脫離本實用新型技術方案范圍的情況下，都可利用上述揭示的技術內容對本實用新型技術方案做出許多可能的變動和修飾，或修改為等同變化的等效實施例。因此，凡是未脫離本實用新型技術方案的內容，依據本實用新型技術實質對以上實施例所做的任何簡單修改、等同變化及修飾，均應落在本實用新型技術方案保護的范圍內。
