本實用新型涉及機械設備技術領域，具體為一種菊花茶易拉罐灌裝封罐機。

背景技術：

灌裝封口機是用于將飲料自動灌裝在塑料瓶體內，再用塑料紙將塑料瓶的瓶口用熱塑的方式密封，是食品工業中飲料包裝必不可少的機器。該機器的封口由封口機構實現，封口機構內設有一熱塑管，熱塑管內有加熱器，加熱器加熱熱塑管，然后用加熱后的熱塑管對放置在瓶口的塑料紙加壓，塑料紙因熱塑管的熱量瞬間熔化而進入半流體狀態，提起熱塑管后，塑料紙冷卻凝固在瓶口從而達到密封瓶體的目的，但是，就目前市場上的菊花茶易拉罐灌裝封罐機而言，還存在著一些問題，一直困擾著客戶的使用，比如加熱裝置加熱速度過慢，影響封口的效率，夏天下午溫度升高，瓶體內的空氣熱脹導致瓶體密封的塑料紙隆起，讓消費者以為飲料變質，封口速度無法控制。導致封口質量無法提高，無法滿足使用的需求。

技術實現要素：

本實用新型的目的在于提供一種菊花茶易拉罐灌裝封罐機，以解決上述背景技術中提出的封口效果不好、速度無法控制等問題。

為實現上述目的，本實用新型提供如下技術方案：一種菊花茶易拉罐灌裝封罐機，包括封口架、升降桿、固定裝置、本體、電機、底座、支撐座、固定內管、控制面板、易拉罐放置處、伸縮彈簧、調速裝置、旋轉盤、封罐裝置、固定螺母和轉軸，所述封口架的下方固定設置有升降桿，所述升降桿與本體通過固定裝置，所述本體的左側下方連接有電機，所述易拉罐放置處的下方安裝有伸縮彈簧，且伸縮彈簧的下方固定有底座，所述底座的表面固定安裝有調速裝置，且底座的下方兩側連接有支撐座，所述本體的左側下方安裝有控制面板，且本體的后方安裝有固定內管，所述轉軸的四周固定設置有固定螺母，所述轉軸與旋轉盤相連接，且旋轉盤的表面四周安裝有封罐裝置。

優選的，所述封口架的四周表面涂有一層防腐層。

優選的，所述控制面板上設有顯示屏裝置。

優選的，所述伸縮彈簧的彈性范圍為0-10cm。

優選的，所述封罐裝置設有4個，且均勻的分布在旋轉盤上。

與現有技術相比，本實用新型的有益效果是：該菊花茶易拉罐灌裝封罐機，在易拉罐放置處的支撐管內設置有伸縮彈簧，封口過程中，可以根據罐體的自身重量，進行合理的封口操作。不會出現瓶體內的空氣熱脹導致瓶體密封的塑料紙隆起，讓消費者以為飲料變質的現象，滿足了人們的使用需求，在底座上設有調速裝置，工作過程中，可以隨時調節封口的速度，以便于提高封口的質量。

附圖說明

圖1為本實用新型結構主視示意圖；

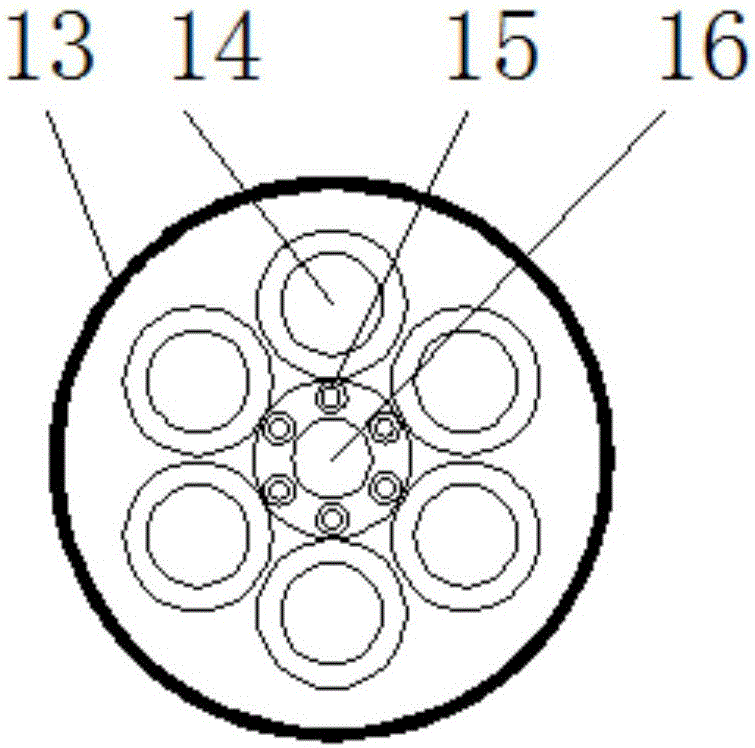

圖2為本實用新型結構封口架的仰視示意圖。

圖中：1、封口架，2、升降桿，3、固定裝置，4、本體，5、電機，6、底座，7、支撐座，8、固定內管，9、控制面板，10、易拉罐放置處，11、伸縮彈簧，12、調速裝置，13、旋轉盤，14、封罐裝置，15、固定螺母，16、轉軸。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種菊花茶易拉罐灌裝封罐機，包括封口架1、升降桿2、固定裝置3、本體4、電機5、底座6、支撐座7、固定內管8、控制面板9、易拉罐放置處10、伸縮彈簧11、調速裝置12、旋轉盤13、封罐裝置14、固定螺母15和轉軸16，封口架1的下方固定設置有升降桿2，封口架1的四周表面涂有一層防腐層，升降桿2與本體4通過固定裝置3，本體4的左側下方連接有電機5，易拉罐放置處10的下方安裝有伸縮彈簧11，且伸縮彈簧11的下方固定有底座6，伸縮彈簧11的彈性范圍為0-10cm，底座6的表面固定安裝有調速裝置12，且底座6的下方兩側連接有支撐座7，本體4的左側下方安裝有控制面板9，控制面板9上設有顯示屏裝置，且本體4的后方安裝有固定內管8，轉軸16的四周固定設置有固定螺母15，轉軸16與旋轉盤13相連接，且旋轉盤13的表面四周安裝有封罐裝置14，封罐裝置14設有4個，且均勻的分布在旋轉盤13上。

工作原理：在使用菊花茶易拉罐灌裝封罐機燈時，首先對該菊花茶易拉罐灌裝封罐機的結構進行一個簡單的了解，然后接通電源，電機5開始工作，轉軸16旋轉帶動封口架1旋轉，此時經過機體工作，以灌裝好的菊花茶易拉罐被送上易拉罐放置處10上，調節控制面板9，此時升降桿2開始帶動封口架1下降，封罐裝置14隨著旋轉盤13旋轉到易拉罐放置處10的正上方，進行對菊花茶易拉罐封罐操作，封罐結束后，封口架1會旋轉，進行下一個易拉罐封罐操作，這就是菊花茶易拉罐灌裝封罐機工作的整個過程。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
