本發明涉及包裝設備技術領域，特別是涉及一種旋蓋機構。

背景技術：

在灌裝包裝過程中，旋蓋是一很重要的工序。蓋子的旋松旋緊對后續包裝運輸或使用都有直接的影響，如果蓋子旋松容器中的可流動物質會溢出，造成一些不必要的損失，如果蓋子旋得太多，容易造成蓋子的磨花現象，甚至對于后續使用過程中的旋開存在困難。

目前在旋蓋設備制造過程中，對于旋蓋機爪頭的旋轉的設計存在一些問題，如圖4所示，現有技術中的爪頭機構包括主動旋蓋部01、爪條組件02和主旋轉軸03，爪條組件02周向設置在旋蓋部01的下方，且旋蓋部01通過主旋轉軸03與爪條組件02連接實現力矩的傳遞，帶動爪條組件02轉動實現旋蓋，在旋蓋過程中由于慣性的存在，經常出現當扭矩達到目標值后，爪頭在慣性的作用下還在繼續旋轉的現象，此種現象容易造成蓋子旋得過量，這種旋蓋過量可能使蓋子磨損嚴重，甚至影響后續使用。

技術實現要素：

本發明所要解決的技術問題是：為了克服現有技術中由于爪頭慣性引起的過度旋緊瓶蓋的不足，本發明提供一種旋蓋機構，使得在旋蓋過程中不會出現旋蓋過量的現象。

本發明解決其技術問題所要采用的技術方案是：一種旋蓋機構，包括旋蓋部、爪條組件和緩沖機構，所述緩沖機構包括彈性緩沖構件，所述彈性緩沖構件一端與所述旋蓋部連接，所述彈性緩沖構件另一端與爪條組件連接，所述旋蓋部通過所述彈性緩沖構件帶動所述爪條組件轉動實現旋蓋。將原有的采用轉軸連接的方式傳遞扭矩，改進為彈性緩沖構件，通過彈性緩沖構件將爪條組件和旋蓋部進行柔性的連接，此處的柔性連接是指二者之間還是存在連接關系的，但是可以在一定范圍內存在相對運動，由于彈性緩沖構件具有一定的彈力，能夠在速度發生突變時起到緩沖作用，使動能轉化為彈性勢能，從而實現緩沖，本發明中的彈性緩沖構件既具有扭矩傳遞的作用又具有緩沖作用。

進一步，為了實現爪條組件的位置固定和連接，所述旋蓋部包括主動旋蓋部和被動旋蓋部，所述被動旋蓋部轉動連接在所述主動旋蓋部上，且位于所述主動旋蓋部的下方，所述緩沖機構還包括擋板，所述擋板一端與所述主動旋蓋部固定連接，所述擋板另一端與所述彈性緩沖構件一端連接，所述彈性緩沖構件另一端與所述爪條組件連接，所述爪條組件與所述被動旋蓋部連接。將旋蓋部分為轉動連接的主動旋蓋部和被動旋蓋部?jī)刹糠郑鲃?dòng)旋蓋部與動力機構連接傳遞扭矩，由于被動旋蓋與主動旋蓋部是轉動連接，因此，被動旋蓋部本身無法傳遞扭矩，被動旋蓋部?jī)H僅是用來支撐爪條組件的，使爪條組件能夠呈周向分布，彈性緩沖構件一端與爪條組件連接，另一端與主動旋蓋部連接，因此主動旋蓋部通過彈性緩沖構件的彈力實現扭矩的傳遞，帶動爪條組件轉動實現旋蓋。本發明中采用彈性緩沖構件作為主動旋蓋部和被動旋蓋部之間的連接，使結構簡單，降低了設計難度，緩沖機構也可以采用其他具有緩沖作用的柔性機構實現主動旋蓋部和被動旋蓋部之間的連接。

具體的，所述爪條組件包括爪條、爪條固定端和卡蓋塊，所述爪條固定端與所述被動旋蓋部固定連接，所述爪條為多個，且沿所述爪條固定端周向分布，所述爪條上端與所述爪條固定端上下轉動連接，所述爪條下端與所述卡蓋塊固定連接，所述卡蓋塊向所述爪條組件的中心方向延伸，且所述卡蓋塊位于所述爪條組件內的一端圍成瓶蓋的夾持空間。

彈性緩沖構件可以采用彈簧或彈性橡膠柱等，通過彈簧或彈性橡膠柱實現緩沖可以采用兩種形式，通過改變彈性緩沖構件與爪條固定端的連接位置，可以產生不同的方案，當?shù)诙沃O(shè)置在條形部的后側的爪條固定端上時，旋蓋時主動旋蓋部通過彈性緩沖構件拉伸而拉動被動旋蓋部轉動，當停止時，拉伸彈性緩沖構件實現緩沖；當?shù)诙沃O(shè)置在條形部的前側的爪條固定端上時，旋蓋時主動旋蓋部通過彈性緩沖構件壓縮推動被動旋蓋部轉動，當停止時，壓縮彈性緩沖構件實現緩沖，具體結構如下：

進一步，所述擋板包括環形部和連接在所述環形部外圓周上的至少一個條形部，所述環形部與所述主動旋蓋部固定連接，所述條形部一端與所述環形部連接，另一端上設有第一支撐柱，所述爪條固定端上設有第二支撐柱，所述彈性緩沖構件一端與所述第一支撐柱連接，所述彈性緩沖構件另一端與所述第二支撐柱連接。

進一步，所述擋板包括環形部和連接在所述環形部外圓周上的至少一個條形部，所述環形部與所述主動旋蓋部固定連接，所述條形部一端與所述環形部連接，另一端上設有第一支撐柱，所述條形部前側的所述爪條固定端上設有第二支撐柱，所述彈性緩沖構件一端與所述第一支撐柱連接，所述彈性緩沖構件另一端與所述第二支撐柱連接。

進一步，為了使卡蓋塊與瓶蓋的夾緊更加穩固，所述卡蓋塊位于所述爪條組件內的一端設有弧形卡蓋面，所述弧形卡蓋面圍成瓶蓋的夾持空間。通過弧形卡蓋面增大了卡蓋塊與瓶蓋之間的接觸面積，使夾緊更加牢固，避免在旋蓋時產生打滑現象。

進一步，為了使主動旋蓋部傳遞到被動旋蓋部上的扭矩更加均衡和穩定，所述條形部的數量與所述爪條的數量相同，且相鄰兩爪條之間設有一個所述彈性緩沖構件。采用與爪條數量相同的彈性緩沖構件，使彈性緩沖構件沿周向均勻分布，在轉動時拉力均勻作用在爪條固定端上，保證了受力均勻，使扭矩傳遞更加均勻，同時，緩沖效果更好。

本發明中涉及的前、后等方向術語，均是以爪頭旋蓋時的旋轉方向?yàn)榛鶞?zhǔn)的，旋轉方向的一側為前，背向旋轉方向的為后。

本發明的有益效果是：本發明提供的一種旋蓋機構，主動旋蓋部與被動旋蓋部之間采用具有緩沖作用的緩沖機構進行扭矩的傳遞，一方面實現了主動旋蓋部與被動旋蓋部之間的扭矩傳遞，保證了爪條組件能夠完成旋蓋；另一方面，采用具有緩沖作用的彈性緩沖構件，通過彈性緩沖構件產生的拉力或彈力抵消由于爪頭機構在慣性作用下的產生的旋蓋過量，解決了蓋子旋得過量帶來的蓋子磨損或不易擰開的問題。

附圖說明

下面結合附圖和實施例對本發明作進一步說明。

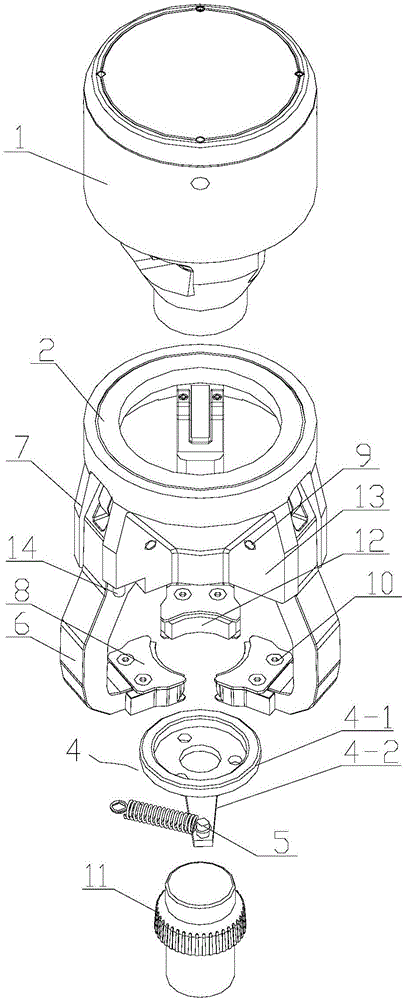

圖1是本發明實施例一的結構示意圖；

圖2是本發明實施例一的結構示意圖；

圖3是本發明實施例二的結構示意圖；

圖4是現有技術中爪頭機構的結構示意圖。

圖中：1、主動旋蓋部，2、被動旋蓋部，3、彈性緩沖構件，4、擋板，4-1、環形部，4-2、條形部，5、第一支撐柱，6、爪條，7、爪條固定端，8、卡蓋塊，9、轉軸，10、螺釘，11、瓶蓋，12、弧形卡蓋面，13、耳座，14、第二支撐柱，01、旋蓋部，02、爪條組件，03、主旋轉軸。

具體實施方式

現在結合附圖對本發明作詳細的說明。此圖為簡化的示意圖，僅以示意方式說明本發明的基本結構，因此其僅顯示與本發明有關的構成。

實施例一：

如圖1-2所示，本發明的一種旋蓋機構，包括主動旋蓋部1、被動旋蓋部2、爪條組件和緩沖機構，所述被動旋蓋部2轉動連接在所述主動旋蓋部1上，且位于所述主動旋蓋部1的下方，所述緩沖機構包括擋板4和彈性緩沖構件3，所述擋板4包括環形部4-1和連接在所述環形部4-1外圓周上的條形部4-2，所述環形部4-1與所述主動旋蓋部1固定連接，所述條形部4-2一端與所述環形部4-1連接，另一端上設有第一支撐柱5，所述爪條組件包括爪條6、爪條固定端7和卡蓋塊8，所述爪條固定端7與所述被動旋蓋部2固定連接，所述爪條6為三個，且沿所述爪條固定端7周向分布，所述爪條固定端7上設有三對耳座13，每個爪條6上端通過轉軸9與所述一對耳座13轉動連接，爪條6可沿轉軸9上下轉動，第一支撐柱5旋轉方向后側的耳座13上設有第二支撐柱14，所述彈性緩沖構件3一端與所述第一支撐柱5連接，所述彈性緩沖構件3另一端與所述第二支撐柱14連接，所述爪條6下端向爪條組件的軸線方向彎曲，且端部與所述卡蓋塊8通過螺釘10固定連接，所述卡蓋塊8向所述爪條組件的中心方向延伸，且所述卡蓋塊8位于所述爪條組件內的一端設有弧形卡蓋面12，所述弧形卡蓋面12圍成瓶蓋11的夾持空間。

彈性緩沖構件3的數量至少為一個，彈性緩沖構件3前端與第一支撐柱5連接，彈性緩沖構件3后端與第二支撐柱14連接，彈性緩沖構件3的數量也可以與爪條6數量相同，因此，擋板4上的條形部4-2的數量與爪條6數量也相同，本實施例中彈性緩沖構件3的數量與爪條6的數量相同為三個，且第一支撐柱5和第二支撐柱14也均為三個，連接結構與前述的一個彈性緩沖構件3的連接結構相同，采用前后設置的兩個支撐柱進行連接，并且前端的支撐柱固定連接在條形部4-2上，后端的支撐柱設置在耳座13上。多組彈簧保證了受力均勻，使扭矩傳遞更加均勻，同時，緩沖效果更好。本實施例中彈性緩沖構件3可以采用彈簧、橡膠等具有彈性緩沖作用的構件。

實際工作時，爪條組件抓住瓶蓋11，弧形卡蓋面12與瓶蓋11外側接觸，起步時，由于旋蓋部和爪條組件的速度均為零，因此，開始處于加速狀態，主動旋蓋部1通過拉伸彈性緩沖構件3帶動被動旋蓋部2和爪條組件加速進行旋蓋運動，此時，彈性緩沖構件3處于拉伸狀態，具有彈力；初始狀態，由于瓶蓋11與瓶口之間處于松弛狀態，二者之間的摩擦力很小可以忽略不計，因此，當速度轉動起來后，可以認為旋蓋部和爪條組件在相同的速度下轉動，此時，彈性緩沖構件3恢復至自然狀態，不存在彈性勢能；旋蓋部通過彈性緩沖構件3帶動爪條組件繼續旋蓋，當達到預設的扭力時旋蓋停止后，卡蓋塊8由于失去動力，在瓶蓋11的阻礙作用下停止轉動處于靜止?fàn)顟B(tài)，從而使與卡蓋塊8依次固定連接的爪條6和被動旋蓋部2停止運動，但主動旋蓋部1在轉動慣性力的作用下將會進行繼續轉動，則由于主動旋蓋部1和被動旋蓋部2之間存在彈性緩沖構件3作為柔性連接機構，主動旋蓋部1繼續旋轉時則會拉伸彈性緩沖構件3，使由于慣性作用產生的動能轉化為彈性緩沖構件3的彈性勢能，從而起到了一定的緩沖作用，減少了因?yàn)閼T性力存在而過量旋蓋動作。

圖中下方的箭頭表示旋轉方向，本實施例中為逆時針旋轉。

實施例二：

如圖3所示，本實施例與實施例一的不同之處在于第一支撐柱5與第二支撐柱14的前后位置不同，本實施例中第一支撐柱5位于第二支撐柱14的后側。

實際工作時，爪條組件抓住瓶蓋11，弧形卡蓋面12與瓶蓋11外側接觸，主動旋蓋部1通過壓縮彈性緩沖構件3帶動被動旋蓋部2進行旋蓋運動，當達到預設的扭力時旋蓋停止后，卡蓋塊8由于失去動力，在瓶蓋11的阻礙作用下停止轉動處于靜止?fàn)顟B(tài)，從而使與卡蓋塊8依次固定連接的爪條6和被動旋蓋部2停止運動，但主動旋蓋部1在轉動慣性力的作用下將會進行繼續轉動，則由于主動旋蓋部1和被動旋蓋部2之間存在彈性緩沖構件3作為柔性連接機構，主動旋蓋部1繼續旋轉時則會繼續壓縮彈性緩沖構件3，使由于慣性作用產生的動能轉化為彈性緩沖構件3的彈性勢能，從而起到了一定的緩沖作用，減少了因?yàn)閼T性力存在而過量旋蓋動作。

圖中下方的箭頭表示旋轉方向，本實施例中為順時針旋轉。

以上述依據本發明的理想實施例為啟示，通過上述的說明內容，相關的工作人員完全可以在不偏離本發明的范圍內，進行多樣的變更以及修改。本項發明的技術范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
