本技術涉及氣瓶防護，具體為一種氣瓶防傾倒裝置。

背景技術：

1、高壓氣瓶是現有施工、設備維修、加工等行業中常用的設備，高壓氣瓶存儲有高壓或易燃氣體如氧氣、乙炔，為氣焊、氣割等作業提供所需燃料，由于高壓氣瓶內充滿高壓易燃氣體，在作業過程中，氣瓶容易傾倒，正造成壓力表損毀或氣瓶壓力調節閥損毀，存在很大安全隱患。為了解決這個問題，就必須通過一系列的防護措施來保證氣瓶的穩定性，以避免因氣瓶傾倒所引發的安全隱患。

2、目前市面上的氣瓶防傾倒裝置大多使用鏈條、繩索、綁帶來對氣瓶進行固定，雖可以對氣瓶起到防傾倒的作用，但是會給氣瓶預留了較大的移動空間，使氣瓶容易晃動，穩定性較差，而一些裝置則只能對特定規格的氣瓶進行固定，適用范圍較小，因此我們提出了一種氣瓶防傾倒裝置。

技術實現思路

1、為解決上述的技術問題，本實用新型提供一種氣瓶防傾倒裝置，包括調節機構，所述調節機構的表面設置有底座機構，所述底座機構的表面設置有支撐機構，所述調節機構位于底座機構的上方，所述支撐機構位于底座機構的內部，所述調節機構包括兩個旋鈕，兩個所述旋鈕相互靠近的一側固定連接有螺紋桿，所述螺紋桿遠離旋鈕的一端固定連接有卡塊，所述卡塊的表面轉動連接有弧形夾板，所述弧形夾板遠離螺紋桿的一側固定連接有彈性墊，所述弧形夾板靠近螺紋桿的一側開設有轉孔，所述螺紋桿的表面螺紋連接有固定板，所述固定板的表面開設有螺紋孔。

2、通過上述技術方案，設置旋鈕，通過螺紋桿對弧形夾板進行移動，便于操作，還可以對不同規格的氣瓶進行固定。

3、作為上述方案的進一步改進，所述卡塊的尺寸與轉孔的尺寸相適配，所述卡塊與轉孔之間卡接，所述固定板和螺紋桿的數量均有兩個，兩個所述固定板位于兩個旋鈕之間，兩個所述弧形夾板位于兩個固定板之間。

4、作為上述方案的進一步改進，所述底座機構包括底座主體，所述底座主體的底部固定連接有四個萬向輪，所述底座主體的頂部開設有放置槽，所述放置槽的底部開設有若干個限位槽，所述限位槽的底部開設有滑槽。

5、作為上述方案的進一步改進，四個所述萬向輪均勻分布在底座主體的底部，所述滑槽的尺寸大于限位槽的尺寸，若干個所述限位槽均勻分布在放置槽的底部。

6、作為上述方案的進一步改進，所述固定板的底部與底座主體的頂部之間固定連接，所述放置槽位于兩個固定板之間，所述放置槽位于兩個弧形夾板的下方。

7、作為上述方案的進一步改進，所述支撐機構包括支撐板，所述支撐板的底部固定連接有若干個滑桿，所述滑桿的底部固定連接有限位塊，所述支撐板的底部固定連接有若干個支撐彈簧。

8、通過上述技術方案，設置支撐彈簧可以對氣瓶起到緩沖的作用。

9、作為上述方案的進一步改進，所述支撐彈簧的數量與滑桿的數量一致，所述滑桿位于支撐彈簧的內部，所述滑桿與限位槽之間固定連接，所述限位塊與滑槽之間滑動連接，所述支撐彈簧遠離支撐板的一端與放置槽的底部之間固定連接，所述支撐板與放置槽之間滑動連接。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型通過設置可轉動的旋鈕，帶動螺紋桿轉動并向靠近氣瓶的方向移動，從而帶動弧形夾板向靠近氣瓶的方向移動，使兩個弧形夾板將氣瓶夾住，不僅可以對不同規格大小的氣瓶進行固定，避免氣瓶在運輸和存放時傾倒的情況發生，還便于工作人員操作；

12、本實用新型通過設置放置槽，將氣瓶放在放置槽的內部后，氣瓶底部擠壓支撐板，使支撐板和滑桿向下移動，并擠壓支撐彈簧，對氣瓶底部進行緩沖，達到承受氣瓶的重量，避免在移動和放置氣瓶時對氣瓶造成磕碰，以及提高底座主體的穩定性的效果。

技術特征：

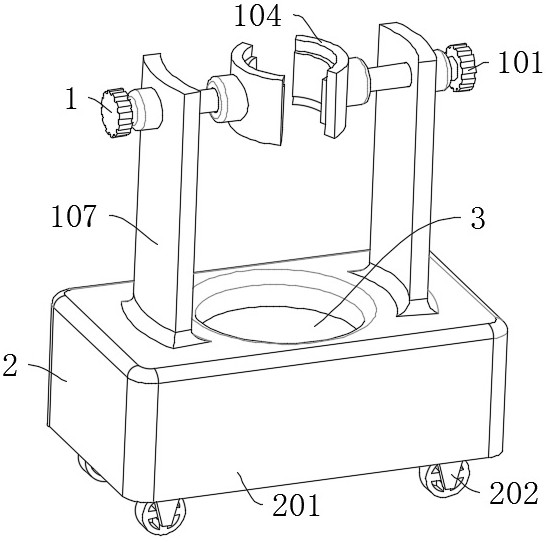

1.一種氣瓶防傾倒裝置，包括調節機構（1），其特征在于：所述調節機構（1）的表面設置有底座機構（2），所述底座機構（2）的表面設置有支撐機構（3），所述調節機構（1）位于底座機構（2）的上方，所述支撐機構（3）位于底座機構（2）的內部，所述調節機構（1）包括兩個旋鈕（101），兩個所述旋鈕（101）相互靠近的一側固定連接有螺紋桿（102），所述螺紋桿（102）遠離旋鈕（101）的一端固定連接有卡塊（103），所述卡塊（103）的表面轉動連接有弧形夾板（104），所述弧形夾板（104）遠離螺紋桿（102）的一側固定連接有彈性墊（105），所述弧形夾板（104）靠近螺紋桿（102）的一側開設有轉孔（106），所述螺紋桿（102）的表面螺紋連接有固定板（107），所述固定板（107）的表面開設有螺紋孔（108）。

2.根據權利要求1所述的一種氣瓶防傾倒裝置，其特征在于：所述卡塊（103）的尺寸與轉孔（106）的尺寸相適配，所述卡塊（103）與轉孔（106）之間卡接，所述固定板（107）和螺紋桿（102）的數量均有兩個，兩個所述固定板（107）位于兩個旋鈕（101）之間，兩個所述弧形夾板（104）位于兩個固定板（107）之間。

3.根據權利要求1所述的一種氣瓶防傾倒裝置，其特征在于：所述底座機構（2）包括底座主體（201），所述底座主體（201）的底部固定連接有四個萬向輪（202），所述底座主體（201）的頂部開設有放置槽（203），所述放置槽（203）的底部開設有若干個限位槽（204），所述限位槽（204）的底部開設有滑槽（205）。

4.根據權利要求3所述的一種氣瓶防傾倒裝置，其特征在于：四個所述萬向輪（202）均勻分布在底座主體（201）的底部，所述滑槽（205）的尺寸大于限位槽（204）的尺寸，若干個所述限位槽（204）均勻分布在放置槽（203）的底部。

5.根據權利要求4所述的一種氣瓶防傾倒裝置，其特征在于：所述固定板（107）的底部與底座主體（201）的頂部之間固定連接，所述放置槽（203）位于兩個固定板（107）之間，所述放置槽（203）位于兩個弧形夾板（104）的下方。

6.根據權利要求1所述的一種氣瓶防傾倒裝置，其特征在于：所述支撐機構（3）包括支撐板（301），所述支撐板（301）的底部固定連接有若干個滑桿（302），所述滑桿（302）的底部固定連接有限位塊（303），所述支撐板（301）的底部固定連接有若干個支撐彈簧（304）。

7.根據權利要求6所述的一種氣瓶防傾倒裝置，其特征在于：所述支撐彈簧（304）的數量與滑桿（302）的數量一致，所述滑桿（302）位于支撐彈簧（304）的內部，所述滑桿（302）與限位槽（204）之間固定連接，所述限位塊（303）與滑槽（205）之間滑動連接，所述支撐彈簧（304）遠離支撐板（301）的一端與放置槽（203）的底部之間固定連接，所述支撐板（301）與放置槽（203）之間滑動連接。

技術總結
本技術涉及氣瓶防護技術領域，且公開了一種氣瓶防傾倒裝置。該氣瓶防傾倒裝置，包括調節機構，所述調節機構的表面設置有底座機構，所述底座機構的表面設置有支撐機構，所述調節機構位于底座機構的上方，所述支撐機構位于底座機構的內部，所述調節機構包括兩個旋鈕，兩個所述旋鈕相互靠近的一側固定連接有螺紋桿，所述螺紋桿遠離旋鈕的一端固定連接有卡塊，所述卡塊的表面轉動連接有弧形夾板，通過轉動旋鈕，帶動螺紋桿轉動并向靠近氣瓶的方向移動，從而帶動弧形夾板向靠近氣瓶的方向移動，使兩個弧形夾板將氣瓶夾住，不僅可以對不同規格大小的氣瓶進行固定，避免氣瓶在運輸和存放時傾倒的情況發生，還便于工作人員操作。

技術研發人員：劉曉祥,尹愛華,尹建華,康彥懷,滿成鵬,黃廣聰
受保護的技術使用者：蘭州隆華特種氣體科技有限公司
技術研發日：20240424
技術公布日：2025/3/20
