本發明涉及管道檢測，尤其涉及一種露天管道檢測機器人及檢測方法。

背景技術：

1、在稀土礦開采領域，常采用溶浸開采法進行稀土元素的提取。溶浸開采法通過使用特定化學溶液（如硫酸、鹽酸或堿液）作為溶浸劑，使稀土元素從固態礦石中溶解出來到液相中，便于后續的分離和提純過程的處理。然而，在實際操作過程中，濾液的輸送是一個關鍵環節。

2、由于稀土礦溶浸過程中所使用的化學介質具有強腐蝕性和侵蝕性，加之輸送過程中可能產生的固體顆粒沉積，導致管道內壁逐漸磨損，管道容易發生泄漏、磨損情況。此外，由于溶浸管道裸露于地表，管道內部結構復雜，不可避免會出現堵塞或流動不暢的問題，這勢必會影響到管道長期運行的穩定性和可靠性，一旦發生故障或堵塞，難以快速定位和修復，增加了維護成本和時間，同時也對生產效率產生了負面影響。

3、常規的管道檢測采用人工巡檢，面對地形復雜、分布廣泛的管道分布，人工巡檢方法存在周期長、危險性高和檢測不全面的問題。

4、現有的管道缺損檢測設備，多用于排水管道或輸氣管道，在檢測過程中需要停水或停氣，檢測設備進入檢測管道內部進行檢測，但傳統的管道缺損檢測設備需要進入管道內部才可檢測，勢必要暫停生產，嚴重影響生產效率；且化工產品的強腐蝕性和侵蝕性，對管道檢測設備有著較高的要求，勢必增加設備成本。

5、因此，亟需一種露天管道檢測機器人及檢測方法，無需停產的情況下，便可對管道健康狀態進行快速的全面檢測。

技術實現思路

1、本發明的目的是提供一種露天管道檢測機器人及檢測方法，旨在解決傳統的管道缺損檢測設備需停產檢測影響生產效率以及人工巡檢效率低和檢測不全面的技術問題。

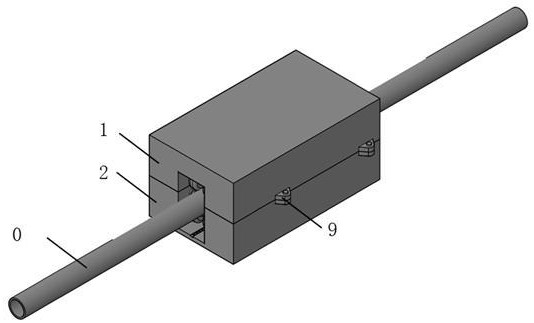

2、為實現上述目的，第一方面，本發明提供一種露天管道檢測機器人，包括：可拆卸連接的用于驅動行走的驅動主體和用于采集數據的檢測主體，以及控制系統；

3、所述驅動主體包括上殼體和設置在所述上殼體內的驅動裝置，所述上殼體的中部設有上凹槽，所述上凹槽內設有用于在目標檢測管道外壁上行走的驅動輪，所述驅動裝置與所述驅動輪驅動連接；

4、所述檢測主體包括與所述上殼體匹配設置的下殼體，所述下殼體的中部設有下凹槽，所述下凹槽內設有與所述驅動輪相匹配的支撐輪，

5、所述下凹槽的兩側壁內分別設有用于獲取管道外觀缺損影像的影像攝像頭、用于獲取管道內部堵塞影像的紅外攝像頭，以及用于檢測管道內壁磨損泄漏的聲學傳感器陣列；

6、所述上凹槽和所述下凹槽相對扣合設置，構成供目標檢測管道管過的容納空間；

7、所述控制系統包括數據處理模塊和通訊定位模塊，所述數據處理模塊，用于接收所述檢測主體的采集數據并進行預處理；

8、所述通信定位模塊，用于將檢測數據和定位信息實時傳輸至地面控制中心。

9、作為上述方案進一步的改進，所述下凹槽的槽底設有照明裝置，為所述影像攝像頭提供照明；優選的，所述照明裝置為內沿所述槽底長度方向設置的陣列燈珠。

10、作為上述方案進一步的改進，所述驅動主體還包括行走輪，所述行走輪和所述驅動輪匹配成對設置，分別對應設置在所述上凹槽的兩端；

11、所述行走輪包括行走輪軸和可轉動設置在所述行走輪軸上的兩個滾輪；

12、所述驅動輪包括驅動軸和可轉動設在所述驅動軸上的兩個滾輪，且所述驅動軸的兩端分別設有驅動齒輪，用于與所述驅動裝置嚙合連接。

13、作為上述方案進一步的改進，所述驅動裝置包括驅動電機、與所述驅動電機驅動連接的主動齒輪，以及從動軸；

14、所述從動軸的中部設有與所述主動齒輪嚙合的第一從動齒輪，所述從動軸的兩端還分別設有第二從動齒輪，所述第二從動齒輪分別與所述驅動齒輪對應嚙合連接以驅動所述驅動輪行走。

15、作為上述方案進一步的改進，所述驅動主體還包括蓄電池，用于為所述驅動電機供電；優選的，設置有兩組蓄電池，兩組蓄電池關于所述上凹槽對稱布置。

16、作為上述方案進一步的改進，所述下凹槽的側壁上設有至少兩個所述影像攝像頭和至少兩個所述紅外攝像頭；

17、且所述影像攝像頭和所述紅外攝像頭分別相對設置在所述下凹槽的兩側壁上，每對所述影像攝像頭和所述紅外攝像頭沿所述下凹槽長度方向間隔設置；

18、所述下凹槽的側壁上設有至少三個所述聲學傳感器，分別位于所述下凹槽的兩側壁上，并與所述影像攝像頭和所述紅外攝像頭交錯設置。

19、作為上述方案進一步的改進，所述支撐輪設置在所述下凹槽靠近其槽底的位置，并與所述上凹槽內的所述驅動輪和所述行走輪對應成對設置，以使本檢測機器人能夠在目標檢測管道外行走；

20、所述支撐輪包括支撐輪軸和可轉動設置在所述支撐輪軸上的兩個滾輪。

21、作為上述方案進一步的改進，所述驅動主體和所述檢測主體通過連接結構實現可拆卸連接；

22、優選的，所述連接結構包括設置在所述上殼體兩側的第一連接支耳，設置在所述下殼體兩側的第二連接支耳，所述第一連接支耳和第二連接支耳匹配對應設置；所述第一連接支耳和第二連接支耳通過螺栓和/或定位銷軸可拆卸連接。

23、第二方面，本發明還提供一種露天管道檢測系統，包括：

24、如第一方面提供的所述的一種露天管道檢測機器人；

25、遠程控制終端，與所述露天管道檢測機器人通信，用于下發目標露天管道的目標檢測任務至所述露天管道檢測機器人，并獲取其執行所述目標檢測任務過程中的探測數據；

26、所述遠程控制終端上部署有圖像檢測算法，分別用于對影像攝像頭和紅外攝像頭獲得的實時視頻進行異常檢測識別；優選的，所述圖像檢測算法采用yolov8目標檢測算法；

27、還部署有聲音檢測算法，用于對聲學傳感器獲得的聲信號拾取捕捉管道泄漏聲學信號。

28、第三方面，本發明還提供一種露天管道檢測方法，所述方法基于第二方面提供的所述的一種露天管道檢測系統進行管道健康檢測，其中，所述方法包括以下步驟：

29、s1：將驅動主體和檢測主體上下對接安裝在目標檢測管道的外壁上；

30、s2：?jiǎn)?dòng)本露天管道檢測機器人，所述露天管道檢測機器人沿目標檢測管道外壁行駛，同時打開照明裝置；

31、影像攝像頭對目標檢測管道外壁進行錄像，并將獲得的實時外觀影像信息傳遞給數據處理模塊和遠程控制終端；

32、紅外攝像頭獲得目標檢測管道內部溫度分布圖像信息，并將獲得的實時內部溫度影像信息傳遞給數據處理模塊和遠程控制終端；

33、聲學傳感器獲得目標檢測管道的聲信號，并將獲得的實時聲信號傳遞給數據處理模塊和遠程控制終端；

34、s3：部署在所述遠程控制終端上的圖像檢測算法分別對所述外觀影像信息和所述內部溫度影像信息進行異常識別；

35、若在預設時間變化范圍內，內部溫度影像出現超過預設面積溫度異常分布區域，則判斷對應段管道發生堵塞，并生成堵塞異常報告；

36、若檢測到的外觀影像信息與正常管道外觀信息存在差異，則判斷對應段管道外觀異常，并生成外觀異常報告；

37、部署在所述遠程控制終端上的聲音檢測算法對聲信號進行異常識別；

38、若檢測到的實時聲信號觸發聲音閾值，則判斷對應段管道發生泄露，并生成泄露報告。

39、作為上述方案進一步的改進，所述數據處理模塊對所述實時外觀影像信息、實時內部溫度影像信息和實時聲信號進行預處理，包括去噪、增強和格式轉換。

40、作為上述方案進一步的改進，所述圖像檢測算法采用yolov8目標檢測算法；所述聲音檢測算法基于聲信號的頻率和幅度進行異常識別。

41、作為上述方案進一步的改進，所述堵塞異常報告、外觀異常報告和泄露報告包括異常位置、異常類型和異常程度。

42、由于本發明采用了以上技術方案，使本技術具備的有益效果在于：

43、1、本發明提供的一種露天管道檢測機器人，通過可拆卸設置的驅動主體和檢測主體，便于將本管道檢測機器人安裝設置在目標檢測管道的外壁上，并依靠驅動輪和支撐輪的限位設計，能夠在管道外壁上穩定行走，無需停產也無需額外架設軌道，如此的設置，使其能夠適應復雜地勢條件下的管道檢測任務，全面監測管道的健康狀態，大大提高了檢測效率和覆蓋范圍，減少了人工檢測的局限性和風險；

44、另外在本發明中，通過配備先進的聲學傳感器、紅外攝像頭、影像攝像頭以及高效的數據分析算法，能夠?qū)崟r(shí)監控管道的外部和內部狀況，包括壁厚變化、表面損傷、沉積物分布等信息，從而能夠有效的識別出管道堵塞、管道泄露或管道表面損傷；這種多傳感器融合的設計實現了聲-光-影像多場信息的綜合分析，能夠有效預測潛在風險點并提前預警，從而顯著提高了管道檢測的智能化水平，有效防止突發事件的發生，保障管道的安全運行；

45、本發明不僅適用于常規露天管道的檢測，還可廣泛應用于稀土礦溶浸開采等領域的管道健康監測，從而能夠提升稀土提取效率，優化管道管理流程，為行業的可持續發展提供有力支持。

46、2、本發明提供的一種露天管道檢測方法，通過自動化、智能化的檢測方式，本發明顯著提升了露天管道的管理效率，減少了人力投入和檢測時間，同時，實時數據傳輸和智能分析功能使得管道維護決策更加科學、及時，從而降低了運營成本，提高了管道管理的整體效益；

47、本發明通過智能化的檢測手段，減少了人員在危險環境中的作業時間，降低了因管道泄漏、堵塞等事故對人員安全造成的威脅。同時，及時發現管道潛在問題能夠有效防止有害物質泄漏，從而對環境保護起到積極作用。
