本發明大體上涉及生產如聚合物或其它化學品等產品的技術。更具體地說，本發明涉及監測化學過程的技術以及設備。
背景技術：

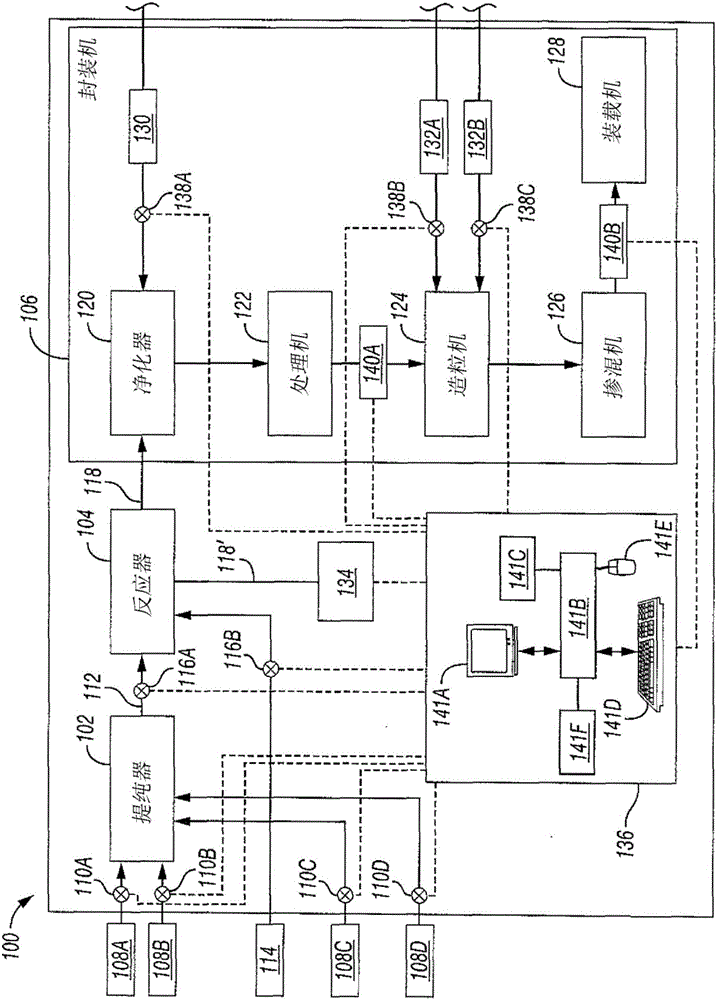

：聚合物可以通過使某些化學物質通過生產過程來生產。可以對化學物質(如乙烯、氫氣以及氮?dú)猓约肮簿蹎误w)進行提純且使其通過反應器且與催化劑合并而形成樹脂。然后可以將樹脂封裝成產品用于如膜的產品中。在一些情況下，可以將添加劑并入樹脂中以獲得所期望的產品。已經研發出生產聚合物的技術。聚合物生產的各個方面的實例提供于美國專利第8032328號、第6365681號、第8354481號以及第8742035號中，所述美國專利的整個內容通過引用結合在此。技術實現要素：在至少一個方面中，本發明涉及一種監測色譜儀的方法，所述色譜儀用于控制化學產品的生產。所述方法包括：對生產期間用于形成化學產品的化學組分的化學混合物進行取樣；利用色譜儀測量樣品組成和依據所測量的組成來調整化學組分的量；利用至少一個量表測量樣品的實際參數；依據所測量的組成以及所測量的實際參數，使用狀態方程式確定樣品的預期參數；以及通過比較預期參數與實際參數來檢測色譜儀的故障。在另一個方面中，本發明涉及一種監測由化學組分形成的化學產品的生產的方法。所述方法包括通過使化學組分通過反應器來形成化學混合物、控制形成以及監測控制。控制包括：在形成期間收集化學混合物樣品；在形成期間利用色譜儀測定樣品組成；以及依據所述測定來調整至少一種化學組分在反應器中的通過。監測包括：測量樣品的實際參數；依據所測定的組成和所測量的實際參數，使用狀態方程式確定樣品的預期參數；比較樣品的預期參數與實際參數；以及依據所述比較來調整控制。最后，在另一個方面中，本發明涉及一種監測化學產品生產的方法。所述方法包括：通過使化學組分通過反應器來形成化學混合物；控制化學產品的生產；以及檢測色譜儀的故障。控制包括：對在生產期間用于形成化學產品的化學組分的化學混合物進行取樣；利用色譜儀測量樣品組成；以及依據所測量的組成調整化學組分的量。檢測包括：利用至少一個量表測量樣品的實際參數；依據所測量的組成和所測量的實際參數，使用狀態方程式確定樣品的預期參數；比較預期參數與實際參數；以及依據所述檢測來調整控制。附圖說明出于說明本發明的目的，附圖中繪示的形式具有示范性；然而，應了解，本發明不限于所示精確配置和儀器。圖1是描繪化學產品生產和其所用監測儀的示意圖；圖2是更詳細描繪圖1反應器的示意圖；圖3是更詳細描繪圖1監測儀的示意圖；圖4是更詳細描繪圖1凈化器的示意圖；圖5是更詳細描繪圖1造粒機的示意圖；以及圖6是描繪化學產品生產監測方法(包括監測色譜儀)的流程圖。具體實施方式以下說明包括實施本發明技術的示范性裝置、方法、技術和/或指令順序。然而，應了解，所述實施例可以在沒有這些具體細節的情況下實施。本發明涉及化學產品(例如聚合物)生產的監測和/或其所用色譜儀的監測。生產工藝可以涉及化學組分(如化學物質(例如乙烯、氮?dú)狻錃?、共聚單體和催化劑)形成化學混合物的反應。在反應期間，可以對化學混合物進行取樣以使用色譜儀檢測其組成。如本文所用，術語色譜儀通常是指能夠測量化學混合物組成的所有裝置，如氣相色譜儀或氣體組成分析儀。依據此監測，可以改變生產工藝和/或化學組成，例如通過調整化學組分在輸入端的流速來改變。還可以測量樣品的實際參數且與利用所檢測的組成確定的預期參數進行比較。可以利用比較來檢測色譜儀的故障。在色譜儀用于控制生產的情況下，可以調整其中檢測到故障的色譜儀，或可以使用替代控制。圖1是描繪化學產品(如聚合物)生產100以及監測這種生產的示意圖。在圖1的實例中，具體化學組分，如氣體(例如乙烯、氮?dú)狻錃?、共聚單體、催化劑以及添加劑，被描繪為形成化學產品所用的輸入物質。圖1中所用的監測可以配合所描繪的生產或其它化學工藝使用。如圖1所示，生產包括：利用提純器102進行提純、利用反應器104進行反應，以及利用封裝機106進行封裝。提純包括通過相應入口(例如閥門)110a-d接收各種化學組分，如乙烯108a、氫氣108b、氮?dú)?08c以及共聚單體108d。盡管描繪了具體的化學組分，但多種化學組分可以輸入后提純，如冷凝劑(例如異戊烷)。提純可以使用一或多個用于從化學組分中除去污染物和/或非期望物品和/或產生經提純的化學成分的常規提純器102(如氫氣提純器或過濾單元)進行，統稱為參考編號112。反應器104包括接收來自提純器102的經提純的化學組分112以及催化劑114。經提純的化學組分112以及催化劑114可以通過控制器116a,b提供到反應器104中。反應器104可以是例如氣相流化床反應器，其用于化學組分112的分子發生反應，同時利用催化劑114產生化學反應以形成化學混合物(例如樹脂)118。反應器實例提供于美國專利第8742035號以及第8354481號中，所述美國專利預先通過引用結合在此。化學混合物118傳送到封裝機106封裝以及加工供使用。封裝106可以涉及例如將化學混合物的形狀以及結構改變成可使用的產品。如圖所示，封裝可以涉及以下中的一種或多種：利用凈化器120凈化；利用處理機122進行顆粒處理；利用造粒機124造粒；利用摻混機126進行團粒摻混；以及利用裝載器128裝載。凈化120可以涉及清洗化學混合物118。凈化120時，可以添加額外化學組分，如氮?dú)?30。顆粒處理122可以涉及使化學混合物成形為顆粒供輸送或使用。造粒124可以涉及使顆粒成形為團粒。在造粒124期間，可以任選地添加添加劑，如干燥添加劑132a和/或液體添加劑132b。團粒摻混126可以涉及摻混一或多個團粒和/或其它添加劑。然后可以裝載128最終產品供運輸。裝載128可以包括封裝于容器、儲倉、運輸裝置或其它裝置中供日后使用。還如圖1中所示，生產100還可以包括監測儀134以及至少一個控制器136。控制器136可以是監測儀134的一部分和/或與其分離。監測儀134可操作地連接到用于接收化學混合物118的樣品118'的反應器104。監測儀134可操作地連接到反應器104以便接收化學混合物118的樣品118'。控制器136可操作地連接到各種閥門110a-d以及116a-b以便依據從監測儀134接收的數據向各種閥門發送指令信號。與控制器136以及各種組件(如閥門110a-d、116a-b、138a-c，以及監測儀134)的通信用短劃線示意性地描繪。關于生產100，可以提供額外的閥門138a、b、c以允許通過控制器136對其進行控制。檢查器140a,b還描繪為向控制器136提供數據。檢查器140a,b可以是例如能夠測量所產生聚合物的各種形式的產品參數的傳感器或其它裝置。舉例來說，可以提供檢查器140a測量顆粒處理122所產生的粒狀聚合物的重量、尺寸、含量或其它參數。這個信息可以反饋回到控制器136供分析和/或調整。如所示的控制器136是具有監測儀141a、中央處理單元(CPU)141b、通信器141c、鍵盤141d、小鼠141e和數據庫141f的計算機。控制器136可操作地連接到如所示的生產100的各個部分以便通過通信器141c與其通信。通信器141c可以是例如網絡、電纜、無線鏈路、收發器或其它通信裝置。所收集的數據可以儲存于數據庫141f中且發送到CPU141b處理。控制器136可以用于接收以及分析數據，且作為其回應，發送控制指令。控制器136利用例如預先存在的軟件來工作，所述軟件能夠依據輸入數據來啟動各個閥門110a-d、116a-b、138a-c或工藝中的其它部分的控制。可用于控制生產過程的軟件的實例包括可購自UNIVATION的APC+TM(參見：www.univation.com)以及可購自W.R.GRACE&CO.TM的UNIPOLUNIPPACTM高級過程控制軟件(參見：www.grace.com)。圖2是描繪利用圖1反應器104進行反應以及使用監測儀134監測的示意圖。雖然圖2繪示反應器104的一個實例，但監測儀134可以配合各種反應器或生產100的其它部分使用。反應器和相關裝置以及方法的實例提供與美國專利申請第8742035號，所述申請預先通過引用結合在此。如此圖中所示，反應104包含反應器單元242和流動回路244。流動回路244提供經提純的化學組分112(經提純的化學組分108a-d)傳送到反應器單元242中的流體路徑。經提純的化學組分112經由流動回路244再循環通過反應器單元242且與催化劑114混合而形成化學混合物。反應器單元242可以用于使化學混合物產生反應以形成樹脂。沿著流動回路244提供循環氣體壓縮機246以及循環氣體冷卻器248。氣體壓縮機246可以是能夠選擇性地壓縮和/或加熱化學組分112的常規氣體壓縮機。循環氣體冷卻器248可以是常規冷卻器，如利用泵使冷卻流體循環通過其的熱交換器。監測儀134可操作地連接到流體回路244以便采集形成化學混合物118的再循環化學組分112的樣品118'。如圖所示，監測儀134與循環氣體壓縮機246耦聯以選擇性地從流體回路244中抽吸流體且將所述流體抽回到流體回路244中，如箭頭所示。還如圖2中所示，監測儀134可以與一或多個內部和/或外部控制器136a,b偶聯以便執行分析和/或發送指令。在這個實例中，內部控制器136a用于收集測量結果且執行分析，且提供外部控制器136b用于接收數據以及向閥門110a-d發送控制指令以控制化學物質向反應器104中的流動。此控制可以用于例如在再循環化學組分112形成化學混合物118時調整再循環化學組分112的組成。反應104還可以包括催化劑容納槽252以便儲存催化劑114于其中，以及催化劑進料器(或控制器)116b以選擇性地將催化劑分散到反應器單元242中。可以提供產品室254以及產品鼓風機256，以收集、儲存以及冷卻通過反應104所產生的化學混合物118。可以提供閥門258以選擇性地將化學混合物118釋放到封裝機106中。圖3是描繪生產100的另一種視圖的示意圖，其中對監測儀134更詳細地繪示。如此視圖中所示，監測儀134可操作地連接到反應器104以自其接收化學混合物118的樣品118'。監測儀134包括色譜儀358、量表360a-c以及控制器136a,b。色譜儀358可以是例如能夠檢測流體組成的常規氣相色譜儀。色譜儀358可操作地連接到反應器104以自其接收樣品118'以及測定其組成。量表360a-c分別包括壓力指示器、密度計(或密度測量計)以及溫度計。雖然描繪了特定的量表，但應了解可以提供任意數目個能夠測量樣品118'參數的傳感器和/或量表。來自色譜儀358以及量表360a-c的數據可以傳送到控制器136a,b。量表360a-c可以是常規溫度計、壓力計或其它量表。用于測量樣品118'的物料流密度的密度計360b可以是例如高精確度密度計(例如科氏效應(CoriolisEffect)密度計)、密度測量儀器(例如振動筒密度計、振動叉密度計、輻射密度計、超聲波密度計、位移測量計，或液柱差壓計)，和/或密度采樣器(例如圓筒重量測量或位移測試儀，如比重計)。控制器136a可以用于收集以及分析從色譜儀358、量表360a-c或其它來源接收的數據。舉例來說，如圖1所示，可以將其它輸入數據(如來自檢查140a,b的數據)饋入控制器136a中以分析生產100的各方面，如產品、設備以及工藝。舉例來說，也可以監測和/或推測生產參數，如氣體速度、氣體密度、循環氣體的質量流速、在冷卻器中冷凝的循環氣體的百分比、溫度、循環氣體壓縮機的可靠性指標、工藝設備的積垢指標、原材料排放損耗等。控制器136a可以收集、分選、分析數據和/或以其它方式將數據處理成可使用的形式。可以收集生產數據以確認生產操作，如反應操作。舉例來說，可以通過控制器136a收集色譜儀358的測量結果，且利用數據控制生產100。色譜儀358可以是例如聯機反應器色譜儀358，其可以提供讀數以確保反應器104的組成是在制造產品規格界限內的產品所需的預定義操作范圍內，計算其中生產速率不能直接測量的精確生產速率，測定為了控制以及最大化生產速率所需的組成變化，計算用于確保反應器有效且可靠操作的操作參數，和/或測定工廠的樹脂凈化工段中所需的凈化氣體流量。色譜儀358可以通過向控制器136a,b提供組成測量結果而用于控制生產，所述控制器136a,b是用于選擇性地啟動閥門110a-d以調整化學組分110a-d的流動，從而改變化學混合物118的組成。監測儀134還配合量表360a-c提供以監測色譜儀358的操作。控制器136a也可以執行計算，以依據通過色譜儀358所測定的樣品118'的組成以及量表360a-c所產生的測量參數來測定化學混合物118的預期參數。在實例中，可以利用狀態方程式將測量數據(如得自密度計360b的密度以及色譜儀358所檢測的組成)組合，以計算化學混合物118的預期參數，如預期密度。狀態方程式是用于計算多組分氣相以及液相混合物的各種熱力學特性，如摩爾密度、理想氣體可壓縮性、摩爾焓以及逸度。舉例來說，以下本尼迪克特-韋布-魯賓(Benedict-Webb-Rubin，BWR)狀態方程式可以用于計算多組分氣相或液相混合物的摩爾密度以及相應壓縮系數、摩爾焓以及逸度系數：其中P是絕對壓力，T是絕對溫度，R是理想氣體常數，且ρ是摩爾密度。Bo、Ao、Co、a、b、c、α、γ是與如下組成相關的BWR方程式常數：其中Xm表示混合物的BWR方程式恒定常數，xj是組分j的BWR方程式恒定常數，yj是混合物中組分j的摩爾分?jǐn)?shù)，且r是下表中所示的指數值：表1-指數值常數r常數rBo1b3Ao2c3Co23a32每種組分的恒定常數Co是作為溫度的函數而給出。溫度相關性是以如下溫度多項式表示：若TLOj≤T≤THIj，則若T>THIj，則若T<TLOj，則其中CZj、C1j、...、C5j是組分j的恒定參數，且TLOj、THIj是組分j在Co方程式中的溫度極限。如本文所用，術語“狀態方程式”是使混合物特性與組成關聯的任何關系。雖然BWR狀態方程式如上描述為可以使用的實例關系，但應了解可以使用其它狀態方程式，如雷德利希-孔(Redlich-Kwong)狀態方程式。另外，可以利用使組成測量結果與二次測量結果關聯的其它方法。若提供不同的二次測量結果(如熱容量或粘度)，則可以使用不同關系。舉例來說，若提供液體粘度的測量結果，則可以使用計算多組分混合物粘度的伊利(Ely)和漢雷(Hanley)方法。預期參數(如密度)一經測定，則可以對預期參數與量表360a-c所獲得的實際測量結果(如實際密度)進行比較。監測以及比較數據的技術實例提供于美國專利第8032328號中，所述美國專利預先通過引用結合在此。在比較表示實際參數以及預期參數在可接受范圍內和/或預定范圍內的情況下，然后可以校驗生產100。在比較表示差值超出可接受范圍和/或預定范圍外的情況下，可以啟動控制器136b以對生產100作出調整，例如調整閥門110a-c中的一或多個以改變組成。還可以對工藝設想其它修正。控制器136b可以與軟件(如APC+TM或UNIPOLUNIPPACTM)和/或邏輯以及相關硬件一起提供以依據所分析數據執行指令。控制器136b可以從控制器136a和/或從數據源(如色譜儀358以及量表360a-c)接收原始數據和/或分析過的數據。控制器136b可以與生產100的多個部分耦聯以便依據數據且根據預定邏輯來執行指令。舉例來說，控制器136b可以與閥門110a-d耦聯以便依據所測量和/或分析的數據選擇性地調整其流速，從而控制化學組分110a-d和/或由其產生的樹脂118的組成。反應器控制技術的實例提供于美國專利第8742035號以及第8354481號，所述美國專利預先通過引用結合在此。圖4和圖5繪示圖1封裝機106的部分的實例。圖4更詳細地繪示凈化器120的凈化。如此圖中所示，凈化120包含產品凈化倉464、篩466、儲存?zhèn)}468、輸送系統470以及料斗472。將來自反應器104的化學混合物118傳送到產品凈化倉464儲存。可以向產品凈化倉464施加化學組分465，如氮?dú)猓铱梢酝ㄟ^喇叭口474排放化學混合物118的一部分。剩余化學混合物118可以用篩466篩分。篩分過的化學混合物118可以送入中間物儲存?zhèn)}468。篩分過的化學混合物118的至少一部分(例如氣體部分)可以通過輸送系統470傳送且可以再循環回到中間物儲存?zhèn)}468中輸送系統470可以包含多個冷卻組件，如過濾器476a、冷卻單元476b、鼓風機476c以及后冷卻器476d。所儲存的化學混合物118可以選擇性地通過閥門478送入緩沖漏斗472中。緩沖漏斗472可以選擇性地將化學混合物118傳送到封裝106的其它部分，如造粒機124。如圖所示，關于凈化120，可以任選地提供檢驗140a，以向控制器136a提供數據或其它輸入。圖5是更詳細地描繪造粒124的示意圖。凈化過的化學混合物118從凈化120傳送到造粒124以便再成形為可使用的產品。如圖所示，造粒124包含進料器480、水槽482以及裝載倉484。進料器480包含進料斗486a、齒輪泵486b、過濾網組合486c以及造粒單元486d，以傳遞凈化過的化學混合物118且使其成形為團粒418。沿著進料器480施加干燥添加劑132a以及液體添加劑132b以形成團粒418。團粒418循環通過水槽482且被泵488a和冷卻器488b所循環的水冷卻。還提供團粒干燥器488c以將團粒418干燥后裝載到裝載倉484中。可以在140b檢驗團粒418且將數據饋入控制器136a中。故障檢測和校驗在操作中，監測儀134可以用于監測生產100，如圖1和圖3所示。將化學組分(如提純過的反應氣體(例如108a,b)以及催化劑(例如112))饋入反應器104中，在反應器104中產生聚合物。使用色譜儀358測量反應氣體組成。還可以通過監測儀134進行檢查以校驗組成測量結果。若校驗，則組成測量結果可以用作控制器(例如136b)的輸入，從而在需要按期望組成維持反應氣體時調整反應器饋料(例如入口110a-d、116a,b)。反應器104中可以進行連續聚合工藝(例如生產100)，其中聚合物產品的特性以及聚合速率可以經由閥門110a-d通過調整化學組分(例如反應氣體)110a-d的組成來控制。監測儀134可以用于校驗色譜儀358所取得的測量結果。此校驗可以如下進行：采用實際測量結果(如工藝物料流密度)，與依據色譜儀358取得的測量結果所計算的預期測量結果進行比較。物料流密度或其它參數可以使用針對此類參數所設計的儀器(例如量表360a-c)來測量。可以使用適合的狀態方程式，如BWR狀態方程式，利用控制器136a分析得自色譜儀358的組成測量結果以及樣品118'的實際測量結果，如物料流溫度以及壓力，以確定預期參數，如物料流密度。可以對預期物料流密度計算值與測量密度讀數進行比較以檢測色譜儀358的功能障礙。比較測量密度與預期密度以確定兩個值之間的差異是否在預定義限值內。比較分析結果還可以用于例如觸發警報、發送正確消息和/或使用控制器136b執行自動化動作。使用統計學方法選擇限值。比較可以利用預期密度與測量密度之間的絕對或相對差異。比較還可以使用例如針對這些值的限值檢查、針對這些值比率的限值檢查、已確立的工藝過程統計控制方法和/或多種故障檢測方法、使用常規技術檢測潛在錯誤。使用密度計讀數為校驗色譜儀358的讀數且因此調整監測儀134的性能提供一種手段。若測量密度與計算密度之間存在很小差異到無差異，則氣體組成測量結果被認為是準確的且用作控制器136b的輸入，從而通過操控反應器饋料(例如110a-d)來維持反應氣體組成。在預測密度與測量密度之間的差值超出預定水平的情況下，所述差值可能是檢測到故障的指示。若檢查指示組成測量結果可能是錯誤的(例如存在所給定限值外的差異)，則可以觸發預定的人工和自動化動作。可以觸發的人工動作包含確定故障起因的故障處理、替換潛在堵塞的過濾器、重新校準色譜儀、檢查其它儀器讀數(例如壓力、溫度以及密度)的正確功能，以及檢查可能導致錯誤組成測量結果的其它問題。人工動作還可以包含人工操作反應器104的程序，從而排除使用可能依賴于色譜儀錯誤讀數的高級過程控制以及計算。也可以啟動自動化控制動作且產生觸發預定干預的警報。干預的一些實例可以包含：排除使用因控制目的而導致故障的色譜儀讀數，或使用上一個確認過的得自色譜儀的值直至故障排除為止。自動化步驟還可以包含將氣體組成控制器模式改變?yōu)榻导?jí)控制狀態，所述降級控制狀態的設計是為了在缺乏可靠的組成測量結果的情況下使組成在有限的時間內保持接近目標。在一些情況下，可以調整生產，以便可以根據預定目標輸入化學組分的量(例如通過控制閥門110a,b)，從而產生預定組成。若故障不明確，則可以自動關閉色譜儀針對較高水平控制的使用(稱為‘?dāng)[脫控制’)。此類較高水平控制可以是依據測量組成來控制反應器生產速率以及樹脂產品質量的高級過程控制應用程序。當這些控制被擺脫時，可以將潛在操控變量(如反應器溫度、壓力以及原材料進料速率)安設成人工操作模式以避免使用色譜儀358作為控制器。監測期間所進行的分析(例如比較)可以利用其它故障檢測或分析技術進一步分析，如包括以下的技術：評價歷史數據以及預測輸出、過濾范圍外偏差、對反應器(例如氣相聚乙烯設備)執行物料平衡的隨機建模方法、排除分析結果中的高值以及低值，和/或檢測屬于高限值和低限值外部的分析測量結果。可以配合本發明監測使用的故障檢測的實例是由APC+TM或UNIPOLTM軟件以及相關文獻提供；QingsongYan，《利用過程監測應用程序的基于模型和數據驅動的故障診斷方法(Model-BasedandDataDrivenFaultDiagnosisMethodWithApplicationstoProcessMonitoring)》，凱斯西儲大學(CaseWesternReserveUniversity)，2004年5月；以及美國專利/申請第20130069792號、第7720641號、第8121817號、第7346469號，所述文獻的整個內容通過引用結合在此。雖然本文所提供的方法描述與化學工藝(如聚合)相關的技術，但應了解本文中的方法可以配合其它化學工藝使用。另外，雖然初級測量描述為色譜儀的組成測量且二級測量描述為密度，但是此類初級測量可以通過其它組成檢測裝置進行，且此類二級測量可以使用能夠測量不同參數(如熱容量、熱導率、電導率、光學特性等)的量表或裝置進行。實例在氣相流化床反應器中進行的連續操作聚合工藝是使用基于鈦的催化劑來生產聚乙烯。聚合的單體是乙烯以及1-己烯。反應器是在約270psig(18.62巴)的反應器總壓力以及約84℃的反應器床層溫度下操作。近似的平均反應器氣體組成是0.3mol％氫氣、71mol％氮?dú)狻?5mol％乙烯、1.0mol％乙烷、0.4mol％甲烷、11.6mol％異戊烷、0.5mol％1-己烯以及0.3mol％其它各種烴。測量過的樣品氣體密度是1.488lbs/cuft(0.0238g/cm3)且使用本尼迪克特-韋布-魯賓狀態方程式所計算的預期密度是1.446lbs/cuft(0.0232g/cm3)。這兩種密度的比率是平均0.972。密度比的統計分析表示，預計所述比率通常在0.965到0.985的范圍內。在一點處，異戊烷、1-己烯以及氮?dú)獾慕M成測量結果偏離平均值，值變?yōu)榧s14.1mol％異戊烷、0.7mol％1-己烯以及68.0mol％氮?dú)狻＠眠@些測量結果的氣體密度計算值是1.499lbs/cuft(0.0240g/cm3)且測量密度是1.478lbs/cuft(0.0237g/cm3)。兩個密度值的比率是1.025，其超出正常預期限值外。執行分析儀維護且異戊烷、1-己烯以及氮?dú)獾慕M成恢復接近平均運作值。測量密度保持在1.478lbs/cuft(0.0237g/cm3)，但計算密度變?yōu)?.442lbs/cuft(0.0231g/cm3)。于是，兩個密度值的比率是0.976(位于正常預期范圍內的值)。圖6是描繪方法600的流程圖，方法600用于監測控制化學產品(如聚合物)生產所用的色譜儀。所述方法包括：690-對生產期間用于形成化學產品的化學組分的化學混合物進行取樣；691-利用色譜儀測量樣品組成和依據所測量的組成來調整化學組分的量；692-利用至少一個量表測量樣品的實際參數；693-依據所測量的組成以及所測量的實際參數，使用狀態方程式確定樣品的預期參數；以及694-通過比較預期參數與實際參數來檢測色譜儀的故障。所述方法還可以包括在預期參數與實際參數之間的差值在預定范圍內的情況下，依據比較來校驗色譜儀；或在預期參數與實際參數之間的差值超出預定范圍外的情況下，依據比較來選擇性地調整色譜儀。所述調整可以包括依據色譜儀測量的組成來停止調整化學組分的量、根據預定目標來調整化學組分的量，和/或重新校準色譜儀。所述方法可以按任何順序進行并且可視需要重復。可以利用所述方法生產膜。本發明可以按其它形式實施而這些形式不脫離本發明的精神和其本質屬性，并且相應地，指定本發明的范圍時，應該參考所附權利要求書而非前文說明書。當前第1頁1 2 3
