本發明屬于電子信號偵測技術領域的無源定位技術。

背景技術：

電子信號偵察系統的資源調度主要包括被動搜索、跟蹤及任務調度三部分內容。被動搜索的主要任務在于選取合理的搜索參數，使得發現輻射源目標快、發現輻射源目標數多，達到最優的搜索性能。在相控陣偵察系統中，是按照編排好的波位序列依次對整個區域進行搜索，搜索時能根據實際情況對搜索任務的參數自適應改變，所以對于被動偵察搜索系統的主要設計是參數設計。在整個空域上的調度優化，需要考慮高優先級任務搶占搜索資源，可采用最優分區搜索算法，確定各區域輻射源目標被發現的平均時間、消耗的雷達資源與搜索幀周期以及輻射源目標強度的關系，并在系統時間資源和區域重要性加權的約束下推導出使輻射源信號被發現的平均時間最小的區域搜索幀周期，實現自適應的分區搜索。

Wiener等人提出的維納濾波理論奠定了現代濾波理論，也促進了對于輻射源目標跟蹤濾波技術的發展，。Singer等人將kalman濾波運用到機動輻射源目標的跟蹤處理中，提出了一系列機動輻射源目標的跟蹤方法，使得單輻射源目標跟蹤技術日趨完善。之后，交互多模型算法成為一種廣泛研究的機動輻射源目標跟蹤方法。對波束駐留任務調度的研究，自適應資源調度算法是目前最有效的一種調度算法。

本發明提出一種時差定位系統多波束資源優化調度方法，通過波束波形聯合自適應調度，建立能量約束模型，使資源管理在綜合探測效能方面得到顯著提高。

技術實現要素：

本發明為提高為時差定位目標截獲概率和使用效能，通過結合多波束資源調度和參數自適應跟蹤算法，提出了一種時差定位系統多波束資源優化調度方法，用于提高時差定位系統對目標信號的截獲概率。

為提高截獲概率和使用效能，在時差定位系統中分別設計了帶寬為500MHz的雷達信號時差搜索、定位通道和采集通道，對應不同天線波束的各個通道既可獨立工作，也可協同工作，采用自適應波束調度方法實現對輻射源信號的多目標時差測量和定位。為了解決寬波束頻掃時差定位系統資源調度的難題，通過設計寬波束掃頻時差定位系統自適應調度算法的實現框架，采用自適應調度任務參數自適應生成、任務優先級評估及調度自適應執行算法，可有效地解決寬波束掃頻時差定位系統的資源管理問題，使得系統的各類資源在搜索、目標跟蹤及其它類型的任務之間合理分配，從而充分發揮偵察系統效能。

為了解決寬波束頻掃時差定位系統資源調度的難題，通過設計寬波束掃頻時差定位系統自適應調度算法的實現框架；自適應調度任務參數自適應生成、任務優先級評估及調度自適應執行算法，可有效地解決寬波束掃頻時差定位系統的資源管理問題，使得系統的各類資源在搜索、目標跟蹤及其它類型的任務之間合理分配。

本發明的有益效果是：寬波束頻掃時差定位系統資源自適應調度能夠有效地在搜索任務、目標跟蹤及其他類型的任務之間合理的分配寬波束掃頻時差定位系統的波束、頻率、時間資源，綜合考慮時空頻資源多域約束，實現對各類電子信號的多模式一體化探測，縮短目標發現時間，保證跟蹤穩定度。

附圖說明

附圖1被動雷達自適應調度系統圖。

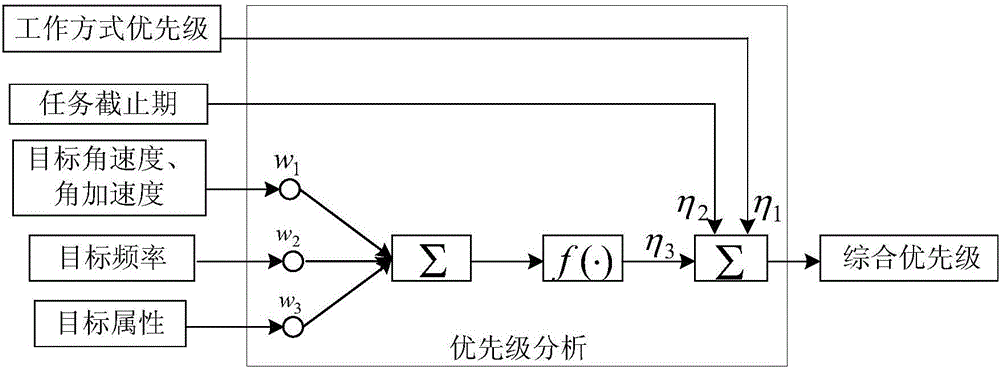

附圖2優先級分析器。

附圖3調度執行器。

附圖4自適應調度功能框圖。

具體實施方式

以下結合附圖對本發明進行說明，應當理解，此處所描述的附圖僅用于說明和解釋本發明，并不用于限定本發明。

本發明的時差定位系統多波束資源優化調度方法流程示意圖如附圖1所示，包括如下步驟：

s1.任務優先級加入信號功率密度配置各波束時間資源權重；

s2.申請任務參數生成器：調度申請任務參數生成器產生下一次調度的申請任務及其參數，包括跟蹤波束指向、跟蹤頻率、采樣周期，如表1所示；

s3.搜索方式：使用分區域搜索方式，采用分區搜索的方式，根據空間區域的重要程度和輻射源目標分布強度為準則進行區域劃分；

s4.自適應調度策略：在優先級的限制下，自適應策略能實時地平衡各種任務所要求的時間、頻率和能量資源，為每一個調度間隔形成一個最佳的事件序列；

s5.調度任務優先級使用綜合優先級，排序按照三個原則：(1)任務越重要越先調度，(2)任務越緊迫越優先被調度，(3)輻射源目標重要性越高的越先調度，定義綜合優先級函數為：

F＝f(pri,d,m)；

其中pri是任務工作方式優先級，d是任務的截止期，m為包括輻射源目標角速度、頻率在內的各目標特性；

s6.優先級分析器由任務的重要性、任務截止期和輻射源目標特性共同決定；

s7.調度執行器，由執行隊列、刪除隊列、延遲隊列，調度器構成，最申請任務進行調度執行；

s8.功能實現過程，調度器讀取任務序列進行調度分析，滿足調度原則的將其送入執行隊列，并把雷達可用資源分配給該事件；

s9.將不滿足該調度間隔加時間窗后滿足下次調度的事件送入延遲隊列，延遲隊列中的事件將參與下一調度間隔的調度分析；

s10.加窗后仍然不滿足下次調度的送到刪除隊列，刪除隊列中的事件直接丟棄。

表1參數設計表
