本發明涉及病理診斷設備技術領域，具體為一種病理診斷自動染色分析裝置。

背景技術：

病理診斷是對手術切下或尸體解剖取下之腫瘤標本，固定染色后，在顯微鏡下進行組織學檢查，以診斷疾病，在治療前，用鉗取、切除或切取方法取得腫瘤組織，固定染色后在顯微鏡下進行病理診斷，以往在進行染色觀察時，都需要醫務人員進行手動操作，然后進行主觀判斷，影響后期病情的治療恢復，長此以往，大大增加了醫務人員的工作難度。

技術實現要素：

本發明要解決的技術問題是克服現有的缺陷，提供一種病理診斷自動染色分析裝置，將病變組織以及染色劑加入到試管內，實現自動分離和涂片，避免人工操作出現的誤差，檢測效率高，使用方便，可以有效解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：一種病理診斷自動染色分析裝置，包括工作臺，所述工作臺的上表面右端前側設有控制器，所述工作臺的下表面四角設有腳座，所述工作臺的左側安裝孔內設有軸承座，所述軸承座內設有轉軸，所述轉軸的上端面設有擺臂，所述擺臂的兩端鉸接有套環，所述套環內設有試管，所述轉軸的下端面設有延伸軸，所述工作臺的下表面左側設有第一步進電機，所述第一步進電機的輸出軸通過皮帶與延伸軸的下端部相連，所述工作臺的上表面右側設有固定桿，所述固定桿上設有電子顯微鏡，所述電子顯微鏡的上端觀察口設有攝像機，所述固定桿的上端部設有顯示屏，所述固定桿的中部設有安裝座，所述工作臺的上表面后側設有電動伸縮桿，所述電動伸縮桿的上端部設有延伸臂，所述延伸臂的前端部設有活塞筒，所述控制器的輸入端與外部電源的輸出端相連，所述控制器包括電器控制模塊和分析處理模塊，所述電器控制模塊的輸出端分別與第一步進電機、電子顯微鏡和電動伸縮桿的輸入端相連，所述分析處理模塊的輸入端與攝像機的輸出端相連，所述分析處理模塊的輸出端與顯示屏的輸入端相連。

作為本發明的一種優選技術方案，所述安裝座的左側面水平設有導向軸，所述導向軸的左端面固定有側板，所述導向軸的中部滑動連接有滑動座，所述滑動座的前側面設有載玻片。

作為本發明的一種優選技術方案，所述安裝座的右側面固定有第二步進電機，所述側板側面與導向軸水平的位置設有圓形通孔，所述圓形通孔內設有絲杠，所述第二步進電機的輸出軸通過聯軸器與絲杠的右端部相連，所述第二步進電機的輸入端與電機控制模塊的輸出端相連。

作為本發明的一種優選技術方案，所述活塞筒的下端面設有進料管和出料管，所述出料管的端口設有條狀的涂布管，所述進料管和出料管的上端部分別設有電磁控制閥，所述電磁控制閥的輸入端與電機控制模塊的輸出端相連。

作為本發明的一種優選技術方案，所述活塞筒包括內部的活塞桿，所述延伸臂的前端上側面設有驅動氣缸，所述驅動氣缸的前側面設有驅動塊，所述驅動塊與活塞桿的上端部相連，所述驅動氣缸與外部氣泵相連，所述外部氣泵的輸入端與電機控制模塊的輸出端相連。

與現有技術相比，本發明的有益效果是：本病理診斷自動染色分析裝置通過第一步進電機帶動轉軸轉動，試管在離心力的作用下變?yōu)樗綘顟B(tài)旋轉，使得試管內的病變組織和染色劑均勻混合并產生分層，離心完畢后，電動伸縮桿帶動活塞筒向下移動，進料管進入試管內對應層面，驅動氣缸帶動活塞桿向上移動吸取組織液，然后第二步進電機工作帶動絲杠轉動，使得滑動座以及載玻片移動到導向柱的左端，驅動氣缸帶動活塞桿向下運動，通過涂布管均勻地在載玻片上涂布，滑動座向右移動至電子顯微鏡下方，攝像機提取的影像經分析后輸送到顯示屏上，自動分離和涂布，避免人工操作出現的誤差，檢測效率高，使用方便。

附圖說明

圖1為本發明結構示意圖；

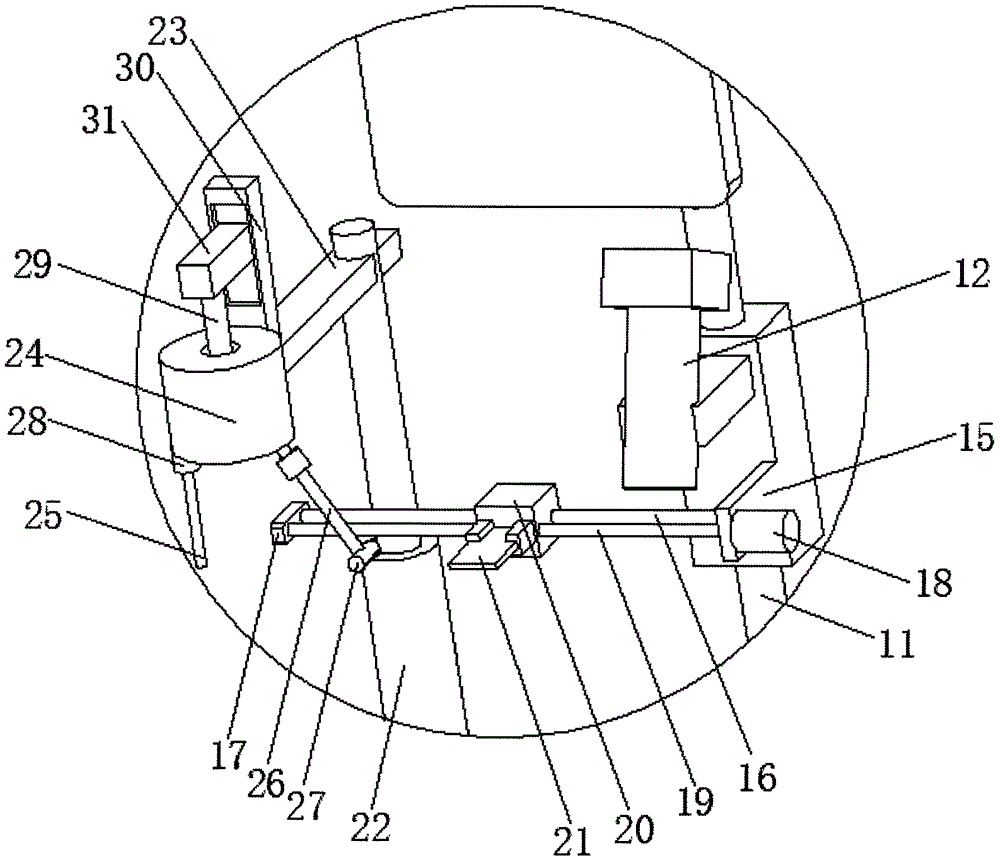

圖2為本發明局部結構示意圖。

圖中：1工作臺、2腳座、3軸承座、4轉軸、5擺臂、6套環、7試管、8延伸軸、9第一步進電機、10皮帶、11固定桿、12電子顯微鏡、13攝像機、14顯示屏、15安裝座、16導向軸、17側板、18第二步進電機、19絲杠、20滑動座、21載玻片、22電動伸縮桿、23延伸臂、24活塞筒、25進料管、26出料管、27涂布管、28電磁控制閥、29活塞桿、30驅動氣缸、31驅動塊、32控制器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種病理診斷自動染色分析裝置，包括工作臺1，工作臺1的上表面右端前側設有控制器32，工作臺1的下表面四角設有腳座2，工作臺1的左側安裝孔內設有軸承座3，軸承座3內設有轉軸4，轉軸4的上端面設有擺臂5，擺臂5的兩端鉸接有套環6，套環6內設有試管7，轉軸4的下端面設有延伸軸8，工作臺1的下表面左側設有第一步進電機9，第一步進電機9的輸出軸通過皮帶10與延伸軸8的下端部相連，通過第一步進電機9帶動轉軸4轉動，試管7在離心力的作用下變?yōu)樗綘顟B(tài)旋轉，使得試管7內的病變組織和染色劑均勻混合并產生分層，工作臺1的上表面右側設有固定桿11，固定桿11上設有電子顯微鏡12，電子顯微鏡12的上端觀察口設有攝像機13，固定桿11的上端部設有顯示屏14，固定桿11的中部設有安裝座15，安裝座15的左側面水平設有導向軸16，導向軸16的左端面固定有側板17，安裝座15的右側面固定有第二步進電機18，側板17側面與導向軸16水平的位置設有圓形通孔，圓形通孔內設有絲杠19，第二步進電機18的輸出軸通過聯軸器與絲杠19的右端部相連，第二步進電機18的輸入端與電機控制模塊的輸出端相連，導向軸16的中部滑動連接有滑動座20，滑動座20的前側面設有載玻片21，工作臺1的上表面后側設有電動伸縮桿22，電動伸縮桿22的上端部設有延伸臂23，延伸臂23的前端部設有活塞筒24，活塞筒24的下端面設有進料管25和出料管26，出料管26的端口設有條狀的涂布管27，進料管25和出料管26的上端部分別設有電磁控制閥28，電磁控制閥28的輸入端與電機控制模塊的輸出端相連，控制器32的輸入端與外部電源的輸出端相連，控制器32包括電器控制模塊和分析處理模塊，電器控制模塊的輸出端分別與第一步進電機9、電子顯微鏡12和電動伸縮桿22的輸入端相連，分析處理模塊的輸入端與攝像機13的輸出端相連，分析處理模塊的輸出端與顯示屏14的輸入端相連，離心完畢后，電動伸縮桿22帶動活塞筒24向下移動，進料管25進入試管7內對應層面，進料管25的電磁控制閥28打開，出料管26的電磁控制閥28關閉，驅動氣缸30帶動活塞桿29向上移動吸取組織液，然后第二步進電機18工作帶動絲杠19轉動，使得滑動座20以及載玻片21移動到導向軸16的左端，進料管25的電磁控制閥28關閉，出料管26的電磁控制閥28打開，驅動氣缸30帶動活塞桿29向下運動，通過涂布管27均勻地在載玻片21上涂布，滑動座20向右移動至電子顯微鏡12下方，攝像機13提取的影像經分析后輸送到顯示屏14上，自動分離和涂布，避免人工操作出現的誤差，檢測效率高，使用方便。

在使用時：將病變組織以及染色劑加入到試管7內，第一步進電機9工作帶動轉軸4轉動，使得試管7進行旋轉，試管7在離心力的作用下平置旋轉，試管7內的病變組織液呈現分層，涂布到載玻片21上由攝像機13提取影響并處理。

本發明將病變組織以及染色劑加入到試管7內，實現自動分離和涂片，分離涂布后的涂片背景清晰，便于攝像機13的圖像提取，整個過程自動控制，避免人工操作出現的誤差，檢測效率高，使用方便，。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
