本發明涉及接地線領域，具體而言，涉及一種接地線定位系統和方法。

背景技術：

配電架空線路在檢修、技改以及配網改造施工過程中，為了保障運行檢修人員的安全，需在有明顯斷開點的內側掛接地線，由于施工現場范圍廣、設備數量大，在竣工后拆除接地線過程中易發生漏拆接地線從而引發接地線發電，對電網造成事故，現有技術中對于接地線的管理僅依靠人工清查數目，難免會有漏洞。

針對上述現有技術中對接地線的管理僅靠人工清點數目帶來的遺漏的問題，目前尚未提出有效的解決方案。

技術實現要素：

本發明實施例提供了一種接地線定位系統和方法，以至少解決現有技術中對接地線的管理僅靠人工清點數目帶來的遺漏的技術問題。

根據本發明實施例的一個方面，提供了一種接地線定位系統，包括：至少一個接地線組，其中，接地線組至少包括一個接地線；定位裝置，設置在每個接地線組上，用于記錄接地線組的位置信息，并發送給主站；主站，用于接收并顯示所有接地線組的位置信息。

進一步的，定位裝置包括sim卡和/或GPS定位裝置。

進一步的，接地線組上設置有一個接地線牌，定位裝置安裝在接地線牌上。

進一步的，定位裝置上設置有開關按鍵，用于控制開啟或關閉定位裝置。

進一步的，主站還用于發送開關信號至定位裝置，用于控制開啟或關閉定位裝置。

進一步的，系統還包括客戶端，與主站連接，用于從主站獲取并顯示所有接地線組的位置信息。

進一步的，客戶端裝載在智能終端上，智能終端包括至少如下一種：手機、電腦、智能穿戴設備。

進一步的，主站還用于比較每個接地線組的位置信息和預設位置信息，并在出現接地線組的位置信息和預設位置信息不匹配的情況下，發出報警信息。

進一步的，每個接地線組和每個定位裝置都有一個編號，主站還用于記錄接地線組和定位裝置的匹配信息，其中，每條匹配信息包括一個接地線組的編號和設置在接地線組上的定位裝置的編號。

根據本發明實施例的另一方面，還提供了一種接地線定位方法，該方法基于接地線定位系統，接地線定位系統包括主站、至少一個接地線組以及設置在每個接地線組上的定位裝置，其中，接地線組至少包括一個接地線，包括：通過定位裝置記錄接地線組的位置信息，并發送給主站；通過主站接收并顯示所有接地線組的位置信息。

在本發明實施例中，采用在接地線組上設置定位裝置的方式，通過定位裝置來記錄每個接地線組的位置信息，并發送給主站，并由主站接收并顯示所有接地線組的位置信息，達到了對接地線進行管理的目的，并且通過主站可以實時監測接地線組的數量和位置，在拆接地線的過程中就可以避免出現遺漏接地線的情況，避免了拆接地線而引起的電網事故，且實施方便，節省了人力、物力和時間，提高管理效率，進而解決了現有技術中對接地線的管理僅靠人工清點數目帶來的遺漏的技術問題。

附圖說明

此處所說明的附圖用來提供對本發明的進一步理解，構成本申請的一部分，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1是根據本發明實施例1的一種接地線定位系統的結構圖；

圖2是根據本發明實施例1的一種可選的接地線定位系統的結構圖；以及

圖3是根據本發明實施例2的一種接地線定位方法的流程圖。

具體實施方式

為了使本技術領域的人員更好地理解本發明方案，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分的實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都應當屬于本發明保護的范圍。

需要說明的是，本發明的說明書和權利要求書及上述附圖中的術語“第一”、“第二”等是用于區別類似的對象，而不必用于描述特定的順序或先后次序。應該理解這樣使用的數據在適當情況下可以互換，以便這里描述的本發明的實施例能夠以除了在這里圖示或描述的那些以外的順序實施。此外，術語“包括”和“具有”以及他們的任何變形，意圖在于覆蓋不排他的包含，例如，包含了一系列步驟或單元的過程、方法、系統、產品或設備不必限于清楚地列出的那些步驟或單元，而是可包括沒有清楚地列出的或對于這些過程、方法、產品或設備固有的其它步驟或單元。

實施例1

根據本發明實施例，提供了一種接地線定位系統的產品實施例，圖1是根據本發明實施例的接地線定位系統，如圖1所示，該系統包括主站、至少一個接地線組以及設置在每個接地線組上的定位裝置。

其中，接地線組至少包括一個接地線；定位裝置，設置在每個接地線組上，用于記錄接地線組的位置信息，并發送給主站；主站，用于接收并顯示所有接地線組的位置信息。

具體的，目前配電架空線路設備已經能夠實現自動化傳輸，能夠將線路上各種設備的狀態以及數據上傳至主站，實現主站對在線設備的實時監測，因此在每個接地線組上設置定位裝置，由定位裝置來記錄其安裝的接地線組的位置信息，實現主站對接地線組位置和數量的實時監測。

此處需要說明的是，圖1中只顯示了4個接地線組以及設置在4個接地線組上的4個定位裝置的實施例，本發明中并不對接地線組的數目進行限定，由于定位裝置的數目和接地線組的數目相同，因此同樣也不對定位裝置的數目進行限定。

在本發明實施例中，采用在接地線組上設置定位裝置的方式，通過定位裝置來記錄每個接地線組的位置信息，并發送給主站，并由主站接收并顯示所有接地線組的位置信息，達到了對接地線進行管理的目的，并且通過主站可以實時監測接地線組的數量和位置，在拆接地線的過程中就可以避免出現遺漏接地線的情況，避免了拆接地線而引起的電網事故，且實施方便，節省了人力、物力和時間，提高管理效率，進而解決了現有技術中對接地線的管理僅靠人工清點數目帶來的遺漏的技術問題。

在一種可選的實施例中，定位裝置包括sim卡和/或GPS定位裝置。

具體的，sim卡可以支持2G/3G/4G信號，現有的sim卡技術成熟，且信號塔布點較多，信號覆蓋范圍廣，因此獲取到的位置信息可靠，并且后期維護較為簡單。

在一種可選的實施例中，接地線組上設置有一個接地線牌，定位裝置安裝在接地線牌上。

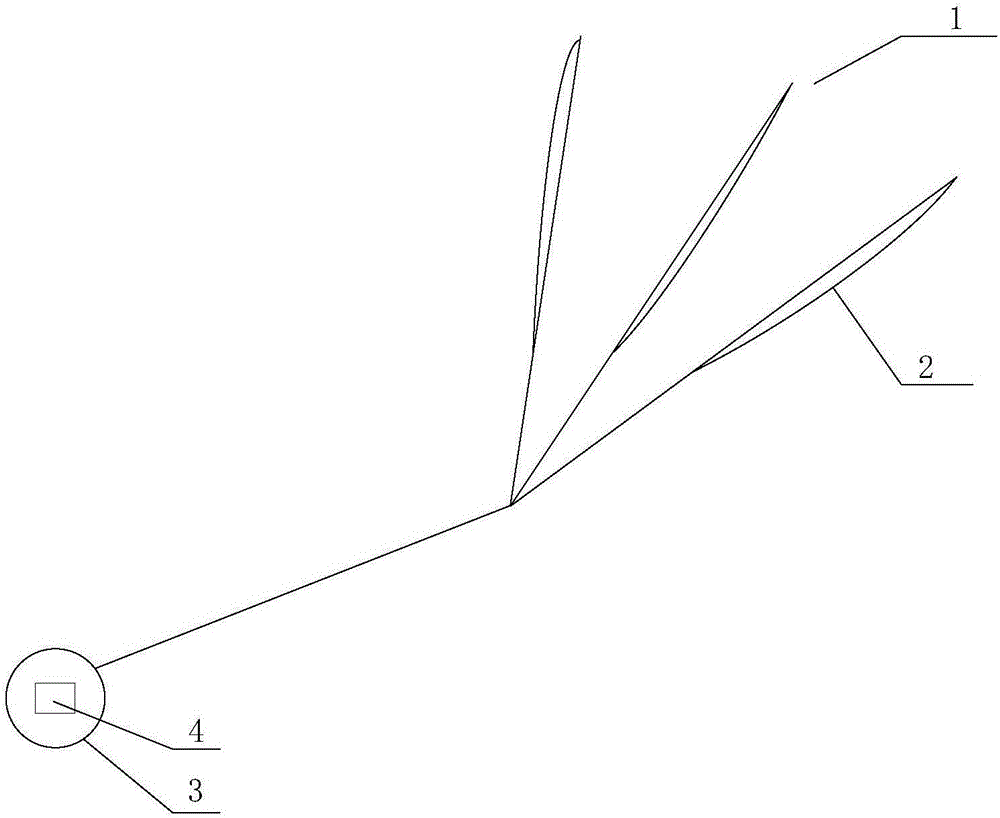

具體的，如圖2所示，圖2所示的接地線組1包括3個接地線2，接地線組1上不用來接地的一端掛有一個接地線牌3，在接地線牌3中設置一個定位裝置4。在開工前，將接地線牌3掛接在接地線組1上，主站就能夠在施工區域范圍內顯示接地線組的所在位置。

在一種可選的實施例中，定位裝置上設置有開關按鍵，用于控制開啟或關閉定位裝置。

具體的，可以在定位裝置上設置開關按鍵，在使用時將開關按鍵打開，此時定位裝置就能夠記錄接地線組的位置信息，并發射信號，向主站發送接地線組的位置信息，此時主站就可以顯示接地線組的的數量位置所在，在竣工后，可以根據主站的顯示，進行接地線組的回收工作，在接地線組全部回收完畢并且核對數目準確后，可以關閉定位裝置上的開關按鍵，此時，主站上就不會再顯示拆除的接線地組的位置信息。假如接地線組回收完畢后，數目核對不準確，由于主站上還顯示著定位裝置的位置信息，因此可以根據位置信息重新再去檢查一遍，由于有了定位裝置，就可以不用盲目的進行查找，節省人力、物力和時間。

在一種可選的實施例中，主站還用于發送開關信號至定位裝置，用于控制開啟或關閉定位裝置。

具體的，定位裝置的開關可以由主站來控制，例如，主站可以向定位裝置發送開的信號，此時定位裝置就能夠記錄接地線組的位置信息，向主站發送接地線組的位置信息，此時主站就可以顯示接地線組的的數量位置所在，在竣工后，可以根據主站的顯示，進行接地線組的回收工作，在接地線組全部回收完畢并且核對數目準確后，主站向定位裝置發送關的信號，此時，主站上就不會再顯示拆除的接線地組的位置信息。假如接地線組回收完畢后，數目核對不準確，由于主站上還顯示著定位裝置的位置信息，因此可以根據位置信息重新再去檢查一遍，由于有了定位裝置，就可以不用盲目的進行查找，節省人力、物力和時間。

在一種可選的實施例中，系統還包括客戶端，與主站連接，用于從主站獲取并顯示所有接地線組的位置信息。

在一種可選的實施例中，客戶端裝載在智能終端上，智能終端包括至少如下一種：手機、電腦、智能穿戴設備。

具體的，客戶端可以是裝載在智能終端上的APP，電腦可以是平板電腦、掌上電腦、筆記本電腦、PC機等，手機、電腦和智能穿戴設備都能夠方便的攜帶，因此可以隨時隨地的查看接地線組的位置信息。

在一種可選的實施例中，主站還用于比較每個接地線組的位置信息和預設位置信息，并在出現接地線組的位置信息和預設位置信息不匹配的情況下，發出報警信息。

具體的，每一個接地線組都有其對應的預設位置，在安裝接地線組的過程，如果接地線組的安裝位置與預設位置不匹配，可以發出報警信息，根據報警信息，以及接地線組的位置信息和預設位置，能夠調整接地線組至預設位置，在接地線組安裝完畢后，如果有人移動接地線組，使接地線組偏離預設位置，還可以發出報警信息，能夠保證接地線組的穩固可靠，并且便于第一時間對接地線組的位置進行修正。

在一種可選的實施例中，主站還能夠記錄接地線組的安全規范、施工區域的危險點等。

在一種可選的實施例中，每個接地線組和每個定位裝置都有一個編號，主站還用于記錄接地線組和定位裝置的匹配信息，其中，每條匹配信息包括一個接地線組的編號和設置在接地線組上的定位裝置的編號。

具體的，每個接地線組都有一個唯一的編號，以區別于其他的接地線組，同樣的，每個定位裝置都有一個唯一的編號，以區別于其他的定位裝置，主站中可以記錄哪個編號的定位裝置設置在哪個接地線組上，并且進行顯示。

在一種可選的實施例中，在接地線組掛接到所在的桿塔上后，且定位裝置發送的接地線組的位置信息與接地線組的預設位置相匹配時，此時可以定位裝置進行鎖定，具體的可以是鎖定關閉定位裝置的功能，在現場竣工后，可以解除對定位裝置的鎖定，在全部接地線組拆除完畢且核對數目準確后，就可以關閉定位裝置。

實施例2

根據本發明實施例，提供了一種接地線定位方法的方法實施例，需要說明的是，在附圖的流程圖示出的步驟可以在諸如一組計算機可執行指令的計算機系統中執行，并且，雖然在流程圖中示出了邏輯順序，但是在某些情況下，可以以不同于此處的順序執行所示出或描述的步驟。

圖3是根據本發明實施例的接地線定位方法，該方法基于上述接地線定位系統實現，因此對于上述接地線定位系統的技術特征的描述同樣也適用于該方法，如圖3所示，該方法包括如下步驟：

步驟S102，通過定位裝置記錄接地線組的位置信息，并發送給主站,。

步驟S104，通過主站接收并顯示所有接地線組的位置信息。

在本發明實施例中，采用在接地線組上設置定位裝置的方式，通過定位裝置來記錄每個接地線組的位置信息，并發送給主站，并由主站接收并顯示所有接地線組的位置信息，達到了對接地線進行管理的目的，并且通過主站可以實時監測接地線組的數量和位置，在拆接地線的過程中就可以避免出現遺漏接地線的情況，避免了拆接地線而引起的電網事故，且實施方便，節省了人力、物力和時間，提高管理效率，進而解決了現有技術中對接地線的管理僅靠人工清點數目帶來的遺漏的技術問題。

上述本發明實施例序號僅僅為了描述，不代表實施例的優劣。

在本發明的上述實施例中，對各個實施例的描述都各有側重，某個實施例中沒有詳述的部分，可以參見其他實施例的相關描述。

在本申請所提供的幾個實施例中，應該理解到，所揭露的技術內容，可通過其它的方式實現。其中，以上所描述的裝置實施例僅僅是示意性的，例如所述單元的劃分，可以為一種邏輯功能劃分，實際實現時可以有另外的劃分方式，例如多個單元或組件可以結合或者可以集成到另一個系統，或一些特征可以忽略，或不執行。另一點，所顯示或討論的相互之間的耦合或直接耦合或通信連接可以是通過一些接口，單元或模塊的間接耦合或通信連接，可以是電性或其它的形式。

所述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物理單元，即可以位于一個地方，或者也可以分布到多個單元上?？梢愿鶕嶋H的需要選擇其中的部分或者全部單元來實現本實施例方案的目的。

另外，在本發明各個實施例中的各功能單元可以集成在一個處理單元中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個單元中。上述集成的單元既可以采用硬件的形式實現，也可以采用軟件功能單元的形式實現。

所述集成的單元如果以軟件功能單元的形式實現并作為獨立的產品銷售或使用時，可以存儲在一個計算機可讀取存儲介質中。基于這樣的理解，本發明的技術方案本質上或者說對現有技術做出貢獻的部分或者該技術方案的全部或部分可以以軟件產品的形式體現出來，該計算機軟件產品存儲在一個存儲介質中，包括若干指令用以使得一臺計算機設備(可為個人計算機、服務器或者網絡設備等)執行本發明各個實施例所述方法的全部或部分步驟。而前述的存儲介質包括：U盤、只讀存儲器(ROM，Read-Only Memory)、隨機存取存儲器(RAM，Random Access Memory)、移動硬盤、磁碟或者光盤等各種可以存儲程序代碼的介質。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
