本發明涉及鍵合工藝技術領域，尤其涉及一種混合鍵合連接點連通性的檢測方法。

背景技術：

在超大規模集成電路發展日益接近物理極限的狀態下，于物理尺寸和成本方面都具有優勢的三維集成電路是延長摩爾定律并解決先進封裝問題的有效途徑。而晶圓鍵合技術正是三維電路集成的關鍵技術之一，尤其是混合鍵合技術可以在兩片晶圓鍵合的同時實現數千個芯片的內部互聯，可以極大改善芯片性能并節約成本。

當前，晶圓的混合鍵技術已逐步進入工業生產，針對晶圓混合鍵合連接良率的偵測主要是通過工藝最終的電性測試來表征，這樣一來，問題晶圓不能及時的發現，大大增加了生產成本及問題產品的數量。

目前，亟需一種能夠在工業生產過程中及時對混合鍵合連接良率進行偵測的方法，來提前發現工藝中的問題。

技術實現要素：

針對現有技術中存在的問題，本發明提供了一種能夠及時的表征混合鍵合連接連通狀況，提前發現問題產品并進行工藝優化的混合鍵合連接點連通性的檢測方法。

本發明采用如下技術方案：

一種混合鍵合連接點連通性的檢測方法，適用于由一制備完成的第一圓晶和一制備完成的第二圓晶進行混合鍵合后構成的混合鍵合結構，所述鍵合結構中包括多個混合鍵合連接點；所述方法包括：

步驟S1、提供一所述第一圓晶和一所述第二圓晶；

步驟S2、分別于所述第一圓晶的上表面和所述第二圓晶的上表面生成第一立體導電層和第二立體導電層；

步驟S3、將所述第一立體導電層和所述第二立體導電層相互對齊并接觸鍵合以構成所述混合鍵合結構，所述第一立體導電層和所述第二立體導電層的鍵合處構成多個所述混合鍵合連接點；

步驟S4、采用電子束工具對每個所述混合鍵合連接點進行電子束照射以對每個所述混合鍵合連接點的導通性進行檢測并輸出檢測結果。

優選的，所述步驟S2中，于所述第一圓晶的上表面生成所述第一立體導電層的具體步驟包括：

步驟S21a、于所述第一圓晶的上表面形成一第一介電質層；

步驟S22a、涂布光刻膠覆蓋所述第一介電質層的上表面，依次采用光刻、刻蝕方法于所述第一介電質層中形成第一溝槽；

步驟S23a、利用金屬沉積方法淀積金屬填充所述第一溝槽于所述第一介電質層中形成第一導電層，并對所述第一導電層進行平坦化處理；

步驟S24a、于所述第一介電質層的上表面形成第二介電質層；

步驟S25a、涂布光刻膠覆蓋所述第二介電質層的上表面，依次采用光刻、刻蝕方法于所述第二介電質層中對應所述混合鍵合連接點處形成與所述第一溝槽連通的第二溝槽；

步驟S26a、利用所述金屬沉積方法淀積金屬填充所述第二溝槽于所述第二介電質層中形成與所述第一導電層連通的第二導電層，并對所述第二導電層進行所述平坦化處理。

優選的，所述第一溝槽包括多個橫向的第一分溝槽，多個所述第一分溝槽構成一網狀結構，由所述第一分溝槽形構成的所述第一導電層與所述第一圓晶平行；

所述第二溝槽包括多個縱向的第二分溝槽，每個所述第二分溝槽之間相互平行，每個所述第二分溝槽分別位于所述網狀結構的節點位置，由所述第二分溝槽構成的所述第二導電層與所述第一圓晶垂直。

優選的，所述步驟S2中，于所述第二圓晶的上表面生成所述第二立體導電層的具體步驟包括：

步驟S21b、于所述第二圓晶的上表面形成一第三介電質層；

步驟S22b、涂布光刻膠覆蓋所述第三介電質層的上表面，依次采用光刻、刻蝕方法于所述第三介電質層中對應所述混合鍵合連接點處形成第三溝槽；

步驟S23b、利用金屬沉積方法淀積金屬填充所述第三溝槽于所述第三介電質層中形成第三導電層；

步驟S24b、于所述第三介電質層的上表面形成第四介電質層；

步驟S25b、涂布光刻膠覆蓋所述第四介電質層的上表面，依次采用光刻、刻蝕方法于所述第四介電質層中對應所述混合鍵合連接點處形成與所述第三溝槽分別連通的第四溝槽；

步驟S26b、利用金屬沉積方法淀積金屬填充所述第四溝槽于所述第四介電質層中形成與所述第三導電層連通的第四導電層。

優選的，所述第三溝槽包括多個縱向的第三分溝槽，每個所述第三分溝槽之間相互平行，由所述第三分溝槽形構成的所述第三導電層與所述第二圓晶垂直；

所述第四溝槽包括多個縱向的第四分溝槽，每個所述第四分溝槽之間相互平行，由所述第四分溝槽形構成的所述第四導電層與所述第二圓晶垂直。

優選的，所述步驟S4包括：

步驟S41、將由所述第一圓晶和所述第二圓晶構成的所述混合鍵合結構放入所述電子束工具的工作位；

步驟S42、將所述第一立體導電層接地；

步驟S43、使用所述電子束工具對所述混合鍵合結構中的每個所述混合鍵合連接點進行電子束照射；

步驟S44、通過所述電子束工具的顯示裝置觀測每個所述混合鍵合連接點處的實際顯影圖像，將所述實際顯影圖像與預設的標準顯影圖像進行比對以得到所述檢測結果；

若所述實際顯影圖像與所述標準顯影圖像相同，則所述混合鍵合連接點處導通；

若所述實際顯影圖像的亮度比所述標準顯影圖像的亮度高，則所述混合鍵合連接點處導通但存在漏電現象；

若所述實際顯影圖像的亮度比所述標準顯影圖像的亮度低，則所述混合鍵合連接點處未導通。

優選的，形成所述第一導電層、所述第二導電層、所述第三導電層以及所述第四導電層的淀積金屬包括銅。

本發明的有益效果是：通過本發明中的技術方案，在兩片晶圓的鍵合工藝中設計混合鍵合結構，并利用電子束工具對混合鍵合結構中的混合鍵合連接點進行照射，從而檢測兩片晶圓進行混合鍵合后的線路的導通性來提前識別鍵合晶圓的良率，能夠在混合鍵合產品的生產過程中及時的表征混合鍵合連接連通狀況，提前發現問題產品并進行工藝優化。

附圖說明

圖1為本發明的一種優選實施例中，混合鍵合結構的示意圖；

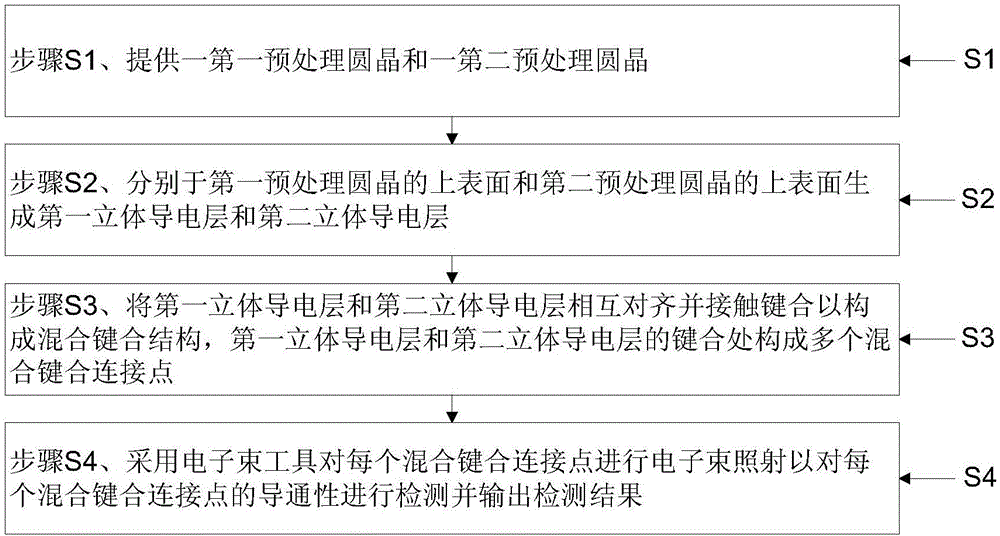

圖2為本發明的一種優選實施例中，混合鍵合連接點連通性的檢測方法的流程圖；

圖3為本發明的一種優選實施例中，步驟S21a的示意圖；

圖4為本發明的一種優選實施例中，步驟S22a的示意圖；

圖5為本發明的一種優選實施例中，步驟S23a的示意圖；

圖6為本發明的一種優選實施例中，步驟S24a的示意圖；

圖7為本發明的一種優選實施例中，步驟S25a的示意圖；

圖8為本發明的一種優選實施例中，步驟S26a的示意圖；

圖9為本發明的一種優選實施例中，于第一圓晶的上表面生成第一立體導電層的流程圖；

圖10為本發明的一種優選實施例中，第一圓晶的的俯視圖；

圖11為本發明的一種優選實施例中，步驟S21b的示意圖；

圖12為本發明的一種優選實施例中，步驟S22b的示意圖；

圖13為本發明的一種優選實施例中，步驟S23b的示意圖；

圖14為本發明的一種優選實施例中，步驟S24b的示意圖；

圖15為本發明的一種優選實施例中，步驟S25b的示意圖；

圖16為本發明的一種優選實施例中，步驟S26b的示意圖；

圖17為本發明的一種優選實施例中，于第二圓晶的上表面生成第二立體導電層的流程圖。

具體實施方式

需要說明的是，在不沖突的狀態下，下述技術方案，技術特征之間可以相互組合。

下面結合附圖對本發明的具體實施方式作進一步的說明：

如圖1-2所示，一種混合鍵合連接點連通性的檢測方法，適用于由一制備完成的第一圓晶1和一制備完成的第二圓晶2進行混合鍵合后構成的混合鍵合結構，上述鍵合結構中包括多個混合鍵合連接點；上述方法包括：

步驟S1、提供一上述第一圓晶1和一上述第二圓晶2；

步驟S2、分別于上述第一圓晶1的上表面和上述第二圓晶2的上表面生成第一立體導電層3和第二立體導電層4；

步驟S3、將上述第一立體導電層3和上述第二立體導電層4相互對齊并接觸鍵合以構成上述混合鍵合結構，上述第一立體導電層3和上述第二立體導電層4的鍵合處構成多個上述混合鍵合連接點；

步驟S4、采用電子束工具對每個上述混合鍵合連接點進行電子束照射以對每個上述混合鍵合連接點的導通性進行檢測并輸出檢測結果。

在本實施例中，在上述第一圓晶1和一上述第二圓晶2的鍵合工藝中設計混合鍵合結構，并利用電子束工具對混合鍵合結構中的混合鍵合連接點進行照射，從而檢測兩片晶圓進行混合鍵合后的線路的導通性來提前識別鍵合晶圓的良率，能夠在混合鍵合產品的生產過程中及時的表征混合鍵合連接連通狀況，提前發現問題產品并進行工藝優化。

本發明較佳的實施例中，上述步驟S2中，于上述第一圓晶1的上表面生成上述第一立體導電層3的具體步驟包括：

步驟S21a、于上述第一圓晶1的上表面形成一第一介電質層9；

步驟S22a、涂布光刻膠覆蓋上述第一介電質層9的上表面，依次采用光刻、刻蝕方法于上述第一介電質層9中形成第一溝槽；

步驟S23a、利用金屬沉積方法淀積金屬填充上述第一溝槽于上述第一介電質層9中形成第一導電層5，并對上述第一導電層5進行平坦化處理；

步驟S24a、于上述第一介電質層9的上表面形成第二介電質層10；

步驟S25a、涂布光刻膠覆蓋上述第二介電質層10的上表面，依次采用光刻、刻蝕方法于上述第二介電質層10中對應上述混合鍵合連接點處形成與上述第一溝槽連通的第二溝槽；

步驟S26a、利用上述金屬沉積方法淀積金屬填充上述第二溝槽于上述第二介電質層10中形成與上述第一導電層5連通的第二導電層6，并對上述第二導電層6進行上述平坦化處理。

本發明較佳的實施例中，上述第一溝槽包括多個橫向的第一分溝槽，多個上述第一分溝槽構成一網狀結構，由上述第一分溝槽形構成的上述第一導電層5與上述第一圓晶1平行；

上述第二溝槽包括多個縱向的第二分溝槽，每個上述第二分溝槽之間相互平行，每個上述第二分溝槽分別位于上述網狀結構的節點位置，由上述第二分溝槽構成的上述第二導電層6與上述第一圓晶1垂直。

本發明較佳的實施例中，上述步驟S2中，于上述第二圓晶2的上表面生成上述第二立體導電層4的具體步驟包括：

步驟S21b、于上述第二圓晶2的上表面形成一第三介電質層11；

步驟S22b、涂布光刻膠覆蓋上述第三介電質層11的上表面，依次采用光刻、刻蝕方法于上述第三介電質層11中對應上述混合鍵合連接點處形成第三溝槽；

步驟S23b、利用金屬沉積方法淀積金屬填充上述第三溝槽于上述第三介電質層11中形成第三導電層7；

步驟S24b、于上述第三介電質層11的上表面形成第四介電質層12；

步驟S25b、涂布光刻膠覆蓋上述第四介電質層12的上表面，依次采用光刻、刻蝕方法于上述第四介電質層12中對應上述混合鍵合連接點處形成與上述第三溝槽分別連通的第四溝槽；

步驟S26b、利用金屬沉積方法淀積金屬填充上述第四溝槽于上述第四介電質層12中形成與上述第三導電層7連通的第四導電層8。

本發明較佳的實施例中，上述第三溝槽包括多個縱向的第三分溝槽，每個上述第三分溝槽之間相互平行，由上述第三分溝槽形構成的上述第三導電層7與上述第二圓晶2垂直；

上述第四溝槽包括多個縱向的第四分溝槽，每個上述第四分溝槽之間相互平行，由上述第四分溝槽形構成的上述第四導電層8與上述第二圓晶2垂直。

本發明較佳的實施例中，上述步驟S4包括：

步驟S41、將由上述第一圓晶1和上述第二圓晶2構成的上述混合鍵合結構放入上述電子束工具的工作位；

步驟S42、將上述第一立體導電層3接地；

步驟S43、使用上述電子束工具對上述混合鍵合結構中的每個上述混合鍵合連接點進行電子束照射；

步驟S44、通過上述電子束工具的顯示裝置觀測每個上述混合鍵合連接點處的實際顯影圖像，將上述實際顯影圖像與預設的標準顯影圖像進行比對以得到上述檢測結果；

若上述實際顯影圖像與上述標準顯影圖像相同，則上述混合鍵合連接點處導通；

若上述實際顯影圖像的亮度比上述標準顯影圖像的亮度高，則上述混合鍵合連接點處導通但存在漏電現象；

若上述實際顯影圖像的亮度比上述標準顯影圖像的亮度低，則上述混合鍵合連接點處未導通。

本發明較佳的實施例中，形成上述第一導電層5、上述第二導電層6、上述第三導電層7以及上述第四導電層8的淀積金屬包括銅。

對于本領域的技術人員而言，閱讀上述說明后，各種變化和修正無疑將顯而易見。因此，所附的權利要求書應看作是涵蓋本發明的真實意圖和范圍的全部變化和修正。在權利要求書范圍內任何和所有等價的范圍與內容，都應認為仍屬本發明的意圖和范圍內。
