本發明涉及的是一種船舶運動信息計算方法，特別是一種船舶升沉運動的自主、實時、精確計算方法。

背景技術：

船舶在海上航行時會產生包括三維線運動和三維角運動在內的六自由度運動，其中，船舶的升沉運動，是順利安全開展遠洋船舶間物資補給、海上作業、飛機起降等應用領域所必須的重要運動信息。捷聯慣導系統具有自主性強，且能夠連續地、實時地輸出沿載體系軸向的比力信息。因此，對船舶升沉運動信息測量往往是基于捷聯慣導系統原理實現。利用捷聯慣導系統進行升沉運動信息解算時，不僅會受到低頻舒勒周期干擾，同時垂向信息還存在發散問題。針對上述問題，通過添加數字高通濾波器的方式，濾除低頻的舒勒周期信號的影響并解決垂向信息發散的問題。

《動態環境下艦船瞬時線運動測量方法研究》(發表于期刊《系統仿真學報》，2013年，04期)一文中，應用IIR高通濾波器對低頻舒勒周期信號進行濾除并抑制垂向信息發散，同時提出將多普勒計程儀與慣導系統做組合，并利用卡爾曼濾波實現對艦船姿態角誤差的準確估計，從而提高升沉運動信息的計算精度，但是多普勒計程儀的引入會破壞慣導系統的自主性，多普勒計程儀一旦因?yàn)閺?fù)雜工況無法使用時，IIR高通濾波器輸出信息的超前問題就會導致長航時升沉信息計算精度大大降低。現有的船舶升沉運動計算方法無法同時兼顧長時間計算精度和導航自主性，限制了捷聯慣導系統實際工作條件下升沉運動信息的計算效果。

技術實現要素：

本發明的目的在于提供一種高自主性、高精度的基于自適應頻率估計的船舶升沉運動信息估計方法。

本發明的目的是這樣實現的：

步驟一、實時采集捷聯慣導系統的陀螺和加速度計輸出數據，進行導航解算，更新載體坐標系b到地理坐標系t的轉換矩陣進而得到實時的姿態信息，即橫搖角γ、縱搖角θ、航向角ψ；

步驟二、利用轉換矩陣將步驟一采集的加速度計垂向比力信息投影至地理坐標系，計算沿地理坐標系的垂向加速度并利用初始的垂向速度和垂向位移分別對進行一次積分和兩次積分運算，得到地理坐標系下的垂向速度和垂向位移h^t；

所涉及的垂向加速度的計算表達式為

式中，是地理坐標系下的垂向比力，分別是沿地理坐標系水平方向的速度，ω_iex、ω_iey分別是地球坐標系e相對于慣性坐標系i的角速度的水平分量，ω_etx、ω_ety分別是地理坐標系t相對于地球坐標系e的角速度的水平分量，g是對應高度h處的重力加速度；

步驟三、根據航向角ψ，得到地理坐標系t到半固定坐標系d到的轉換矩陣T_t^d，并利用轉換矩陣T_t^d進行坐標轉化，得到半固定坐標系下的垂向速度和垂向位移h^d；

所涉及的轉換矩陣T_t^d的表達式為

步驟四、針對船舶升沉運動周期設計IIR高通數字濾波器，用高通數字濾波器處理半固定坐標系下的垂向速度和垂向位移h^d，得到垂向速度和垂向位移的高頻分量；

步驟五、針對船舶不同海況下垂向運動信號頻率的實時變化，設計自適應頻率估計算法，將步驟四中得到的半固定坐標系下垂向速度和垂向位移的高頻分量表示成傅里葉級數形式，通過加權線性擬合的方式，迭代調整擬合信號基頻分量和倍頻分量幅值的權值系數，不斷補償擬合信號與真實垂向運動信號的擬合誤差，進而優化估計出升沉信息的頻率

所涉及的自適應頻率估計算法為

W_k+1＝W_k+2μx_kε_k

式中，x_k為輸入垂向運動信號的擬合參考量，x_k＝[x_1k x_2k … x_2Mk]^T；W_k為擬合垂向運動信號對應的諧波分量權值，W_k＝[w_1k w_2k … w_2Mk]^T；w_0k為輸入垂向運動信號的頻率估計值；s_k是k時刻瞬時垂向運動信號的真實值，即步驟四得到的半固定坐標系下的垂向速度和垂向位移的頻率；ε_k是k時刻瞬時垂向運動信號的擬合誤差；μ是頻率估計算法的收斂系數，決定估計算法的收斂快慢，T是采樣周期；

步驟六、利用步驟五估計的升沉信息頻率計算IIR數字高通濾波器輸出升沉信息的超前相角和超前時間

所涉及的超前相角和超前時間的計算表達式為

步驟七、根據步驟六的超前時間和采樣周期T計算數據延時位數N，設計數據緩沖區，延時N位數據校正得到實時的垂向速度信息和升沉位移信息

所涉及的數據延時位數N的計算表達式為

本發明相對現有技術具有如下的優點和效果：

(1)本發明設計的自適應頻率估計算法，能夠?qū)崿F(xiàn)對無規則、不確定的船舶升沉運動信號頻率的精確估計。

(2)本發明設計的基于頻率估計的延時校正算法，能夠解決傳統方法應用高通濾波器的輸出延遲問題，實現對升沉信息的實時校正。

(3)本發明的升沉信息計算方法僅需利用船舶自身的捷聯慣導系統信息，無需引入外部設備和其他信息輔助，方法的自主性強。

本發明能夠有效解決傳統升沉信息計算方法的時間超前以及精度不高的問題，實現船舶升沉運動信息的實時、精確計算。

附圖說明

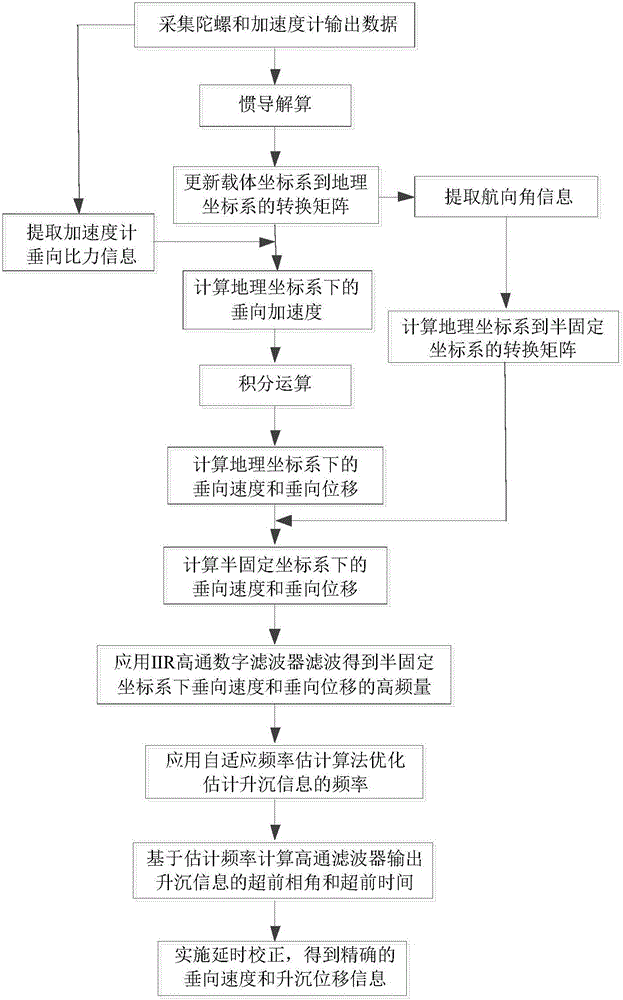

圖1為本發明提出的基于自適應頻率估計的船舶升沉運動信息計算方法的基本流程框圖。

圖2為本發明設計的自適應頻率估計算法原理框圖。

圖3為本發明設計的自適應延時校正算法原理框圖。

圖4為本發明方法計算垂向速度與傳統方法的對比曲線。

圖5為本發明方法計算升沉位移與傳統方法的對比曲線。

具體實施方式

下面結合附圖對本發明作詳細描述。

本發明提出一種基于自適應頻率估計的船舶升沉運動信息計算方法，其流程圖如附圖1所示，該方法的主要步驟如下：

步驟一、實時采集捷聯慣導系統的陀螺和加速度計輸出數據，進行導航解算，更新載體坐標系b到地理坐標系t的轉換矩陣進而得到實時的姿態信息，即橫搖角γ、縱搖角θ、航向角ψ；

步驟二、利用轉換矩陣將步驟一采集的加速度計垂向比力信息投影至地理坐標系，計算沿地理坐標系的垂向加速度并利用初始的垂向速度和垂向位移分別對進行一次積分和兩次積分運算，得到地理坐標系下的垂向速度和垂向位移h^t；

所涉及的垂向加速度的計算表達式為

式中，是地理坐標系下的垂向比力，分別是沿地理坐標系水平方向的速度，ω_iex、ω_iey分別是地球坐標系e相對于慣性坐標系i的角速度的水平分量，ω_etx、ω_ety分別是地理坐標系t相對于地球坐標系e的角速度的水平分量，g是對應高度h處的重力加速度；

步驟三、根據航向角ψ，得到地理坐標系t到半固定坐標系d到的轉換矩陣T_t^d，并利用轉換矩陣T_t^d進行坐標轉化，得到半固定坐標系下的垂向速度和垂向位移h^d；

所涉及的轉換矩陣T_t^d的表達式為

步驟四、針對船舶升沉運動周期設計IIR高通數字濾波器，用高通數字濾波器處理半固定坐標系下的垂向速度和垂向位移h^d，得到垂向速度和垂向位移的高頻分量；

步驟五、針對船舶不同海況下垂向運動信號頻率的實時變化，設計自適應頻率估計算法，將步驟四中得到的半固定坐標系下垂向速度和垂向位移的高頻分量表示成傅里葉級數形式，通過加權線性擬合的方式，迭代調整擬合信號基頻分量和倍頻分量幅值的權值系數，不斷補償擬合信號與真實垂向運動信號的擬合誤差，進而優化估計出升沉信息的頻率

所涉及的自適應頻率估計算法如附圖2所示，相應的計算表達式為

W_k+1＝W_k+2μx_kε_k

式中，x_k為輸入垂向運動信號的擬合參考量，x_k＝[x_1k x_2k … x_2Mk]^T；W_k為擬合垂向運動信號對應的諧波分量權值，W_k＝[w_1k w_2k … w_2Mk]^T；w_0k為輸入垂向運動信號的頻率估計值；s_k是k時刻瞬時垂向運動信號的真實值，即步驟四得到的半固定坐標系下的垂向速度和垂向位移的頻率；ε_k是k時刻瞬時垂向運動信號的擬合誤差；μ是頻率估計算法的收斂系數，決定估計算法的收斂快慢，T是采樣周期；

步驟六、利用步驟五估計的升沉信息頻率計算IIR數字高通濾波器輸出升沉信息的超前相角和超前時間

所涉及的超前相角和超前時間的計算表達式為

步驟七、根據步驟六的超前時間和采樣周期T計算數據延時位數N，設計自適應延時校正模塊如附圖3所示，延時N位數據校正得到實時的垂向速度信息和升沉位移信息

所涉及的數據延時位數N的計算表達式為

為了驗證本發明方法的合理性、可行性，利用C++程序?qū)λl(fā)明的基于自適應頻率估計的船舶升沉運動信息計算方法進行仿真驗證。

仿真條件及仿真結果如下所示：

(1)載體運動及初始條件設置

設定船舶初始緯度初始經度λ＝108.9117°；初始速度0kn；初始橫搖角0°，縱搖角0°，航向角45°；升沉幅值為1m；升沉運動頻率0.1Hz。

(2)濾波器設置

所設計的IIR高通濾波器通帶邊緣頻率f_p＝0.03Hz；阻帶截止頻率f_s＝0.01Hz；通帶最大衰減A_p＝1dB；阻帶最小衰減A_S＝30dB；采樣周期T_S＝0.01s。

所設計的IIR高通數字濾波器的轉移函數為

(3)仿真結果

依上述仿真條件，對所發明的基于自適應頻率估計的船舶升沉運動計算方法進行仿真，幅值1m、頻率0.1Hz條件下本發明方法計算的垂向速度和升沉位移與傳統方法的對比曲線分別如圖4、圖5所示。在上述仿真條件下分別對幅值1m、不同頻率下的升沉運動進行仿真，傳統方法和本發明方法的升沉位移誤差如表1所示。

表1不同頻率的升沉位移誤差仿真結果

從圖4、圖5可以看出，本發明計算方法能夠精確估計船舶升沉運動的頻率并對濾波器輸出值進行延時補償，較傳統方法實時性和精確性更好。從表1可以看出，本發明計算方法較傳統方法升沉位移精度實現1個數量級的提升。上述結果驗證了本發明方法的可行性和有效性。

應理解，這些實施例僅用于說明本發明而不用于限制本發明的范圍。此外應理解，在閱讀了本發明講授的內容之后，本領域技術人員可以對本發明作各種改動或修改，這些等價形式同樣落于本申請所附權利要求書所限定的范圍。
