本發明涉及白蟻檢測領域，具體涉及基于光電原理的白蟻量化檢測系統。

背景技術：

白蟻是世界五大害蟲之一，尤其在熱帶、亞熱帶地區尤為嚴重。白蟻能蛀食全部纖維質的物質，同時其體內分泌的蟻酸，還會腐蝕鋼筋，使混凝土變性。白蟻對建筑物的破壞特別是對磚木結構、木質結構建筑的破壞往往是隱蔽在結構內部致使不易被發現，長久下去極容易造成建筑物的坍塌帶來巨大的損失。而預防白蟻最常見的措施便是在需要被保護的建筑物等周邊部署檢測裝置，當檢測到白蟻時便及時進行防治。目前主要是通過人工的方式來查看建筑物周邊的白蟻進入到檢測裝置的情況，即需要挖掘出預埋好的檢測裝置，以鑒定建筑物周邊是否存在白蟻，此類檢測裝置的缺陷十分明顯。市面上還存在另一類檢測裝置，不需將裝置挖出，即可判斷此處是否有白蟻，其是在殼體內餌料條的上下端之間設置通電的金屬線，當金屬線被咬斷時，即判斷有白蟻；但是此種方法也存在一定的缺點：金屬線容易氧化，使用時間增加后即使沒有白蟻，也會由于氧化等原因而損壞，即出現較高的誤報率，不能符合國家的檢測要求。同樣地由于需要對其進行通電處理，因此該類裝置對環境的要求高，在含水、潮濕、酸性土壤等環境中不能使用，適用性差。

并且，上述兩類檢測裝置均存在共同的缺陷，即檢測裝置只能單獨識別建筑物周邊是否存在白蟻，對于進入檢測裝置內白蟻數量無法提供較為精確數據支撐，相關人員無法就該檢測結果做出合適的應對措施。

技術實現要素：

本發明目的在于提供基于光電原理的白蟻量化檢測系統，誘使白蟻進入裝置，以實現對白蟻的量化檢測。

本發明通過下述技術方案實現：

基于光電原理的白蟻量化檢測系統，包括外殼以及與之配合的殼蓋，在所述外殼內設有上端開放的隔離罩，在外殼外壁沿其周向設有多個通孔，且在隔離罩外壁沿其周向設有多個與通孔對應的開孔，所述隔離罩內部設有發光模塊，誘餌組件嵌入隔離罩內，在所述殼蓋底部設有光敏傳感器，所述發光模塊產生的光柱透過誘餌組件后被光敏傳感器所接收，還包括設置在殼蓋上的信號傳輸機構，所述信號傳輸機構與光敏傳感器電連接。現有技術中，白蟻檢測裝置只能實現其簡單的識別功能，即檢測建筑物范圍內是否存在白蟻，相關人員無法在確認存在白蟻后進行合適的相應措施，針對該類問題，發明人利用光電原理，對進入裝置的白蟻數量進行檢測，通過該檢測數據，以進行初步估算建筑物周邊白蟻的存在量，進而為制定白蟻防治措施提供相對可靠的數據支持。具體地，本發明采用雙層結構，即外殼與設置在外殼內部的隔離罩，在外殼上開有通孔，誘餌組件則置于隔離罩內，而在隔離罩上設有與通孔對應的開孔，通孔與開孔連通構成白蟻的通道；誘餌組件可以吸引白蟻主動進入通道，在隔離罩底部設置的發光模塊產生光柱，該光柱透過誘餌組件后被光敏傳感器所接收，即在白蟻進入到誘餌組件進行取食餌料時，白蟻會遮擋住部分透過誘餌組件的光柱，進而影響到光敏傳感器所接收到的光強度，光敏傳感器將光信號轉換成電信號后經過信號傳輸機構傳遞至檢測中心的終端，由于誘餌組件上白蟻的數量與透過誘餌組件光柱的被遮擋量成正相關關系，由此，通過光敏傳感器接收到的光強度變化，則能夠初步判定進入到隔離罩內的白蟻數量，實現對進入裝置內白蟻的量化檢測。其中，發光模塊采用產生白色光源LED的燈組，且每次檢測時該白色光源持續10秒后停止發光。

所述誘餌組件包括多個軸線重合的誘餌盤，所述誘餌盤上開有多個孔洞，且在誘餌盤底部設有多個支腳，相鄰的兩個誘餌盤通過支腳連接，且多個誘餌盤上的孔洞相互對應后形成數個光路通道。誘餌組件包括多個相互疊加的誘餌盤，且相鄰的兩個誘餌盤通過支腳連接，誘餌盤上開有多個孔洞，而餌料盤采用白蟻喜食的富含纖維素的纖維制成，利用白蟻的生物習性，白蟻會自主移動至誘餌盤上的孔洞內進食，以防止白蟻集中在某一區域并對該區域透過的光柱進行重復遮擋，進而保證光敏傳感器上接收到的光強度與白蟻實際進入到裝置內的數量相符合，以確保對白蟻的量化檢測數據的可靠性。

所述信號傳輸機構包括控制電路盒以及與之電連接的天線，所述控制電路盒固定在殼蓋底部，光敏傳感器安裝在控制電路盒底部，且在殼蓋上端設有用于密封天線的天線罩。控制電路盒與光敏傳感器構成閉合回路，在光敏傳感器接收到光強度變化后，將光信號轉變為信號后傳輸至控制電路盒，與控制電路盒連接的天線則將該信號發送至檢測中心的終端，以為檢測人員提供數據支持，而外殼預埋在建筑物附近的地面水平線以下，天線通過天線罩密封固定在殼蓋上，即能夠減小土壤層中水分或是其他腐蝕性的液體對天線造成的影響，確保能夠將檢測數據及時傳送至檢測中心的終端。

在以所述隔離罩下端端面為基點面，多個開孔設在距隔離罩下端端面5㎝以上的區域內。作為優選，隔離罩的底端向上至5㎝處的區域未設有開孔，使得該區域形成一個封閉空間，即能夠防止外殼周邊的土壤或是水進入到隔離罩內，進而降低外部因素對檢測部分造成影響；進一步地，隔離罩上的開孔尺寸能夠避免超過正常體積的白蟻或是其他生物進入，進而避免其他生物誤入隔離罩內后影響檢測部分的檢測精度。

還包括多個襯墊塊，在所述外殼與隔離罩之間設有環空，多個襯墊塊置于所述環空內，且襯墊塊的兩側分別與外殼的內壁、隔離罩的外壁連接。在外殼與隔離罩之間設置多個襯墊塊，襯墊塊將外殼與隔離罩之間的環空部分分割成多份，使得在安裝時隔離罩能夠穩定放置在外殼內部，同時襯墊塊沿隔離罩軸線方向的長度小于隔離罩開孔區域的軸向長度，使得白蟻在通過外殼上的通孔后，沿襯墊塊上端端面穿過環空部分進入到隔離罩內，即通孔、襯墊塊上端端面以及開孔組成白蟻的進出通道，以方便白蟻的自由進入。

所述襯墊塊由閉孔聚乙烯材料制成。作為優選，選用閉孔聚乙烯材料制成襯墊塊，利用閉孔聚乙烯材料的低吸水性、耐沖擊性、具有一定的柔性和耐氣候性以及耐老化性等特點，保證襯墊塊在埋于地面以下時的穩定性，進而延長裝置在地下的使用壽命。

本發明與現有技術相比，具有如下的優點和有益效果：

1、本發明在白蟻進入到誘餌組件中進行取食時，白蟻會遮擋住部分透過誘餌組件的光柱，進而影響到光敏傳感器所接收到的光強度，光敏傳感器將光信號轉換成電信號后經過信號傳輸機構傳遞至檢測中心的終端，由于誘餌組件上白蟻的數量與透過誘餌組件光柱的被遮擋量成正相關關系，由此，通過光敏傳感器接收到的光強度變化，則能夠初步判定進入到隔離罩內的白蟻數量，實現對進入裝置內白蟻的量化檢測；

2、本發明利用白蟻的生物習性，白蟻會自主移動至誘餌盤的孔洞內進食，使得進入隔離罩內的白蟻分散在多個誘餌盤的孔洞內，以防止白蟻集中在某一區域并對該區域透過的光柱進行重復遮擋，進而保證光敏傳感器上接收到的光強度的變化與白蟻實際進入到裝置內的數量相符合，以確保對白蟻的量化檢測數據的可靠性；

3、本發明中隔離罩的底端向上至5㎝處的區域未設有開孔，使得該區域形成一個封閉空間，即能夠防止外殼周邊的土壤或是水進入到隔離罩內，進而降低外部因素對檢測部分造成影響。

附圖說明

此處所說明的附圖用來提供對本發明實施例的進一步理解，構成本申請的一部分，并不構成對本發明實施例的限定。在附圖中：

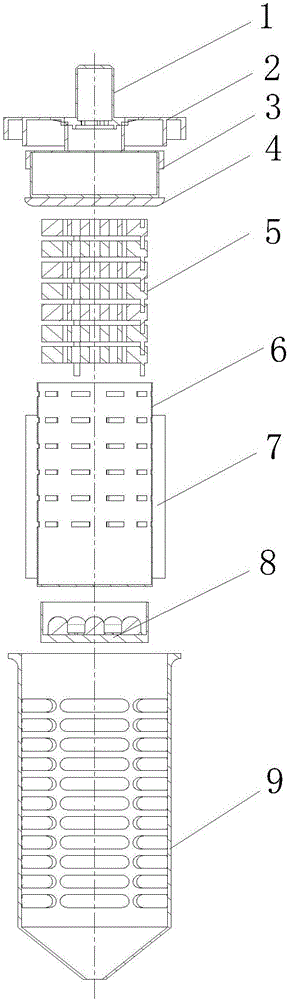

圖1為本發明結構示意圖；

圖2為本發明的截面圖；

圖3為誘餌盤的結構示意圖圖。

附圖中標記及對應的零部件名稱：

1-天線罩、2-殼蓋、3-控制電路盒、4-光敏傳感器、5-誘餌組件、51-誘餌盤、52-支腳、6-隔離罩、7-襯墊塊、8-發光模塊、9-外殼、10-通孔。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚明白，下面結合實施例和附圖，對本發明作進一步的詳細說明，本發明的示意性實施方式及其說明僅用于解釋本發明，并不作為對本發明的限定。

實施例1

如圖1～3所示，本包括外殼9以及與之配合的殼蓋2，在所述外殼9內設有上端開放的隔離罩6，在外殼9外壁沿其周向設有多個通孔10，且在隔離罩6外壁沿其周向設有多個與通孔10對應的開孔，所述隔離罩6內部設有發光模塊8，誘餌組件5嵌入隔離罩6內，在所述殼蓋2底部設有光敏傳感器4，所述發光模塊8產生的光柱透過誘餌組件5后被光敏傳感器4所接收，還包括設置在殼蓋2上的信號傳輸機構，所述信號傳輸機構與光敏傳感器4電連接。

本發明采用雙層結構，即外殼9與設置在外殼9內部的隔離罩6，在外殼9上開有通孔10，誘餌組件5則置于隔離罩6內，而在隔離罩6上設有與通孔10對應的開孔，通孔10與開孔連通構成白蟻的通道；誘餌組件5可以吸引白蟻主動進入通道，在隔離罩6底部設置的發光模塊8產生光柱，該光柱透過誘餌組件5后被光敏傳感器4所接收，即在白蟻進入到誘餌組件5進行取食餌料時，白蟻會遮擋住部分透過誘餌組件5的光柱，進而影響到光敏傳感器4所接收到的光強度，光敏傳感器4將光信號轉換成電信號后經過信號傳輸機構傳遞至檢測中心的終端，由于誘餌組件5上白蟻的數量與透過誘餌組件5光柱的被遮擋量成正相關關系，由此，通過光敏傳感器4接收到的光強度變化，則能夠初步判定進入到隔離罩6內的白蟻數量，實現對進入裝置內白蟻的量化檢測。進一步地，發光模塊8采用產生白色光源LED的燈組，且每次檢測時，白色光源持續10秒后停止發光。

其中，所述誘餌組件5包括多個軸線重合的誘餌盤51，所述誘餌盤51上開有多個孔洞，且在誘餌盤51底部設有多個支腳52，相鄰的兩個誘餌盤51通過支腳52連接，且多個誘餌盤51上的孔洞相互對應后形成數個光路通道。誘餌組件5包括多個相互疊加的誘餌盤51，且相鄰的兩個誘餌盤51通過支腳52連接，誘餌盤51上開有多個孔洞，而餌料盤51采用白蟻喜食的富含纖維素的纖維制成，利用白蟻的生物習性，白蟻會自主移動至孔洞內取食餌料，使得進入隔離罩6內的白蟻分散在多個誘餌盤51的孔洞內，以防止白蟻集中在某一區域并對該區域透過的光柱進行重復遮擋，進而保證光敏傳感器4上接收到的光強度的變化與白蟻實際進入到裝置內的數量相符合，以確保對白蟻的量化檢測數據的可靠性。

所述信號傳輸機構包括控制電路盒3以及與之電連接的天線，所述控制電路盒3固定在殼蓋2底部，光敏傳感器4安裝在控制電路盒3底部，且在殼蓋2上端設有用于密封天線的天線罩1。控制電路盒3與光敏傳感器4構成閉合回路，在光敏傳感器4接收到光強度變化后，將光信號轉變為信號后傳輸至控制電路盒3，與控制電路盒3連接的天線則將該信號發送至檢測中心的終端，以為檢測人員提供數據支持，而外殼9預埋在建筑物附近的地面水平線以下，天線通過天線罩1密封固定在殼蓋2上，即能夠減小土壤層中水分或是其他腐蝕性的液體對天線造成的影響，確保能夠將檢測數據及時傳送至檢測中心的終端。

本實施例還包括多個襯墊塊7，在所述外殼9與隔離罩6之間設有環空，多個襯墊塊7置于所述環空內，且襯墊塊7的兩側分別與外殼9的內壁、隔離罩6的外壁連接。在外殼9與隔離罩6之間設置多個襯墊塊7，襯墊塊7將外殼9與隔離罩6之間的環空部分分割成幾個相互獨立的部分，使得在安裝時隔離罩6能夠穩定放置在外殼9內部，同時襯墊塊7沿隔離罩6軸線方向的長度小于隔離罩6設孔區域的軸向長度，使得白蟻在通過外殼9上的通孔10后，沿襯墊塊7上端端面穿過環空部分進入到隔離罩6內，即通孔10、襯墊塊7上端端面以及開孔組成白蟻的進出通道，以方便白蟻的自由進入。

作為優選，隔離罩6的底端向上至5㎝處的區域未設有開孔，使得該區域形成一個封閉空間，即能夠防止外殼9周邊的土壤或是水進入到隔離罩6內，進而降低外部因素對檢測部分造成影響；進一步地，隔離罩6上的開孔尺寸能夠避免超過正常體積的白蟻進入，進而避免其他生物誤入隔離罩6內后影響檢測部分的檢測精度。

作為優選，選用閉孔聚乙烯材料制成襯墊塊7，利用閉孔聚乙烯材料的低吸水性、耐沖擊性、耐氣候性以及耐老化性等特點，保證襯墊塊7在埋于地面以下時的穩定性，進而延長裝置在地下的使用壽命。

以上所述的具體實施方式，對本發明的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本發明的具體實施方式而已，并不用于限定本發明的保護范圍，凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
