本發明涉及電能計量技術領域，特別涉及一種一人多機模式電能計量檢定一體化平臺。

背景技術：

目前國內電能計量檢定工作模式大致分為兩種：

1)近年采用的流水線檢定模式,該方式檢定設備投資大、占地面積大、流水線的維護離不開專業人員、有些項目如負荷終端的檢定還不能滿足，而且在計量檢定授權建標時不容易通過。

2)采用傳統人工檢定設備，單人單臺檢定工作模式，該模式檢定設備投資小、不需要大的廠房面積，各種計量測試儀器儀表設備的檢定都能滿足，符合國家標準技術要求，但由于各電能計量檢定設備由不同廠家生產，型號規格不同，操作軟件差異性大、操作難易程度不同，檢定方案及項目隨意性大，檢定數據單機保存、容易丟失、數據不能共享、工作效率低下，檢定工作不規范，使得這種檢定模式效率低下，需要檢定人員多、水平高、而且還要具有專業技術水平的素質。

為此需要研究一種新的性價比高、性能質量高的模式來填補國內電能計量檢定工作中的不足及空白。本實用新型是在傳統人工檢定設備的基礎上創新研發的一種基于一人多機模式適用于電能計量檢定的一體化平臺，該平臺將現有的不同人工檢定臺進行統一，實現一人多機的電能計量檢定。

技術實現要素：

有鑒于此，本實用新型的目的是提供一種能夠節省大量人力，提高效率的一人多機模式電能計量檢定一體化平臺。

本實用新型的目的是通過以下技術方案實現的：

該種一人多機模式電能計量檢定一體化平臺，包括：

處理層，所述處理層包括磁盤陣列、處理主機和應用服務器；

電能計量檢定設備，用于對各種電能計量設備進行檢定；

通信架構層，用于處理層與電能計量檢定設備之間的通訊連接和數據傳遞；

所述電能計量檢定設備均分別設置有配套控制計算機，用于驅動控制設備并采集相關數據以實現一人多機的檢定生產；

進一步，所述電能計量檢定設備包括單相電能表電能計量檢定設備、三相電能表電能計量檢定設備、電壓互感器、低壓電流互感器電能計量檢定設備、負荷控制終端和配變監測終端電能計量檢定設備。

進一步，還包括設置在處理層與通信架構層之間的防火墻模塊。

本實用新型的有益效果是：

(1)實現了在同一操作平臺下進行一人多機自動檢定，相對于流水線檢定模式而言減少了大量資金投入，同時可以實現原有的檢定功能，不影響相關建標工作；

(2)相對于傳統單人單機檢定模式，一人多機模式改變了原有的檢定模式、提高了檢定工作效率；

(3)對檢定數據進行集中存儲統一管理，改變了原來檢定數據原來單機分散存儲、無法統一共享造成的“信息孤島”局面；

(4)統一了多種電能計量檢定設備檢定軟件，在相關規程要求變更及新增外圍系統相關接口帶來的系統升級時可進行統一升級，節約了升級成本，提高升級效率。

本實用新型的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本發明的實踐中得到教導。

附圖說明

為了使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本發明作進一步的詳細描述，其中：

圖1為本實用新型的架構示意圖；

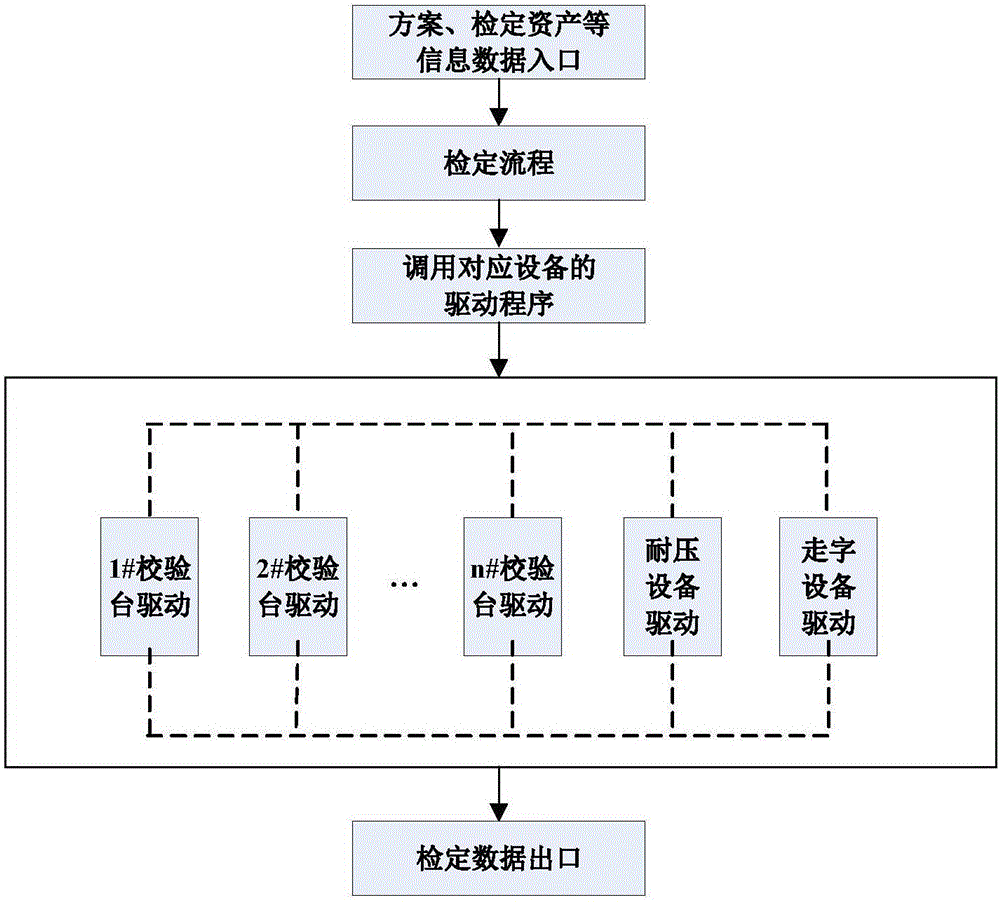

圖2檢定設備智能驅動原理圖。

具體實施方式

以下將參照附圖，對本實用新型的優選實施例進行詳細的描述。應當理解，優選實施例僅為了說明本發明，而不是為了限制本發明的保護范圍。

如圖1所示，本實用新型的一人多機模式電能計量檢定一體化平臺，包括

1)系統應用層：包括磁盤陣列11、處理主機12和應用服務器13；本實施例中，系統應用層采用B/S(瀏覽器/服務器)和C/S(客戶端/服務器)混合架構，分別服務于檢定管理和檢定生產。C/S結構為實時通信系統提供了高效的途徑，而B/S結構為用戶在系統的任一終端登錄系統提供了便捷的方式；

2)電能計量檢定設備：包括單相電能表電能計量檢定設備21、三相電能表電能計量檢定設備22、電壓互感器23、低壓電流互感器電能計量檢定設備24、負荷控制終端25、配變監測終端電能計量檢定設備26；

3)通信架構層：用于處理層與電能計量檢定設備之間的通訊連接和數據傳遞。該層采用智能驅動技術將不同廠家的檢定設備的通訊參數編譯成動態規約驅動庫，實行統一管理，實現計量檢定操作的標準化、統一化、規范化。

電能計量檢定設備均分別設置有配套的控制計算機27，用于驅動控制設備并采集相關數據以實現一人多機的檢定生產；

平臺利用通信架構層構建企業內部局域網，集中存儲計量檢定工作中產生的各類數據。同時通過具有安全機制的接口與其它系統實現檢定業務數據的網絡化共享。

作為進一步的改進，在處理層與通信架構層之間架設有防火墻模塊。從而可以進一步保障數據的安全傳輸和防止外部攻擊。

如圖2所示，本實用新型在使用過程中，通過將檢定設備的實時通信、操作控制、數據采集等功能以及各種試驗流程、方法設計成一套標準的“設備智能驅動”服務模型，通過不同廠家檢定設備規約驅動接入系統，統一將各類檢定設備的通信參數、試驗控制、數據采集等一系列動作編譯成相應的Windows驅動服務接口，在一體化平臺中根據業務需要，實時調用對應的服務接口，從而實現對各類檢定設備的實時通信、操作控制、數據采集，檢定設備時，先通過數據入口輸入待檢設備的信息參數，設定檢定流程和需要調動的對應檢定設備驅動程序，對應的檢定設備啟動后，自動完成檢定過程，通過數據出口輸出檢定數據。

其中，電能表檢定項目包括絕緣及交流電壓試驗、時鐘檢查、基本誤差、剩余電量遞減準確度、費率時段檢查、電能表常數試驗、時段投切誤差、電表清零、啟動試驗、最大需量誤差、潛動試驗、需量周期誤差、智能表參數更新、走字試驗、智能表功能測試、智能表通信功能測試、一致性試驗。

本實用新型進一步規范和簡化檢定操作流程，降低檢定工作強度，提高工作效率和檢定能力，為實現工廠化檢定目標提供堅強支撐；解決檢定工作中的信息孤島現象，實現地區模式下的數據大集中，為促進計量器具質量分析與管理決策提供科學的技術手段。實現了如下目標：

1)實現了電能表電能計量檢定設備、互感器電能計量檢定設備、采集終端電能計量檢定設備在統一的檢定操作平臺下開展一人多機模式的檢定工作，提高了檢定效率；

2)減少了操作培訓工作量，縮短了培訓周期，有效提高了檢定員工作水平和問題解決能力；

3)具有完善的檢定數據查詢分析功能，為實際工作需要提供了多種統計、查詢、分析功能，方便了電能計量檢定管理；

4)實現了檢定數據集中存儲、統一管理，改變了檢定數據的“信息孤島”局面，保障了數據安全與共享；

5)實現了對外圍系統統一共享數據源，統一開放檢定數據接口；

6)實現了對外提供統一的檢定相關報告格式；

7)系統良好的接口具備可擴充性和靈活性，便于新型電能計量檢定設備快捷的接入平臺，滿足計量工作發展的需要。

最后說明的是，以上實施例僅用以說明本實用新型的技術方案而非限制，盡管參照較佳實施例對本發明進行了詳細說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本技術方案的宗旨和范圍，其均應涵蓋在本發明的權利要求范圍當中。
