本實用新型涉及一種編碼器，特別涉及一種編碼器旋調機構。

背景技術：

編碼器是將信號或數據進行編制、轉換為可用以通訊、傳輸和存儲的信號形式的設備。編碼器把角位移或直線位移轉換成電信號，前者稱為碼盤，后者稱為碼尺?，F有的編碼器不方便安裝，且轉動調試也不方便。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，從而提供一種通過旋管可以方便與驅動電機連接；通過驅動電機方便控制旋管實現轉動，從而方便對安裝臺進行轉動調節；使用者可以通過限位桿可以使安裝頭與安裝桿牢固對接，鎖接牢固度大大提高，方便對編碼器進行轉動調試的編碼器旋調機構。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種編碼器旋調機構，包括旋管，旋管的端部設有安裝頭，安裝頭的端部設有安裝臺，安裝臺的下部設有安裝桿，安裝桿與安裝臺之間設有限位柱，限位柱的外周面設有限位槽，安裝桿安裝在安裝頭的軸向位置，安裝頭的側壁設有限位桿，限位桿的一端設有限位頭，限位頭的端部設置在限位槽位置，限位桿的外端設有卡管，卡管的端部設有旋帽；旋帽的中間位置向內凹陷；限位桿與卡管為一體結構。

進一步地，所述旋管的外周面套裝有護管。

進一步地，所述安裝臺的外周面設有卡槽。

進一步地，所述安裝臺上設有若干固定孔。

進一步地，所述旋帽通過固定銷與卡管的端部連接。

采用上述技術方案的編碼器旋調機構，可以將編碼器安裝在安裝臺上，通過旋管可以方便與驅動電機連接；通過驅動電機方便控制旋管實現轉動，從而方便對安裝臺進行轉動調節；使用者可以通過限位桿可以使安裝頭與安裝桿牢固對接，鎖接牢固度大大提高，方便對編碼器進行轉動調試。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型編碼器旋調機構的結構示意圖；

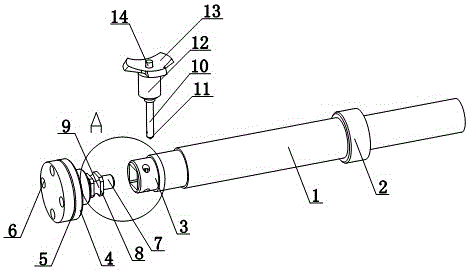

圖2為本實用新型編碼器旋調機構的部件分解圖；

圖3為圖2中A區域的細節放大圖；

圖4為本實用新型所述旋管的結構示意圖；

圖5為圖4中B-B剖面圖；

圖6為本實用新型所述安裝臺的結構示意圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

如圖1至圖6所示，一種編碼器旋調機構，包括旋管1，旋管1的端部設有安裝頭3，安裝頭3的端部設有安裝臺4，安裝臺4的下部設有安裝桿7，安裝桿7與安裝臺4之間設有限位柱8，限位柱8的外周面設有限位槽9，安裝桿7安裝在安裝頭3的軸向位置，安裝頭3的側壁設有限位桿10，限位桿10的一端設有限位頭11，限位頭11的端部設置在限位槽9位置，限位桿10的外端設有卡管12，卡管12的端部設有旋帽13；旋帽13的中間位置向內凹陷；限位桿10與卡管12為一體結構；旋管1的外周面套裝有護管2，安裝臺4的外周面設有卡槽5，安裝臺4上設有若干固定孔6，旋帽13通過固定銷14與卡管12的端部連接。

本實用新型編碼器旋調機構，可以將編碼器安裝在安裝臺4上，通過旋管1可以方便與驅動電機連接；通過驅動電機方便控制旋管1實現轉動，從而方便對安裝臺4進行轉動調節；使用者可以通過限位桿10可以使安裝頭3與安裝桿7牢固對接，鎖接牢固度大大提高，方便對編碼器進行轉動調試。

其中，旋管1的外周面套裝有護管2，所以通過護管2可以保護旋管1的外周面。

其中，安裝臺4的外周面設有卡槽5，所以通過卡槽5可以節省安裝臺4的材料。

其中，安裝臺4上設有若干固定孔6，所以通過固定孔6可以使編碼器安裝更加牢固。

其中，旋帽13通過固定銷14與卡管12的端部連接，所以方便卡接。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
