本實用新型屬于流水線產品的溫度測量技術領域，尤其涉及一種用于測量流水線產品溫度的溫度測量裝置。

背景技術：

對于工程測溫常見的有紅外成像測溫和熱電偶測溫，其中紅外成像測溫為非接觸式測溫，熱電偶是接觸式測溫。紅外成像測溫結果受測量距離影響比較大，并且測量誤差也遠大于熱電偶測溫。熱電偶測溫利用兩種不同的相接觸的金屬導體作為探頭，探頭將溫度信號轉化為電信號進行檢測，因此熱電偶測溫過程中，探頭的固定方式及其與被測物體接觸的可靠性對測溫結果至關重要。

熱電偶探頭的示意圖，與尖端探頭連接的是兩并行的導線，整個線材非常柔軟，該特性導致熱電偶測溫時，尖端探頭與被測物之間接觸固定不方便，在需要頻繁更換被測物體的情形下尤甚。目前對熱電偶的固定方式主要利用機械構件或膠黏劑/膠粘帶固定，但是該固定方式僅適用于被測物不移動的情形，而無法對流水生產線上的樣品進行熱電偶測溫，此外膠黏方式不可避免地會增加熱電偶探頭的熱容量，擴大測量誤差。

現有技術中的熱電偶探頭夾持裝置，其只能對固定不移動的物品測溫，對流水線上移動的產品無能為力；另外，現有技術因為固定方式利用膠黏劑/膠粘帶固定，不可避免地提高了探頭的熱容，導致測量誤差增大。

技術實現要素：

本實用新型的目的在于克服上述現有技術的不足，提供了一種用于測量流水線產品溫度的溫度測量裝置，其測量效率高，測量誤差小。

本實用新型的技術方案是：一種用于測量流水線產品溫度的溫度測量裝置，包括溫度傳感器、基座和旋臂，所述旋臂轉動連接于所述基座，所述基座連接有定位塊，所述定位塊與所述旋臂之間連接有彈性件，所述溫度傳感器連接于所述旋臂。

可選地，所述旋臂的一側面靠近前端處連接有金屬彈片，所述溫度傳感器連接于所述金屬彈片。

可選地，所述金屬彈片靠近于所述基座的一端連接于所述旋臂，所述旋臂對應所述金屬彈片另一端處設置有螺紋通孔，所述旋臂的另一側面設置有穿設于所述螺紋通孔且用于頂起所述金屬彈片的調節螺絲。

可選地，所述旋臂設置有用于容納所述金屬彈片的容納槽，所述金屬彈片靠近于所述基座的一端設置有貫孔，所述旋臂通過插入所述貫孔的插栓固定所述金屬彈片。

可選地，所述溫度傳感器為熱電偶探頭。

可選地，所述金屬彈片的表面設置有用于安裝所述熱電偶探頭和連接導線的安裝槽。

可選地，所述旋臂具有與所述安裝槽對接的走線槽。

可選地，所述熱電偶探頭與所述金屬彈片之間設置有粘接物，或者，所述熱電偶探頭通過鎖定件固定于所述旋臂。

可選地，所述定位塊通過螺栓可調節式轉動連接于所述基座，所述彈性件為彈簧，所述彈簧的一端連接于所述定位塊，所述彈簧的另一端連接于所述旋臂的中段。

可選地，所述金屬彈片為鋁彈片。

本實用新型所提供的用于測量流水線產品溫度的溫度測量裝置，其利用產品自身移動和彈性可調節的旋臂，保證被測物件移至檢測位置后，熱電偶探頭與被測物件可靠接觸，流水線產品(被測物件，可為微型鉆頭等)沿流水線移動，各所述流水線產品依次抵頂于所述溫度測量裝置的溫度傳感器并使旋臂克服彈性件的彈力正向轉動，所述溫度傳感器對所述流水線產品的溫度進行測量，所述流水線產品脫離所述溫度測量裝置后，所述旋臂在所述彈性件的復位力下反向轉動至初始位置。這樣，流水線產品在移動過程中仍可以與溫度傳感器持續、平穩可靠的接觸，溫度測量可靠性高，測量誤差小。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

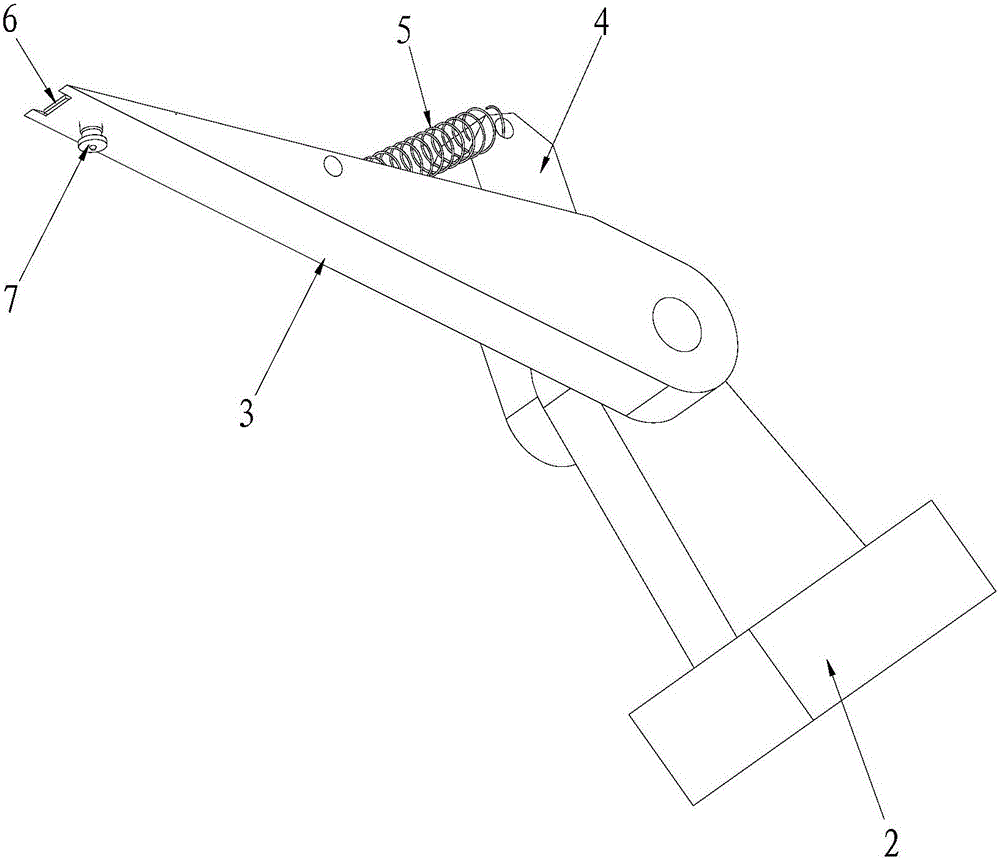

圖1是本實用新型實施例提供的用于測量流水線產品溫度的溫度測量裝置的立體示意圖；

圖2是本實用新型實施例提供的用于測量流水線產品溫度的溫度測量裝置的立體示意圖；

圖3是本實用新型實施例提供的用于測量流水線產品溫度的溫度測量裝置的立體示意圖；

圖4是本實用新型實施例提供的用于測量流水線產品溫度的溫度測量裝置的平面示意圖；

圖5是本實用新型實施例提供的用于測量流水線產品溫度的溫度測量裝置中金屬彈片的立體示意圖；

圖6是本實用新型實施例提供的用于測量流水線產品溫度的溫度測量裝置的平面示意圖；

圖7是本實用新型實施例提供的用于測量流水線產品溫度的溫度測量方法的平面示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

需要說明的是，當元件被稱為“固定于”或“設置于”另一個元件，它可以直接在另一個元件上或者可能同時存在居中元件。當一個元件被稱為是“連接于”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。

還需要說明的是，本實用新型實施例中的左、右、上、下等方位用語，僅是互為相對概念或是以產品的正常使用狀態為參考的，而不應該認為是具有限制性的。

如圖1至圖7所示，本實用新型實施例提供的一種用于測量流水線產品溫度的溫度測量裝置，包括溫度傳感器1、基座2和旋臂3。所述溫度傳感器1可以為熱電偶探頭。所述旋臂3轉動連接于所述基座2，基座2可以安裝于流水線的一側等合適位置處。所述基座2連接有定位塊4，所述定位塊4與所述旋臂3之間連接有彈性件5，所述溫度傳感器1連接于所述旋臂3，流水線產品9(被測物件，可為微型鉆頭等)沿流水線移動，各所述流水線產品9依次抵頂于所述溫度測量裝置的溫度傳感器1并使旋臂3克服彈性件5的彈力正向轉動，所述溫度傳感器1對所述流水線產品9的溫度進行監測，所述流水線產品9脫離所述溫度測量裝置后，所述旋臂3在所述彈性件5的復位力下反向轉動至初始位置，流水線產品9可以與溫度傳感器1持續、平穩可靠的接觸，溫度測量效率高、可靠性高，測量誤差小。

具體地，所述旋臂3的一側面靠近前端處連接有金屬彈片6，所述溫度傳感器1連接于所述金屬彈片6，金屬彈片6具有一定的彈性變形能力，被測物件在流水線上運行至檢測位置后，必然會擠壓金屬彈片6并使金屬彈片6彈性變形，溫度傳感器1靠金屬彈片6彎曲變形壓在被測物件的表面，此時旋臂3有微小旋轉，但彈性件5約束使金屬彈片6與被測物件之間有良好接觸。

具體地，所述金屬彈片6靠近于所述基座2的一端連接于所述旋臂3，所述旋臂3對應所述金屬彈片6另一端處設置有螺紋通孔，所述旋臂3的另一側面設置有穿設于所述螺紋通孔且用于頂起所述金屬彈片6的調節螺絲7。通過設置調節螺絲7，可以調節金屬彈片6末端被頂起的高度，以適用于不同的應用場景。

具體地，所述旋臂3設置有用于容納所述金屬彈片6的容納槽31，所述金屬彈片6靠近于所述基座2的一端設置有貫孔61，所述旋臂3通過插入所述貫孔61的插栓固定所述金屬彈片6。

具體地，所述金屬彈片6的表面設置有用于安裝所述熱電偶探頭和連接導線的安裝槽62，以便于走線，熱電偶探頭和連接導線均不凸出于金屬彈片6的表面。

具體地，所述旋臂3具有與所述安裝槽62對接的走線槽32，以便于走線。

具體地，所述熱電偶探頭與所述金屬彈片6之間設置有粘接物，或者，所述熱電偶探頭通過鎖定件固定于所述旋臂3，以使熱電偶探頭可以可靠地連接于金屬彈片6。金屬彈片6可以為鋁彈片。

具體地，所述定位塊4可以通過螺栓可調節式轉動連接于所述基座2，所述彈性件5為彈簧，所述彈簧的一端連接于所述定位塊4，所述彈簧的另一端連接于所述旋臂3的中段。定位塊4可以通過螺絲連接于基座2，定位塊4與基座2之間的夾角可以調節，旋臂3在基座2上但保持旋轉自由。通過調節定位塊4或/和彈簧，使旋臂3角度在不受外力時保持于相應的初始位置，從而滿足不同距離的測溫需要，裝置通用性高。

具體應用中，以流水線產品9為微型鉆頭為例，通過調整彈簧掛鉤的位置控制基座2與旋臂3的夾角，使旋臂3末端處于微型鉆頭的鋼柄行進路徑上，鋼柄由一個方向進入焊接位置焊接時，必然與旋臂3及其末端的熱電偶探頭接觸，旋臂3旋轉一定角度，并導致彈簧被拉伸，使旋臂3及其末端的熱電偶探頭對鋼柄有適合的壓力；鋼柄移開后，旋臂3在彈簧作用下恢復到原位，以備下一次測溫。

本實用新型實施例還提供了一種用于測量流水線產品溫度的溫度測量方法，其采用上述的用于測量流水線產品9溫度的溫度測量裝置,包括以下步驟：流水線產品9(被測物件，可為微型鉆頭等)沿流水線移動，移動至檢測位置(焊接加熱位置)，各所述流水線產品9依次抵頂于所述溫度測量裝置的溫度傳感器1并使旋臂3克服彈性件5的彈力正向轉動，所述溫度傳感器1對所述流水線產品9的溫度進行測量，所述流水線產品9脫離所述溫度測量裝置后，所述旋臂3在所述彈性件5的復位力下反向轉動至初始位置。旋臂3與流水線之間的夾角可以小于90度，優選小于60度，例如30至45度。

本實用新型實施例所提供的用于測量流水線產品溫度的溫度測量裝置，其利用產品自身移動和彈性可調節的旋臂3，保證被測物件移至檢測位置后，熱電偶探頭與被測物件可靠接觸，流水線產品9(被測物件，可為微型鉆頭等)沿流水線移動，各所述流水線產品9依次抵頂于所述溫度測量裝置的溫度傳感器1并使旋臂3克服彈性件5的彈力正向轉動，所述溫度傳感器1對所述流水線產品9的溫度進行測量，所述流水線產品9脫離所述溫度測量裝置后，所述旋臂3在所述彈性件5的復位力下反向轉動至初始位置。這樣，流水線產品9在移動過程中仍可以與溫度傳感器1持續、平穩可靠的接觸，溫度測量可靠性高，測量誤差小。

而且，旋臂3的末端有容納槽31，容納槽31可以容納金屬彈片6(柔性鋁彈片)，金屬彈片6內開有安裝槽62，安裝槽62可以容納熱電偶探頭及相連導線。金屬彈片6末端有貫孔61，插栓利用該孔將金屬彈片6固定在旋臂3上。旋臂3末梢有螺紋通孔，螺紋通孔螺紋連接有調節螺絲7，調節螺絲7擰入旋臂3末端的螺紋通孔可使另一側的金屬彈片6頂起，從而實現調節金屬彈片6嵌入的深度。

通過調節定位塊4，旋臂3可以調整至合適角度，旋臂3末端的金屬彈片6處于被測物件行進路徑上，被測物件能接觸到金屬彈片6使其彎曲變形。被測物件在流水線上運行至加熱位置后，必然會擠壓金屬彈片6使其彈性變形，熱電偶探頭靠金屬彈片6彎曲變形壓在被測物件表面，此時旋臂3有微小旋轉，但彈簧約束使金屬彈片6、溫度傳感器1(熱電偶探頭)與被測件有良好接觸。加熱完成后，被測物件沿流水線繼續行進而脫離旋臂3，彈簧使旋臂3回到原位。通過調整彈簧和定位塊4，從而調整旋臂3伸出長度，以便測不同距離的溫度。基座2可固定于剛性平面，經常移動不方便。對于不同尺寸的被測件，如直徑可能只差幾毫米，通過調整旋臂3角度能更精確控制被測物件與溫度傳感器1(熱電偶探頭)的接觸，調節方便。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換或改進等，均應包含在本實用新型的保護范圍之內。
