本實用新型是一種用于低溫環境下的監測設備，屬于環保設備領域。

背景技術：

監測設備通過對池水的探頭對相應指標進行檢測并將檢測值發送給水質監測儀，由水質監測儀實現自動報警、顯示、調整、控制相關設備實現環境維護功能的系統。

現有技術公開了申請?zhí)枮椋?01510989781.6的一種水質監測設備，包括下箱體，下箱體底端連接支撐柱，下箱體內設有發電機，下箱體外側設有水輪機，水輪機與發電機連接，下箱體上表面上對稱設有兩根定位柱，兩根定位柱之間套有浮圈，浮圈下端連接探頭，探頭下方設有吹氣裝置，吹氣裝置通過連接架與浮圈連接，所述定位柱上端設有上箱體，上箱體內設有中央處理器、蓄電池，上箱體外側設有顯示屏，探頭與中央處理器連接，中央處理器與顯示屏連接，所述發電機、吹氣裝置、中央處理器、顯示屏均分別與蓄電池連接，本發明解決了水質監測設備的探頭在水中因外物容易造成監測數據不精確和監測設備耗能較大的問題。但是其不足之處在于設備無法在低溫環境下進行使用，低溫容易導致設備故障及損毀。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種用于低溫環境下的監測設備，以解決現有的監測設備無法在低溫環境下進行使用，低溫容易導致設備故障及損毀的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種用于低溫環境下的監測設備，其結構包括海綿保護層、顯示屏、調節旋鈕、邊框、彈簧卡扣、提手、旋轉裝置、密封膠條、抗低溫監測器、電纜、啟動開關、機身主體、電源、連接器、保護蓋、鎖扣，所述海綿保護層設在保護蓋內，所述顯示屏與機身主體相連接，所述機身主體設有調節旋鈕，所述邊框固定連接機身主體，所述彈簧卡扣設在邊框上，所述提手設有旋轉裝置，所述機身主體內設有密封膠條，所述密封膠條與抗低溫監測器相連接，所述抗低溫監測器由底座、緊固螺母、保溫層、監測裝置、螺紋接頭、傳感探頭、吸收器、解析器、信號探頭組成，所述底座通過緊固螺母固定連接監測裝置，所述監測裝置設有保溫層，所述監測裝置通過螺紋接頭連接傳感探頭，所述吸收器與監測裝置相連接，所述監測裝置固定連接解析器，所述信號探頭設在監測裝置上，所述抗低溫監測器活動連接所述機身主體，所述啟動開關設在機身主體上，所述電源與機身主體相連接。

進一步地，所述提手與邊框相連接。

進一步地，所述旋轉裝置固定連接機身主體。

進一步地，所述機身主體設有電纜。

進一步地，所述保護蓋通過連接器與邊框相連接。

進一步地，所述保護蓋設有鎖扣。

本實用新型的有益效果為設有抗低溫監測器，具有防水抗低溫的功能，設備使用壽命長，運行穩定，能夠在低溫等惡劣環境下進行監測。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用 新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種用于低溫環境下的監測設備的結構示意圖；

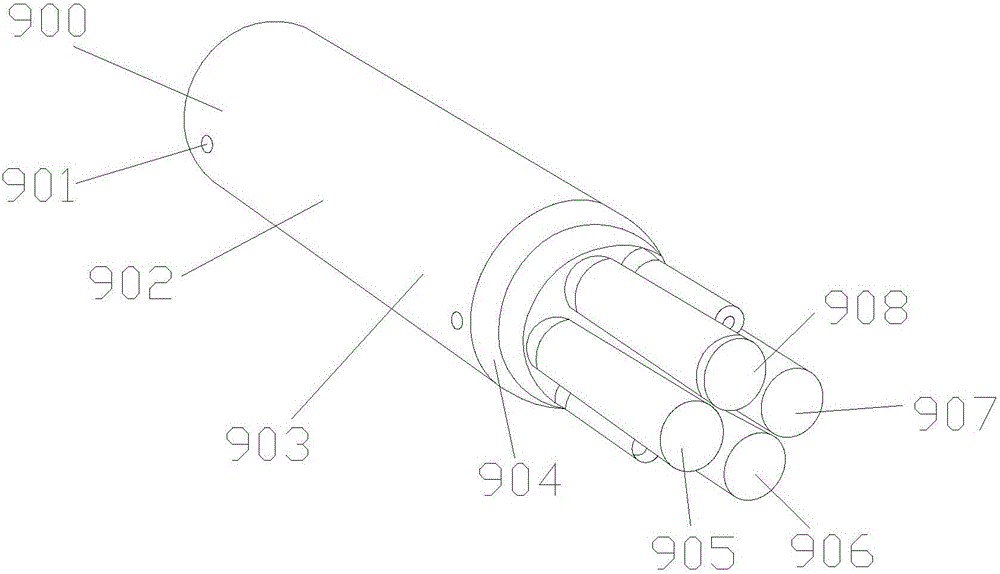

圖2為本實用新型的抗低溫監測器示意圖。

圖中：海綿保護層-1、顯示屏-2、調節旋鈕-3、邊框-4、彈簧卡扣-5、提手-6、旋轉裝置-7、密封膠條-8、抗低溫監測器-9、底座-900、緊固螺母-901、保溫層-902、監測裝置-903、螺紋接頭-904、傳感探頭-905、吸收器-906、解析器-907、信號探頭-908、電纜-10、啟動開關-11、機身主體-12、電源-13、連接器-14、保護蓋-15、鎖扣-16。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1-圖2，本實用新型提供一種技術方案：一種用于低溫環境下的監測設備，其結構包括海綿保護層1、顯示屏2、調節旋鈕3、邊框4、彈簧卡扣5、提手6、旋轉裝置7、密封膠條8、抗低溫監測器9、電纜10、啟動開關11、機身主體12、電源13、連接器14、保護蓋15、鎖扣16，所述海綿保護層1設在保護蓋15內，所述顯示屏2與機身主體12相連接，所述機身主體12設有調節旋鈕3，所述邊框4固定連接機身主體12，所述彈簧卡扣5設在邊框4上，所述提手6設有旋轉裝置7，所述機身主體12內設有密封膠條8，所述密封膠條8與抗低溫監測器9相連接，所述抗低溫監測器9由底座900、緊固螺母901、保溫層902、監測裝置903、螺紋接頭904、傳感探頭905、吸收器906、解析器907、信號探頭908組成，所述底座900通過緊固螺母901固定連接監測裝置903，所述監測裝置903設 有保溫層902，所述監測裝置903通過螺紋接頭904連接傳感探頭905，所述吸收器906與監測裝置903相連接，所述監測裝置903固定連接解析器907，所述信號探頭908設在監測裝置903上，所述抗低溫監測器9活動連接所述機身主體12，所述啟動開關11設在機身主體12上，所述電源13與機身主體12相連接，所述提手6與邊框4相連接，所述旋轉裝置7固定連接機身主體12，所述機身主體12設有電纜10，所述保護蓋15通過連接器14與邊框4相連接，所述保護蓋15設有鎖扣16。

在進行使用時，將抗低溫監測器9從機身主體12中取出投放到指定的低溫水域中，傳感探頭905與信號探頭908進行環境偵測，吸收器906采取樣本經解析器907分析后將情況反饋到監測裝置903中，保溫層902對監測裝置903提供抗寒、保溫的作用，監測完成后通過電纜10將設備拉回到機身主體12。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清 楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
