本實用新型涉及電動汽車測試技術領域，尤其涉及電動汽車電機測試技術領域，具體是指一種便攜式電機測試儀器。

背景技術：

目前國內電動汽車用永磁同步電機廠家，主要兩種測試方法：(1)測試電機旋變角度時需要通過連接示波器，反復的更改參數，通過肉眼觀察旋變信號是否與電機電壓信號是否同步，反電勢需要單獨測試，不僅操作繁瑣而且人為誤差較大。(2)普通軟件測試需要上高壓，有一定危險性，且遇到磁阻較大的電機則不可行(需加大電流)，反電勢需使用示波器測試。

技術實現要素：

本實用新型的目的是克服了上述現有技術的缺點，提供了一種能夠?qū)崿F(xiàn)測試更精確、節能環保、縮短測試時間、降低測試成本、從而達到降低電動汽車的成本的便攜式電機測試儀器。

為了實現上述目的，本實用新型具有如下構成：

該便攜式電機測試儀器，其主要特點是，所述的儀器包括旋變輸出電路、旋變接口、處理器和顯示器，所述的處理器同時與所述的旋變輸出電路和顯示器相連接，所述的旋變輸出電路與所述的旋變接口相連接，所述的旋變接口與電機的旋變線相連接。

較佳地，所述的儀器還包括電壓采樣接口和反電勢輸出電路，所述的電壓采樣接口通過反電勢輸出電路與處理器相連接，所述的電壓采樣接口與電機的兩相輸出相連接。

較佳地，所述的儀器還包括溫度接口和溫度傳感器檢測電路，所述的溫度接口通過溫度傳感器檢測電路與處理器相連接，所述的溫度接口與電機相連接。

較佳地，所述的儀器還包括通訊接口，所述的儀器通過通訊接口與上位機相連接。

更佳地，所述的通訊接口通過CAN總線與上位機相連接。

較佳地，所述的儀器的表面設置有復位按鈕，所述的復位按鈕與處理器相連接。

較佳地，所述的儀器的表面設置有開關按鈕，所述的開關按鈕與處理器相連接。

較佳地，所述的儀器還包括可充電電池，所述的可充電電池同時與所述的旋變輸出電路和處理器相連接。

較佳地，所述的電機為永磁同步電機。

由于目前電機廠家需要購買昂貴的示波器，繁瑣的人工操作，不僅設備和人工成本很高，而且存在人為誤差，示波器需要接220V電源，攜帶或者操作不便利，而通過采用本實用新型的便攜式電機測試儀器，電機測試儀器具有成本低、功能豐富、誤差小、操作智能、易攜帶、易投入市場等一系列的優點，適用于大規模推廣應用。

附圖說明

圖1為本實用新型的便攜式電機測試儀器的主視圖。

圖2為本實用新型的便攜式電機測試儀器的仰視圖。

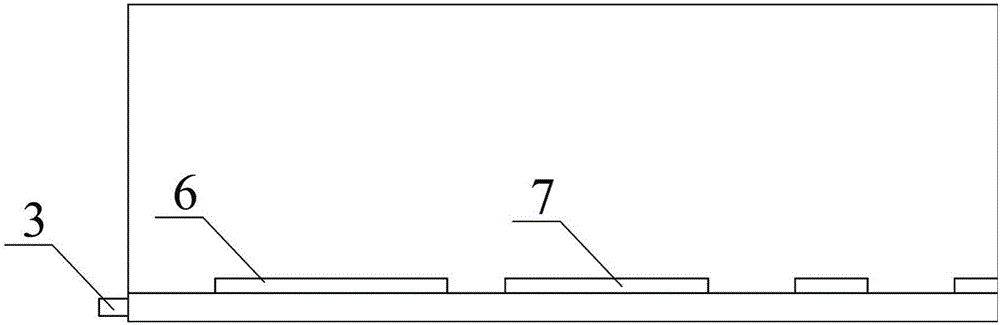

圖3為本實用新型的便攜式電機測試儀器的左視圖。

附圖標記：

1 電壓采樣接口

2 旋變接口

3 溫度接口

4 反電勢輸出電路

5 旋變輸出電路

6 溫度傳感器檢測電路

7 處理器

8 顯示屏

9 復位

10 開關

11 通訊接口

12 可充電電池

具體實施方式

為了能夠更清楚地描述本實用新型的技術內容，下面結合具體實施例來進行進一步的描述。

如圖1所示，本實用新型的電機測試儀器外形與筆記本相似，配有可充電電池，將電機旋變線與MTS設備連接，電壓采樣接口1與電機的兩相相連接，溫度接口3連接電機的溫度線，通電后，轉動電機轉子，屏幕即可顯示旋變角度、當前線電壓數值、旋轉頻率、電機當前溫度。

本實用新型通過將電壓輸入信號、旋變輸入信號、溫度輸入信號整合集成在MTS(Motor Testing System，電機測量系統)儀器上，中間省去了昂貴的示波器，通過處理器7芯片處理電壓信號和旋變信號，自動計算電機旋變角度；若只測試電機反電勢，只需連接電壓信號輸入端即可；MTS儀器內置溫度傳感器檢測電路，處理器7內部存儲了市場常見的溫度傳感器的相關參數，只需輸入當前電機的溫度傳感器型號，即可通過查表法根據當前阻值得到當前電機溫度。

工作過程：

(1)使用CAN通訊將電腦與MTS設備的通訊接口相連接，按下開關按鈕通電，導入測試系統程序，將電機的參數(極對數，溫度傳感器型號等)，結束后斷電，拔下CAN線；

(2)將高壓探頭一端連接電機的BC兩相，一端連接MTS設備的電壓采樣接口1；將電機的旋變線連接MTS設備的旋變接口2；電機的溫度線連接MTS設備的溫度接口3；

(3)MTS設備通電，均勻旋轉電機轉子，BC相產生反電勢，信號經過電壓采樣接口1后進入反電勢輸出電路4(線電壓→電壓采樣接口1→反電勢輸出電路4)，旋轉電機轉子時旋變產生的信號經過旋變接口2進入旋變輸出電路5(旋變信號→旋變接口2→旋變輸出電路5)，兩個電路最終匯總處理，通過處理器7程序計算當前旋變角度，得出當前電機旋轉的反電勢及頻率，并顯示在顯示屏8上；溫度信號→溫度接口3→溫度傳感器檢測電路，通過處理器7計算得出當前溫度，并顯示在屏幕上。設備亦可當做普通電壓采樣儀器使用。

本實用新型的便攜式電機測試儀器的技術方案中，其中所包括的各個功能設備和模塊裝置均能夠?qū)?yīng)于實際的具體硬件電路結構，因此這些模塊和單元僅利用硬件電路結構就可以實現，不需要輔助以特定的控制軟件即可以自動實現相應功能。

由于目前電機廠家需要購買昂貴的示波器，繁瑣的人工操作，不僅設備和人工成本很高，而且存在人為誤差，示波器需要接220V電源，攜帶或者操作不便利，而通過采用本實用新型的便攜式電機測試儀器，電機測試儀器具有成本低、功能豐富、誤差小、操作智能、易攜帶、易投入市場等一系列的優點，適用于大規模推廣應用。

在此說明書中，本實用新型已參照其特定的實施例作了描述。但是，很顯然仍可以作出各種修改和變換而不背離本實用新型的精神和范圍。因此，說明書和附圖應被認為是說明性的而非限制性的。
