本實用新型專利屬于測試儀器類，涉及測試固體材料高溫彈性模量的儀器設備，特別是一種多試樣高溫彈性模量測試儀。

背景技術：

高溫彈性模量是固體材料（金屬材料、耐火材料、陶瓷、水泥制品、鑄石、玻璃等）、特別是耐火材料的一種重要高溫物理性能；它可以評價材料的高溫?zé)Y(jié)性、高溫強度、高溫?zé)釕?yīng)力及高溫相變化等重要特性；對材料的研究及應用均具有非常重要的意義。

因此，研究開發高溫彈性模量測試儀是固體材料、特別是耐火材料測試領域內極為重要的課題。

高溫彈性模量測試方法主要有聲頻法、（超）聲速法及脈沖激振法等。

脈沖激振法的高溫彈性模量測試，采用脈沖激振法無損檢測試樣的高溫楊氏模量，其基本原理為：在高溫環境下，由特定的脈沖激振裝置以合適的外力和頻率敲擊試樣，當激振信號在試樣內部傳輸后，通過媒介傳輸，再由聲波傳感器接收，由計算機系統對接收到的信號進行分析處理，獲得試樣的共振頻率，代入相關公式計算出試樣的楊氏模量。

專利（US2007/O157698A1）和專利（CN201020552484.8）分別公開了各自的脈沖激振法高溫彈性模量測試儀，該類測試儀包括聲波發生器、試樣、試樣支撐裝置、陶瓷導管、聲波信號接收器及處理裝置、高溫試驗爐，聲波發生器、試樣、試樣支撐裝置、陶瓷波導管等均在高溫試驗爐內。

現有上述方法的缺點：每爐次只做一個試樣，效率低，成本高，不能滿足多試樣的測試需求。

技術實現要素：

本實用新型的目的在于克服現有技術的單個試樣的缺點，提供一種多試樣高溫彈性模量測試儀。

本實用新型的目的可以采取以下技術方案來實現：一種多試樣高溫彈性模量測試儀，包括高溫試驗爐、試樣、及信息控制裝置，高溫試驗爐設置在機架上，其特征是：在高溫試驗爐底上設置試驗臺，試驗臺上至少設置兩個支撐裝置，多個支撐裝置上分別設置試樣，試樣上部至少設置二部高溫聲波接收器以及高溫波導組件。

所述的試驗臺可以為在爐體內靜止不動的固定式試驗臺，二個及以上支撐裝置可環繞固定式試驗臺中心設置，也可以沿固定式試驗臺單列或多列設置；可以對每個試樣一一對應各自設置二部固定高溫聲波接收器以及高溫波導組件，也可以將二部旋轉高溫聲波接收器或移動高溫聲波接收器設置在其驅動機構上，在驅動器的驅動下，從一個試樣旋轉或移動到另一個試樣。

所述的試驗臺為可以圍繞其立軸軸線在爐膛內旋轉的旋轉試驗臺，旋轉試驗臺的下部通過旋轉軸與設置在機架上的旋轉電機相連，旋轉軸上設置有角度控制器，旋轉電機通過角度控制精確旋轉旋轉試驗臺，使其上的待測試樣到達測試位置，在測試位置的試樣非節點處上方，僅設置二部固定高溫聲波接收器以及高溫波導組件；在旋轉試驗臺上環繞其軸線設置多個支撐裝置，每個支撐裝置上設置有兩個支撐刀頭，其上放置試樣，兩個支撐刀頭分別位于試樣長度的兩個0.224L的節點處。

所述的試驗臺為可以在試驗爐內移動的移動式試樣，所述的移動式試驗臺下表面設凹形導槽，在試驗爐爐底底板設置有凸起的底板導軌，所述的移動式試樣臺上的凹形導槽與凸起的底板導軌相匹配；所述的移動式試驗臺上能容納至少兩個支撐裝置，試樣設置在支撐裝置上，調節支撐裝置的兩個支撐刀頭的間距，使支撐刀頭在試樣長度方向的兩個節點處；通過驅動機構的驅動，移動式試樣臺沿爐底底板上的底板導軌線性運動，將放置在支撐裝置之支撐刀頭上的待測試樣精確移動到測試位置，在試樣測試位置的試樣非節點處上方，設置有二部固定高溫聲波接收器和高溫聲波組件。

所述的支撐裝置及其上的支撐刀頭由耐高溫低噪音的耐火材料制成；支撐刀頭與試樣接觸處的支撐刀頭曲率半徑R至少為2mm，但不大于25mm。

所述的高溫波導組件，是內壁結構光滑的喇叭形狀的耐高溫聲波接收器的部件，鑲嵌在爐頂部，其接近試樣的一端端口的口徑大于爐體外端口的口徑。

本實用新型的優點：實現了每爐次的多試樣測試，在較高的水平上滿足了固體材料的力學試驗的多個平行試驗的數據要求，提高了試驗效率，降低了試驗誤差，降低了試驗成本，改善了操作條件，提高了測試精度。

附圖說明

附圖1為一種旋轉試驗臺三試樣高溫彈性模量測試儀的正視剖面示意圖。

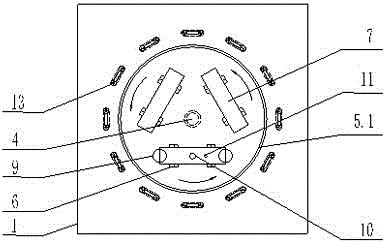

附圖2為圖1的俯視剖面示意圖。

附圖3為一種移動試驗臺五試樣高溫彈性模量測試儀的正視剖面示意圖。

附圖4為圖3的俯視剖面示意圖。

附圖5為每個試樣設置一套激振器和高溫聲波接收器的一種固定試驗臺五試樣高溫彈性模量測試儀俯視剖面示意圖。

附圖6為設置一套移動式激振器和移動式高溫聲波接收器的一種固定試驗臺五試樣高溫彈性模量測試儀的俯視剖面示意圖。

圖中，1、機架， 2.1、旋轉電機，2.2、移動電機，3、角度控制器，4、旋轉軸，4.1、移動推桿， 5、固定式試驗臺，5.1、旋轉試驗臺，5.2、移動試驗臺，6、支撐裝置，6.1、支撐刀頭，7、試樣，8、高溫波導組件，9、固定高溫聲波接收器，9.1、旋轉高溫聲波接收器，9.2、移動高溫聲波接收器，10、激振器， 10.1、旋轉式激振器、10.2、移動式激振器、11、測溫元件，12、信息控制裝置，13、加熱元件，14、爐膛，15、底板，15.1、底板導軌，16、敲擊桿。

具體實施方式

結合附圖，說明本實用新型的具體實施方式。

實施例1 一種旋轉試驗臺三試樣高溫彈性模量測試儀。

如圖1、圖2所示，一種旋轉試驗臺三試樣高溫彈性模量測試儀，在高溫試驗爐底上設置旋轉試驗臺5.1，旋轉試驗臺5.1以其下方的中心軸軸線旋轉。旋轉試驗臺5.1上設置三對支撐裝置6，三個試樣7分別設置在支撐裝置6上，三對支撐裝置6環繞旋轉試驗臺5.1軸線規律設置，調節支撐裝置6的一對支撐刀頭6.1的間距，使兩個支撐刀頭6.1分別在試樣7的長度方向兩個0.224L的節點處。對應于一個試樣7測試位置，設置一套式激振器10.1和兩個高溫波導組件8、高溫聲波接收器9.1；旋轉試驗臺5.1的下部通過旋轉軸4與旋轉電機2.1相連，旋轉軸4上安裝角度控制器3，旋轉電機2.1通過角度控制器3精確旋轉試驗臺5.1，使其上的待測試樣7到達測試位置。

所述的支撐裝置6及支撐刀頭6.1，可由耐高溫低噪音的耐火材料制成，如耐高溫輕質材料。支撐刀頭6.1與試樣7接觸時，不得與試樣7發生高溫反應而致其結構損傷或污染試樣，支撐刀頭6.1曲率半徑R至少為2mm，但不大于25mm。

所述的旋轉激振器10.1，位于試樣7的中部下方，可調整其敲擊桿16伸縮和敲擊力度，使其恰好擊中試樣7下表面中心處；敲擊桿16為耐高溫耐火材料，其敲擊試樣7端曲率半徑R至少為2mm，但不大于25mm。

所述的兩個旋轉高溫聲波接收器，固定設置在與其匹配的高溫波導組件8的末端，高溫波導組件8的聲波接收入口位于試樣7上表面端部的非節點處，與試樣7的間距可調節。

所述的高溫波導組件8，是個內壁結構光滑的喇叭形狀的耐高溫聲波接收器的部件，鑲嵌在爐頂部，其接近試樣的一端端口的口徑大于爐體外端口的口徑。

所述的旋轉電機2.1、角度控制器3、旋轉高溫聲波接收器9.1、旋轉式激振器10.1以及加熱元件13、測溫元件11都與信息控制系統12相連，受控于信息控制裝置12。

實施例2 一種移動試驗臺五試樣高溫彈性模量測試儀。

如圖3、圖4所示，一種移動試驗臺五試樣高溫彈性模量測試儀，包括脈沖激振聲波信號的發生、傳輸與接收裝置、試樣、高溫試驗爐及測控裝置，在高溫試驗爐底上設置移動試驗臺5.2，移動試驗臺5.2上沿其長度方向垂直設置五組支撐裝置6，五個試樣7分別設置在支撐裝置6上，對應于五個試樣7設置一個移動式激振器10.2和兩個高溫波導組件8、移動式高溫聲波接收器9.2；移動式試驗臺5.2是沿爐膛長度方向平移的；移動式試驗臺5.2具有足夠的尺寸，可以設置五組支撐裝置6。所述的移動式試樣臺5.2，其下表面設凹形導槽，移動式試樣臺5.2其凹形導槽與爐底底板15上的凸起底板導軌15.1相匹配，移動式試驗臺5.2通過推動桿4.1與移動電機2.2相連，移動電機2.2驅動移動式試驗臺5.2沿爐底底板15上的底盤導軌15.1做線性運動，將待測試樣7精確移動到測試位置。試樣7設置在支撐裝置6上，調節支撐裝置6的一對支撐刀頭6.1的間距，使支撐刀頭6.1在試樣7長度方向上、長度0.224L的兩個節點處；一個固定的移動式激振器10.2位于試樣7下方中央，兩個高溫波導組件8和移動式高溫聲波接收器9.2位于試樣7上方的。

所述的支撐裝置6及支撐刀頭6.1，為耐高溫低噪音的耐火材料制成，如耐高溫輕質材料。支撐刀頭6.1與試樣7接觸時，不得與試樣7發生高溫反應而致其結構損傷或污染試樣，支撐刀頭6.1曲率半徑R至少為2mm，但不大于25mm。

所述的移動式激振器10.2，可調整其敲擊桿16伸縮和敲擊力度，使其恰好擊中試樣7下表面中心處；敲擊桿16為耐高溫耐火材料，其敲擊試樣7端曲率半徑R至少為2mm，但不大于25mm。

設置兩個高溫波導組件8和兩個移動高溫聲波接收器9.2，高溫波導組件8聲波接收入口位于試樣7上表面端部的非節點處，與試樣7的間距可調節。

所述的高溫波導組件8，是內壁結構光滑的喇叭形狀的耐高溫聲波接收器的部件，鑲嵌在爐頂部，其接近試樣7的一端端口的口徑大于爐體外端口的口徑。

移動電機2.2（與其定位裝置）、移動高溫聲波接收器9.2、移動式激振器10.2以及加熱元件13、測溫元件11都與信息控制系統12相連，受控于信息控制系統12。

實施例3 一種固定試驗臺五試樣高溫彈性模量測試儀，每個一試樣分別設置一套激振器和高溫聲波接收器。

如圖5所示，在實施例2的基礎上，不設置移動電機2.2、推動桿4.1，爐底底板15上無凸起的底板導軌15.1，試驗臺5的下表面無凹形導槽，試驗臺5為固定的，其上沿長度方向并列設置五組支撐裝置6，支撐裝置6上放置試樣7，每個試樣7的下方中央設置一個固定激振器10，每個試樣7的上方兩端非節點處設置一個高溫波導組件8和一個高溫聲波接收器9。

實施例4 一種固定試驗臺五試樣高溫彈性模量測試儀，設置可旋轉或平移的一套激振器和高溫聲波接收器。

如圖6所示，在實施例3的基礎上，僅設置一套旋轉激振器10.1或移動激振器10.2和旋轉高溫聲波接收器9.1或移動高溫聲波接收器9.2，在其驅動機構驅動下，使其旋轉或平移到待測試樣7的位置。
