本實用新型涉及一種硅片臺大行程三自由度測量系統，該硅片臺三自由度位移測量系統應用于半導體光刻機中，屬于半導體制造裝備技術領域。

背景技術：

光刻機的工件臺系統分為掩膜臺和硅片臺兩個子系統，為準確的測量硅片臺的位移和轉動，需在硅片臺上安裝光電編碼器。傳統的硅片臺三自由度測量系統采用二維光電編碼器，經過復雜的計算得出硅片臺的位移信息，比較復雜。為了簡化硅片臺運動位移和角度的測量，提高測量的精度和準確性，擴大硅片臺運動的可測量行程范圍，提出本實用新型闡述的大行程三自由度測量系統。

技術實現要素：

本實用新型的目的是提出一種平面內三自由度位移和轉動的測量系統，能夠?qū)崿F(xiàn)硅片臺在平面內大行程運動狀態的測量，不受運動范圍的限制。

本實用新型的技術方案如下：

一種硅片臺大行程三自由度測量系統，所述測量系統包含玻璃基板、硅片臺和一維光電編碼器。一維光電編碼器安裝在硅片臺的下表面，硅片臺放在玻璃基板的上表面。其特征在于：玻璃基板沿豎直方向分成寬度相等的幾部分，每部分刻有間距相等且相互平行的標志線，相鄰兩部分的標志線方向相互垂直；在硅片臺的下表面的四個角分別布置一對光電編碼器，左上角布置第一對光電編碼器，右上角布置第二對光電編碼器，右下角布置第三對光電編碼器，左下角布置第四對光電編碼器，四對光電編碼器的布置方向相同；每對光電編碼器由兩個互相垂直放置的一維光電編碼器組成，且兩個一維光電編碼器的中心連線與一維光電編碼器本身中心線垂直或平行；第一對和第四對光電編碼器的中心距等于第二對和第三對光電編碼器的中心距，都等于玻璃基板每部分的寬度；第一對和第四對光電編碼器的中心連線平行于第二對和第三對光電編碼器的中心連線，第一對和第二對光電編碼器的中心位置在Y方向至少相差一個標志線的寬度。

本實用新型與現有技術相比，具有以下優點及突出性的技術效果：通過玻璃基板刻線，利用一維光電編碼器可以測量硅片臺大行程的平面運動，且可以根據精度需求設置玻璃基板上標志線的間距，理論上可實現任意精度的測量。該測量系統結構簡單，測量信號易于處理。

附圖說明

圖1是本實用新型提供的一種硅片臺大行程三自由度測量系統的示意圖。

圖2是本實用新型提供的一維光電編碼器在硅片臺下表面的布置示意圖。

圖3是本實用新型提供的玻璃基板刻線示意圖。

圖4是本實用新型提供的四對光電編碼器分布在玻璃基板的三部分，且其中兩個光電編碼器位于標志線分界處的四種情況的示意圖。

圖5是本實用新型提供的光電編碼器分布在玻璃基板的兩部分，且沒有任何一個光電編碼器位于標志線分界處的示意圖。

圖中：1-玻璃基板平面；2-硅片臺；3-承載玻璃基板的基座；4-一維光電編碼器；5-豎直標志線；6-水平標志線。

具體實施方式

本實用新型是一種可實現硅片臺大行程三自由度運動的測量系統，包括玻璃基板1、硅片臺2、承載玻璃基板的基座3、一維光電編碼器4。

所述的測量系統可實現硅片臺大行程三自由度位移和轉動的測量，其信號采集與處理包含兩種情況。第一種情況：當硅片臺攜帶的四對光電編碼器位于玻璃基板的相鄰兩部分，且沒有任何一個光電編碼器在相鄰兩部分的交界處時，有四個有效的光電編碼器，其中兩個光電編碼器測量位移，兩個光電編碼器測量轉動。第二種情況：當硅片臺攜帶的四對光電編碼器位于玻璃基板的三部分，且其中兩個光電編碼器在相鄰兩部分的交界處時，有三個有效的光電編碼器，其中一個光電編碼器測量位移，兩個光電編碼器測量轉動。

下面結合附圖對本實用新型的結構、測量情況作進一步的說明。

圖1是本實用新型提供的一種硅片臺大行程三自由度測量系統的示意圖，圖2是一維光電編碼器在硅片臺下表面的布置示意圖，本實用新型提供的一種硅片臺大行程三自由度測量系統包括玻璃基板1、硅片臺2、承載玻璃基板的基座3、一維光電編碼器4。

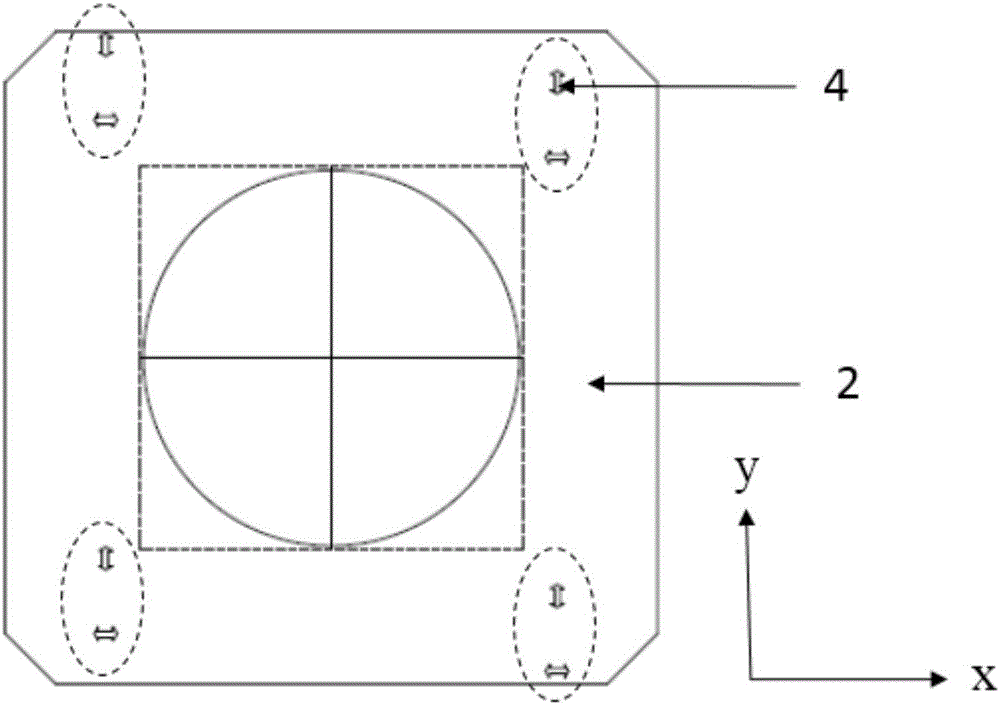

圖2是本實用新型提供的一維光電編碼器在硅片臺下表面的布置示意圖。在硅片臺的下表面的四個角分別布置一對光電編碼器，左上角布置第一對光電編碼器，右上角布置第二對光電編碼器，右下角布置第三對光電編碼器，左下角布置第四對光電編碼器，四對光電編碼器的布置方向相同；每對光電編碼器由兩個互相垂直放置的一維光電編碼器組成，且兩個一維光電編碼器的中心連線與一維光電編碼器本身中心線垂直或平行；第一對和第四對光電編碼器的中心距等于第二對和第三對光電編碼器的中心距，都等于玻璃基板每部分的寬度；第一對和第四對光電編碼器的中心連線平行于第二對和第三對光電編碼器的中心連線，第一對和第二對光電編碼器的中心位置在Y方向至少相差一個標志線的寬度。

圖3是本實用新型提供的玻璃基板刻線示意圖。玻璃基板沿Y方向分成寬度相等的幾部分，每部分刻有間距相等且相互平行的標志線，相鄰兩部分的標志線方向相互垂直。

圖4是本實用新型提供的四對光電編碼器分布在玻璃基板的三部分，且其中兩個光電編碼器位于標志線分界處的四種情況的示意圖。當硅片臺沿Y方向運動，圖4a是第一對和第四對光電編碼器的豎直方向的一維光電編碼器位于標志線的分界處，失效，第二對光電編碼器的豎直方向的一維光電編碼器測量沿Y方向的移動，第三對和第四對光電編碼器的水平方向的一維光電編碼器測量繞Z軸的轉動；圖4b是第二對和第三對光電編碼器的豎直方向的一維光電編碼器位于標志線的分界處，失效，第四對光電編碼器的豎直方向的一維光電編碼器測量沿Y方向的移動，第三對和第四對光電編碼器的水平方向的一維光電編碼器測量繞Z軸的轉動；圖4c是第一對和第四對光電編碼器的水平方向的一維光電編碼器位于標志線的分界處，失效，第三對和第四對光電編碼器的豎直方向的一維光電編碼器測量沿Y方向的移動，第三對光電編碼器的水平方向的一維光電編碼器測量繞Z軸的轉動；圖4d是第二對和第三對光電編碼器的水平方向的一維光電編碼器位于標志線的分界處，失效，第三對和第四對光電編碼器的豎直方向的一維光電編碼器測量沿Y方向的移動，第一對光電編碼器的水平方向的一維光電編碼器測量繞Z軸的轉動；當硅片臺沿X方向運動時，測量方法相同。

圖5是本實用新型提供的光電編碼器分布在玻璃基板的兩部分，且沒有任何一個光電編碼器位于標志線分界處的示意圖。假設硅片臺沿Y方向運動，圖中硅片臺的第一對和第二對光電編碼器位于豎直標志線處，第三對和第四對光電編碼器位于水平標志線處，此時第三對和第四對光電編碼器的豎直方向的一維光電編碼器測量沿Y方向的移動，第一對和第二對光電編碼器的水平方向的一維光電編碼器測量繞Z軸的轉動。當硅片臺第一對和第二對光電編碼器位于水平標志線處，第三對和第四對光電編碼器位于豎直標志線處時，此時第一對和第二對光電編碼器的豎直方向的一維光電編碼器測量沿Y方向的移動，第三對和第四對光電編碼器的水平方向的一維光電編碼器測量繞Z軸的轉動。當硅片臺沿X方向運動時，測量方法相同。
