本實用新型涉及到照明技術、電子技術、機械制造技術等，特別是用LED條燈為測繪塔尺設計一種照明光源。

背景技術：

常用的測繪塔尺上面有沒有輔助光源，在陰暗天氣遠距離觀看時，常看不清，影響測量距離和精準度。另外，如果遇到晚上加班時，需另配光源，帶來極大的麻煩。為解決該問題，設計一種帶輔助光源的測繪塔尺。

技術實現要素：

該實用新型為解決測繪塔尺陰暗天氣和晚上觀看，設計一種帶輔助光源的測繪塔尺。該實用新型包括標尺（1）、支撐腳（2）、垂直檢測板（3）、LED條燈（4）、電池（5）；支撐腳（2）安裝在標尺（1）下端，垂直檢測板（3）安裝在標尺（1）側面的中間，LED條燈（4）安裝在標尺（1）正面刻度的兩邊，電池（5）安裝在標尺下端的背面。LED條燈（4）包含有結構一致的兩條，每一條都包括條形塑料（4-1）、發光二極管（4-2）、限流電阻（4-3）、開關（4-4），條形塑料（4-1）起定位作用，將發光二極管（4-2）、限流電阻（4-3）、開關（4-4）定位；20個發光二極管（4-2）并聯成一組，每個發光二極管（4-2）串有一個限流電阻（4-3）；開關（4-4）與發光二極管（4-2）組串聯。LED條燈（4）分布在刻度的兩側，每一只發光二極管（4-2）均為高亮度白光源，光線射向標尺（1）的刻度線。

該實用新型的有益效果是解決測繪塔尺在陰暗天氣和晚上觀看，提高觀看清晰度和測量精準度。

附圖說明

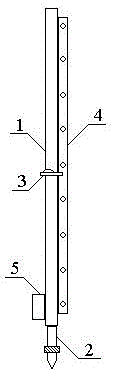

圖1 為主視圖，圖2為側視圖，圖3為LED條燈結構圖，圖4為LED燈原理圖；

圖1～圖4中，1為標尺、2為支撐腳、3為垂直檢測板、4為LED條燈、5為電池；

圖3中，4-1為條形塑料、4-2為發光二極管、4-3為限流電阻、4-4為開關。

具體實施方式

該實用新型包括標尺（1）、支撐腳（2）、垂直檢測板（3）、LED條燈（4）、電池（5）；支撐腳（2）安裝在標尺（1）下端，垂直檢測板（3）安裝在標尺（1）側面的中間，LED條燈（4）安裝在標尺（1）正面刻度的兩邊，電池（5）安裝在標尺下端的背面。LED條燈（4）包含有結構一致的兩條，每一條都包括條形塑料（4-1）、發光二極管（4-2）、限流電阻（4-3）、開關（4-4），條形塑料（4-1）起定位作用，將發光二極管（4-2）、限流電阻（4-3）、開關（4-4）定位；20個發光二極管（4-2）并聯成一組，每個發光二極管（4-2）串有一個限流電阻（4-3）；開關（4-4）與發光二極管（4-2）組串聯。LED條燈（4）分布在刻度的兩側，每一只發光二極管（4-2）均為高亮度白光源，光線射向標尺（1）的刻度線。

本實施例中，發光二極管（4-2）采用白色發光二極管，每只發光二極管的電流控制在20mA左右，所以，每只發光二極管串聯一個約50歐姆的電阻。

本實施例中，電池（5）的電壓可以是3.3V～4V之間，可以用可充電鋰電池或蓄電池。

本實施例中，垂直檢測板（3）的作用是檢測標尺是否垂直。
