本發明涉及水流量計技術領域,尤其涉及一種新型水流量計。
背景技術:
計量是工業生產的眼睛。流量計量是計量科學技術的組成部分之一,它與國民經濟、國防建設、科學研究有密切的關系。做好這一工作,對保證產品質量、提高生產效率、促進科學技術的發展都具有重要的作用,特別是在能源危機、工業生產自動化程度愈來愈高的當今時代,流量計在國民經濟中的地位與作用更加明顯。現有的流量計往往采用渦輪流量計,精度適中,但須一兩年要換一次;而電磁流量計不能計量不到點的純凈水,浮子流量計只能看瞬時流量,因此需要一種既廉價又可長期使用,而不用去頻繁維護更換的流量計。
技術實現要素:
本發明的目的是為了解決現有技術中流量計成本過高,且容易磨損導致經常維護的缺點,而提出的一種新型水流量計。
為了實現上述目的,本發明采用了如下技術方案:
一種新型水流量計,包括計量管,所述計量管的一端設有第一法蘭環扣,所述計量管與第一法蘭環扣之間設有緩沖裝置,所述第一法蘭環扣遠離緩沖裝置的一端連接有進水管,所述計量管遠離第一法蘭環扣的一端連接有第二法蘭環扣,所述第二法蘭環扣遠離計量管的一端設有出水管,所述計量管的頂端設有殼體,所述殼體上設有展示玻璃,所述計量管內設有設有第一浮球和第二浮球,所述第一浮球的頂端設有第一連桿,所述第二浮球的頂端設有第二連桿,所述第一連桿和第二連桿的頂端貫穿計量管并轉動連接有第三連桿,所述第三連桿的上端中段轉動連接有第四連桿,所述殼體內設有支架,且第四連桿貫穿支架并連接有指示器。
優選地,所述第一法蘭環扣和第二法蘭環扣均由兩個法蘭組成,且每兩個法蘭相貼部分設有密封墊,且每兩個法蘭的四周均設有四個卡套,且每個卡套均通過鎖緊螺釘固定在法蘭上。
優選地,所述緩沖裝置為不銹鋼材質的多孔網。
優選地,所述計量管采用鈍化處理后的無縫鋼管制成。
優選地,述展示玻璃采用pmma制成,且展示玻璃上設有刻度。
優選地,所述第一浮球和第二浮球均為塑料浮球。
本發明使用時,首先將計量管兩端的法蘭通過卡套和鎖緊螺釘與進水管和出水管相連接,并加入密封墊增加密封性能,接著打開閥門,隨后水流從進水管流入計量管中,由于水流過急會產生沖擊,因此設置緩沖裝置使進入計量管中的水流更加的平緩,接著第一浮球和第二浮球會浮起,第一浮球帶動第一連桿向上運動,第二浮球帶動第二連桿向上運動,隨后第一連桿和第二連桿共同帶動第三連桿運動,第三連桿帶動第四連桿向上運動,第四連桿頂端的指示器可指向某一刻度從而實現該設備的流量計量功能。本發明結構簡單,成本低,且應用范圍廣,可實現快速的水流量計量,可節省工作人員大量的時間和精力,值得推廣。
附圖說明
圖1為本發明提出的一種新型水流量計的結構示意圖;

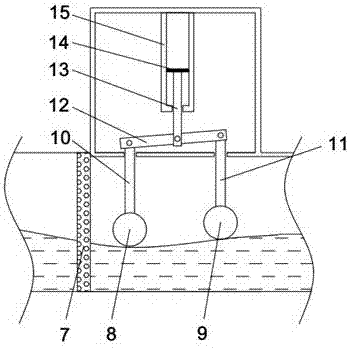

圖2為本發明提出的一種新型水流量計的內部結構示意圖。
圖中:1計量管、2進水管、3出水管、4第一法蘭環扣、5殼體、6展示玻璃、7緩沖裝置、8第一浮球、9第二浮球、10第一連桿、11第二連桿、12第三連桿、13第四連桿、14指示器、15支架。
具體實施方式
下面將結合本發明實施例中的附圖,對本發明實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本發明一部分實施例,而不是全部的實施例。
參照圖1-2,一種新型水流量計,包括計量管1,計量管1的一端設有第一法蘭環扣4,計量管1與第一法蘭環扣4之間設有緩沖裝置7,第一法蘭環扣4遠離緩沖裝置7的一端連接有進水管2,計量管1遠離第一法蘭環扣4的一端連接有第二法蘭環扣,第二法蘭環扣遠離計量管1的一端設有出水管3,計量管1的頂端設有殼體5,殼體5上設有展示玻璃6,計量管1內設有設有第一浮球8和第二浮球9,第一浮球8的頂端設有第一連桿10,第二浮球9的頂端設有第二連桿11,第一連桿10和第二連桿11的頂端貫穿計量管1并轉動連接有第三連桿12,第三連桿12的上端中段轉動連接有第四連桿13,殼體5內設有支架15,且第四連桿13貫穿支架15并連接有指示器14,第一法蘭環扣4和第二法蘭環扣均由兩個法蘭組成,且每兩個法蘭相貼部分設有密封墊,且每兩個法蘭的四周均設有四個卡套,且每個卡套均通過鎖緊螺釘固定在法蘭上,法蘭的設置可以方便拆卸與安裝,緩沖裝置7為不銹鋼材質的多孔網,多孔網可以起到緩沖的作用,使流入計量管1的水流更加平穩,計量管1采用鈍化處理后的無縫鋼管制成,鈍化處理后的無縫鋼管,安全且經久耐用,展示玻璃6采用pmma制成,且展示玻璃6上設有刻度,展示玻璃的設置可以直觀的觀察,第一浮球8和第二浮球9均為塑料浮球,塑料浮球更輕,可以且價格低,有利于削減成本。
本發明使用時,首先將計量管1兩端的法蘭通過卡套和鎖緊螺釘與進水管2和出水管3相連接,并加入密封墊增加密封性能,接著打開閥門,隨后水流從進水管2流入計量管1中,由于水流過急會產生沖擊,因此設置緩沖裝置7使進入計量管1中的水流更加的平緩,接著第一浮球8和第二浮球9會浮起,第一浮球8帶動第一連桿10向上運動,第二浮球9帶動第二連桿11向上運動,隨后第一連桿10和第二連桿11共同帶動第三連桿12運動,第三連桿12帶動第四連桿13向上運動,第四連桿13頂端的指示器14可指向某一刻度從而實現該設備的流量計量功能。
以上所述,僅為本發明較佳的具體實施方式,但本發明的保護范圍并不局限于此,任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內,根據本發明的技術方案及其發明構思加以等同替換或改變,都應涵蓋在本發明的保護范圍之內。
