本實用新型涉及一種電力檢測工具保護裝置，屬于電力設備技術領域。

背景技術：
：

現有的電力檢測操作過程中，需要操作人員直接使用檢測設備進行作業，在檢查過程中，雖然電力檢測工具已經具備絕緣保護功能，但是由于操作過程中接觸距離過近，仍然存在比較普遍的感應電擊現象，不方便檢測操作。為了提高安全其需要采用電力檢測工具保護裝置來提高安全性，但是現有專利號為201620027519.3，公開了一種電力檢測工具保護裝置，其在使用時不方便，而且不方便調節，且在操作較暗的環境下需要手持手電來實現，導致操作時不方便。

技術實現要素：
：

針對上述問題，本實用新型要解決的技術問題是提供一種電力檢測工具保護裝置。

本實用新型的一種電力檢測工具保護裝置，它包含絕緣手柄、絕緣擋片、橫向連桿、縱向連桿、鎖緊器、軸承連接件、鎖緊栓、固定套、電池盒、開關、照明燈；所述絕緣手柄的前側設置有絕緣擋片，所述橫向連桿的后端套接有絕緣手柄，所述橫向連桿的前端通過鎖緊器與縱向連桿的上端鎖接，所述縱向連桿的下端通過軸承連接件與固定套連接，所述軸承連接件上安裝有鎖緊栓，所述固定套的內部設置有電力檢測工具，所述固定套的下端安裝有電池盒，所述電池盒的后端安裝有開關，所述電池盒的前端安裝有照明燈，所述電池盒的正極通過導線與開關的一端連接，所述開關的另一端通過導線與照明燈的一端連接，所述電池盒的負極通過導線與照明燈的另一端連接。

作為優選，所述絕緣手柄的外表面設置有防滑槽。

作為優選，所述鎖緊器包含固定栓與固定螺帽，所述固定栓的螺紋上連接有固定螺帽，所述固定栓的固定帽內側壁與固定螺帽的內側壁上均設置有卡接鋸齒。

作為優選，所述橫向連桿、縱向連桿的外表面均套接有絕緣套。

與現有技術相比，本實用新型的有益效果為：延長電力檢測工具與操作人員的距離，提高了安全性，且操作簡便、調節快速，并能為較暗的環境提供照明。

附圖說明：

為了易于說明，本實用新型由下述的具體實施及附圖作以詳細描述。

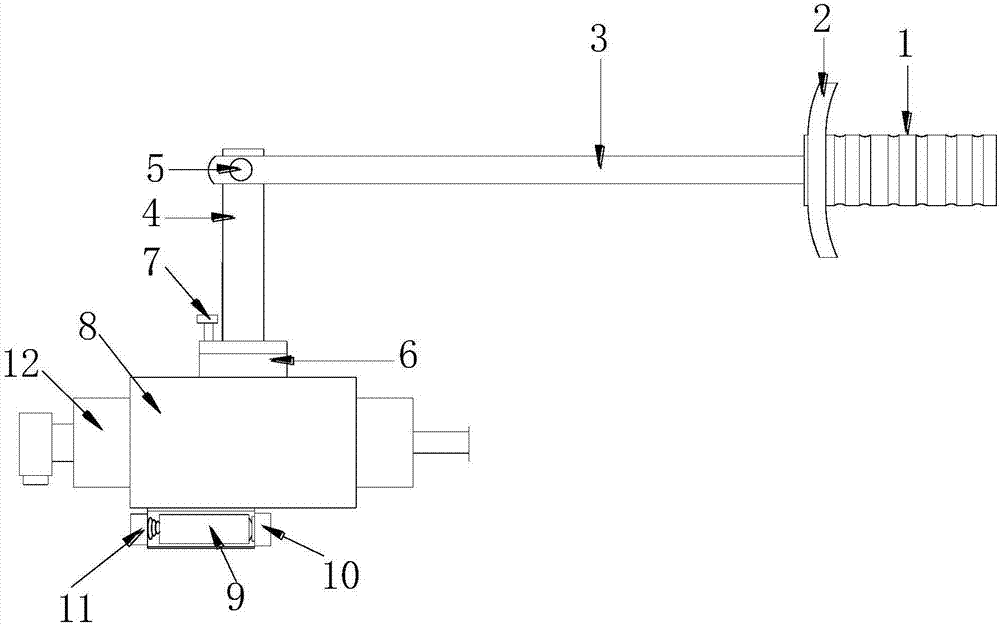

圖1為本實用新型的結構示意圖；

圖2為本實用新型中鎖緊器的結構示意圖。

圖中：1-絕緣手柄；2-絕緣擋片；3-橫向連桿；4-縱向連桿；5-鎖緊器；6-軸承連接件；7-鎖緊栓；8-固定套；9-電池盒；10-開關；11-照明燈；12-電力檢測工具；51-固定栓；52-固定螺帽；53-卡接鋸齒。

具體實施方式：

為使本實用新型的目的、技術方案和優點更加清楚明了，下面通過附圖中示出的具體實施例來描述本實用新型。但是應該理解，這些描述只是示例性的，而并非要限制本實用新型的范圍。此外，在以下說明中，省略了對公知結構和技術的描述，以避免不必要地混淆本實用新型的概念。

如圖1-2所示，本具體實施方式采用以下技術方案：它包含絕緣手柄1、絕緣擋片2、橫向連桿3、縱向連桿4、鎖緊器5、軸承連接件6、鎖緊栓7、固定套8、電池盒9、開關10、照明燈11；所述絕緣手柄1的前側設置有絕緣擋片2，所述橫向連桿3的后端套接有絕緣手柄1，所述橫向連桿3的前端通過鎖緊器5與縱向連桿4的上端鎖接，所述縱向連桿4的下端通過軸承連接件6與固定套8連接，所述軸承連接件6上安裝有鎖緊栓7，所述固定套8的內部設置有電力檢測工具12，所述固定套8的下端安裝有電池盒9，所述電池盒9的后端安裝有開關10，所述電池盒9的前端安裝有照明燈11，所述電池盒9的正極通過導線與開關10的一端連接，所述開關10的另一端通過導線與照明燈11的一端連接，所述電池盒9的負極通過導線與照明燈11的另一端連接。

進一步的，所述絕緣手柄1的外表面設置有防滑槽。

進一步的，所述鎖緊器5包含固定栓51與固定螺帽52，所述固定栓51的螺紋上連接有固定螺帽52，所述固定栓51的固定帽內側壁與固定螺帽52的內側壁上均設置有卡接鋸齒53。

進一步的，所述橫向連桿3、縱向連桿4的外表面均套接有絕緣套。

本具體實施方式的工作原理為：在使用時，通過松開鎖緊栓7，然后通過軸承連接件6控制固定套8進行旋轉角度，調節完成后通過鎖緊栓7進行固定，通過通過松開鎖緊器5調節橫向連桿3、縱向連桿4之間的角度，調節完成鎖緊，同時在使用時，通過絕緣手柄1實現絕緣，同時經過絕緣擋片2進行阻擋，防止手部脫離手柄部位，能提高安全性，同時當遇到環境較暗時，在電池盒9內安裝蓄電池，通過開關10打開照明燈11，照明燈11能提供照明，簡化的操作。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
