本技術涉及化成箔容量測試，特別涉及一種低壓化成箔容量測試裝置。

背景技術：

1、化成箔是由特制的高純鋁箔經過電化學或化學腐蝕后擴大表面積，再經過電化成作用在表面形成一層氧化膜后的產物，低壓化成箔容量測試裝置是一種用于測量化成箔電容量的專用設備，它包括各種傳感器、電路和數據處理系統，以準確測量并記錄化成箔的電容值。

2、現有的化成箔容量測試裝置，如公開號cn218157679u公開的一種新型化成箔容量測試裝置，雖然具有避免因測試溶液溫度、濃度變化而影響陽極箔容量測試準確度的優點，但此化成箔容量測試裝置，其整體為分散式，不便進行組裝、攜帶和密封保存的同時，其上端的循環箱和測試箱在使用后也不便拆卸以進行均勻全面的清潔，為此，我們提出一種低壓化成箔容量測試裝置。

技術實現思路

1、本實用新型的主要目的在于提供一種低壓化成箔容量測試裝置，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種低壓化成箔容量測試裝置，包括測試器和插裝組件，所述插裝組件包括測試器內一側分別固定安裝的下循環管和上循環管，以及下循環管和上循環管內側均固定安裝的密封頭，所述測試器內兩側還分別活動安裝有循環箱和測試箱，所述循環箱和測試箱一側上端還均固定安裝有連接管，且連接管活動匹配安裝于密封頭內，所述密封頭外側和內部還分別活動安裝有外密封圈和內密封圈，所述測試器一側還活動安裝有插板，所述插板內兩側還均貫穿開設有螺紋孔，所述螺紋孔內還均活動安裝有螺桿，所述螺桿內端還均固定安裝有壓盤。

4、優選的，所述插裝組件還包括測試器內兩側開設的插槽，所述插板兩側活動卡合于插槽內。

5、優選的，所述插裝組件還包括測試器內兩側與中央處分別固定安裝的側卡板和中卡板，以及循環箱和測試箱兩側均開設的卡槽。

6、優選的，所述插裝組件還包括循環箱和測試箱上端均固定安裝的排水管，以及插板下端兩側均貫穿開設的缺口。

7、優選的，所述插裝組件還包括下循環管上端固定安裝的水泵。

8、優選的，所述測試器包括其頂部和前端分別安裝的密封蓋和控制盒。

9、與現有技術相比，本實用新型具有如下有益效果：

10、本實用新型中，測試器內兩側安裝的循環箱和測試箱，可經外側插板拆卸后，快速便捷的經測試器內部取出，以進行循環箱和測試箱使用后均勻全面的清潔，且整體式的測試器，其結構組裝較為合理，也可便于其使用中的轉運和收集，以進行密封防護，保持其內部清潔性，同時，循環箱和測試箱兩側對其連接和壓緊的密封頭和壓盤，也可保證循環箱和測試箱使用中的密封性和穩固性。

技術特征：

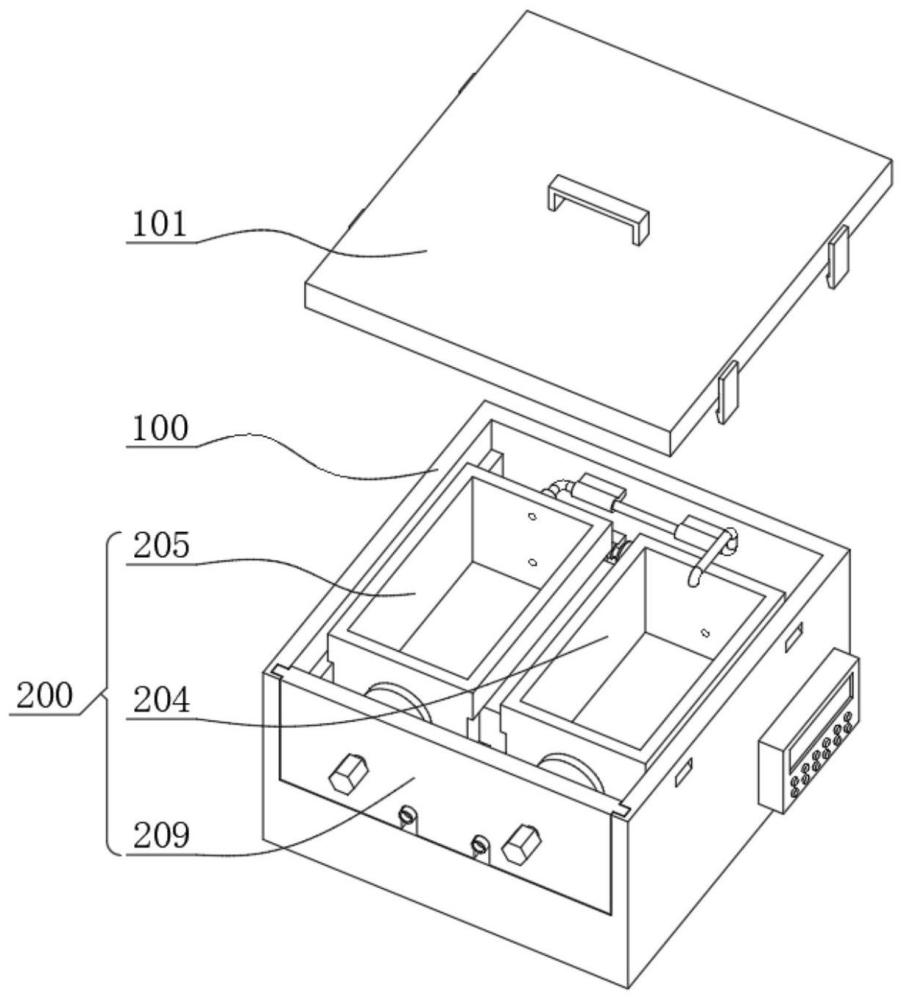

1.一種低壓化成箔容量測試裝置，包括測試器(100)和插裝組件(200)，其特征在于，所述插裝組件(200)包括測試器(100)內一側分別固定安裝的下循環管(201)和上循環管(202)，以及下循環管(201)和上循環管(202)內側均固定安裝的密封頭(203)，所述測試器(100)內兩側還分別活動安裝有循環箱(204)和測試箱(205)，所述循環箱(204)和測試箱(205)一側上端還均固定安裝有連接管(206)，且連接管(206)活動匹配安裝于密封頭(203)內，所述密封頭(203)外側和內部還分別活動安裝有外密封圈(207)和內密封圈(208)，所述測試器(100)一側還活動安裝有插板(209)，所述插板(209)內兩側還均貫穿開設有螺紋孔(210)，所述螺紋孔(210)內還均活動安裝有螺桿(211)，所述螺桿(211)內端還均固定安裝有壓盤(212)。

2.根據權利要求1所述的一種低壓化成箔容量測試裝置，其特征在于，所述插裝組件(200)還包括測試器(100)內兩側開設的插槽(213)，所述插板(209)兩側活動卡合于插槽(213)內。

3.根據權利要求1所述的一種低壓化成箔容量測試裝置，其特征在于，所述插裝組件(200)還包括測試器(100)內兩側與中央處分別固定安裝的側卡板(214)和中卡板(215)，以及循環箱(204)和測試箱(205)兩側均開設的卡槽(216)。

4.根據權利要求1所述的一種低壓化成箔容量測試裝置，其特征在于，所述插裝組件(200)還包括循環箱(204)和測試箱(205)上端均固定安裝的排水管(217)，以及插板(209)下端兩側均貫穿開設的缺口(218)。

5.根據權利要求1所述的一種低壓化成箔容量測試裝置，其特征在于，所述插裝組件(200)還包括下循環管(201)上端固定安裝的水泵(219)。

6.根據權利要求1所述的一種低壓化成箔容量測試裝置，其特征在于，所述測試器(100)包括其頂部和前端分別安裝的密封蓋(101)和控制盒(102)。

技術總結
本技術公開了一種低壓化成箔容量測試裝置，包括測試器和插裝組件，所述插裝組件包括測試器內一側分別固定安裝的下循環管和上循環管，以及下循環管和上循環管內側均固定安裝的密封頭。本技術所述的一種低壓化成箔容量測試裝置，測試器內兩側安裝的循環箱和測試箱，可經外側插板拆卸后，快速便捷的經測試器內部取出，以進行循環箱和測試箱使用后均勻全面的清潔，且整體式的測試器，其結構組裝較為合理，也可便于其使用中的轉運和收集，以進行密封防護，保持其內部清潔性，同時，循環箱和測試箱兩側對其連接和壓緊的密封頭和壓盤，也可保證循環箱和測試箱使用中的密封性和穩固性。

技術研發人員：郎益明,黃文浪
受保護的技術使用者：江蘇和煊電子科技有限公司
技術研發日：20240403
技術公布日：2025/4/28
