本技術涉及測量工裝,尤其涉及一種錐形筒體測量圓度的工裝。
背景技術:
1、錐形筒體是許多設備的常用組成部分,筒體內型面的成型精度、變形控制、加工精度、粗糙度等都有很高的要求,為了保證加工質量,需要檢測筒體錐度是否符合要求,現有錐形筒體加工完成后,對筒體圓度加工精度測量比較困難。
2、現有技術cn218628095u公開了一種錐形筒體測量圓度的工裝,包括錐形筒體和設置于錐形筒體內的內測件;錐形筒體的頂部開口處設置有上定位架,錐形筒體的底部安裝有下定位法蘭;下定位法蘭的中部安裝有用于調節內測件高度的調節螺栓,調節螺栓與內測件之間螺紋連接,內測件的側壁上設置有若干均勻等距排列的測控螺釘。本實用新型對現有錐形筒件制作件,在加工完成后,對筒體的錐度不易測量的難題,而開發的一款測量工具,使用簡單、便捷,它解決了:錐形容器其錐度和各維度上的圓度能達到有效測量和控制;測量方法簡單,便捷,提高了工作效率。
3、針對現有技術的錐形筒體測量圓度的工裝,由于內測件為固定結構,無法進行調整,適用范圍較小,難以滿足不同規格筒體的測量需求。
技術實現思路
1、本實用新型的目的在于提供一種錐形筒體測量圓度的工裝,解決了現有技術由于內測件為固定結構,無法進行調整,適用范圍較小,難以滿足不同規格筒體的測量需求的問題。

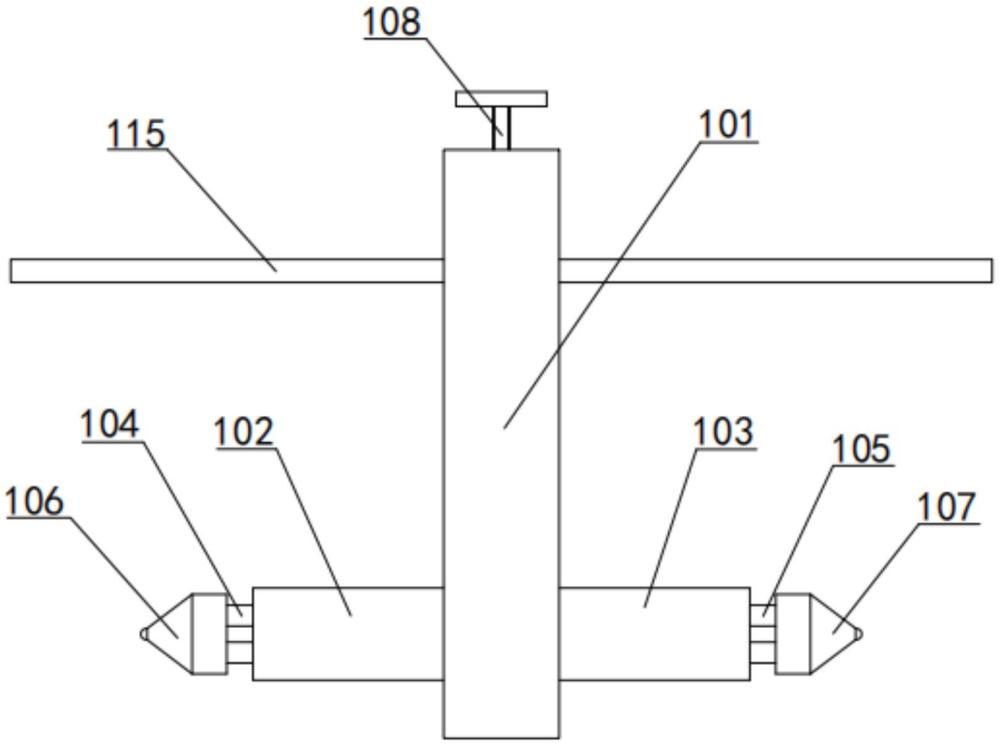

2、為實現上述目的,本實用新型提供了一種錐形筒體測量圓度的工裝,包括殼體和測量組件,所述測量組件包括第一套管、第二套管、第一活動桿、第二活動桿、第一接觸頭、第二接觸頭、水平構件和傳動構件,所述第一套管與所述殼體固定連接,并位于所述殼體的一側,所述第二套管與所述殼體固定連接,并位于所述殼體與所述第一套管相對的一側,所述第一活動桿伸入所述第一套管內,并與所述第一套管滑動連接,所述第二活動桿伸入所述第二套管內,并與所述第二套管滑動連接,所述第一接觸頭與所述第一活動桿固定連接,并位于所述第一活動桿遠離所述第一套管的一端,所述第二接觸頭與所述第二活動桿固定連接,并位于所述第二活動桿遠離所述第二套管的一端,所述水平構件安裝在所述殼體上,所述傳動構件分別驅動所述第一活動桿和所述第二活動桿移動。
3、其中,所述傳動構件包括傳動桿、第一螺桿、第二螺桿和聯動部,所述傳動桿伸入所述殼體內,并與所述殼體轉動連接;所述第一螺桿貫穿所述第一套管,并與所述第一套管轉動連接,且與所述第一活動桿螺紋連接;所述第二螺桿貫穿所述第二套管,并與所述第二套管轉動連接,且與所述第二活動桿螺紋連接,所述聯動部連接所述傳動桿、所述第一螺桿和所述第二螺桿。
4、其中,所述聯動部包括第一齒輪、第二齒輪和第三齒輪,所述第一齒輪與所述傳動桿固定連接,并位于所述傳動桿伸入所述殼體的一端;所述第二齒輪與所述第一螺桿固定連接,并與所述第一齒輪嚙合;所述第三齒輪與所述第二螺桿固定連接,并與所述第一齒輪嚙合。
5、其中,所述水平構件包括導軌、水平板和調節螺桿,所述導軌與所述殼體固定連接,并位于所述殼體的一側;所述水平板滑動安裝在所述導軌上;所述調節螺桿與所述殼體轉動連接,并與所述水平板螺紋連接。
6、其中,所述第一套管具有第一限位槽,所述第一限位槽位于所述第一套管靠近所述第一活動桿的一側;所述第一活動桿具有第一凸起,所述第一凸起與所述第一限位槽配合;所述第二套管具有第二限位槽,所述第二限位槽位于所述第二套管靠近所述第二活動桿的一側;所述第二活動桿具有第二凸起,所述第二凸起與所述第二限位槽配合。
7、本實用新型的一種錐形筒體測量圓度的工裝,包括殼體和測量組件,所述測量組件包括第一套管、第二套管、第一活動桿、第二活動桿、第一接觸頭、第二接觸頭、水平構件和傳動構件,所述第一套管與所述殼體固定連接,并位于所述殼體的一側,所述第二套管與所述殼體固定連接,并位于所述殼體與所述第一套管相對的一側,所述第一活動桿伸入所述第一套管內,并與所述第一套管滑動連接,所述第二活動桿伸入所述第二套管內,并與所述第二套管滑動連接,所述第一接觸頭與所述第一活動桿固定連接,并位于所述第一活動桿遠離所述第一套管的一端,所述第二接觸頭與所述第二活動桿固定連接,并位于所述第二活動桿遠離所述第二套管的一端,所述水平構件安裝在所述殼體上,所述傳動構件分別驅動所述第一活動桿和所述第二活動桿移動,解決了現有技術由于內測件為固定結構,無法進行調整,適用范圍較小,難以滿足不同規格筒體的測量需求的問題。
1.一種錐形筒體測量圓度的工裝,包括殼體,其特征在于,
2.如權利要求1所述的錐形筒體測量圓度的工裝,其特征在于,
3.如權利要求2所述的錐形筒體測量圓度的工裝,其特征在于,
4.如權利要求1所述的錐形筒體測量圓度的工裝,其特征在于,
5.如權利要求1所述的錐形筒體測量圓度的工裝,其特征在于,
