本技術涉及噪聲監測，具體涉及一種戶外噪聲監測裝置。

背景技術：

1、戶外噪聲監測裝置是一種固定在戶外場所長時間采集并處理上傳實時聲壓級數據的設備，用于監測噪聲變化，為防治噪聲提供數據支撐。隨著《環境保護法》《城市環境噪聲污染防治條例》《城市區域環境噪聲標準》等法律法規的實行，規定了環境噪聲的監測、評價、控制和處罰等內容，對戶外噪聲監測裝置需求也越來越多。

2、目前市面上主流的戶外噪聲監測裝置防水設計不合理，傳聲器存在進水隱患。

技術實現思路

1、1、實用新型要解決的技術問題

2、本實用新型目的在于解決現有技術中存在的技術問題，提供一種戶外噪聲監測裝置，它通過傳聲器網罩的多重防水設計，可以有效杜絕傳聲器進水隱患。

3、2、技術方案

4、為解決上述問題，本實用新型提供的技術方案為：

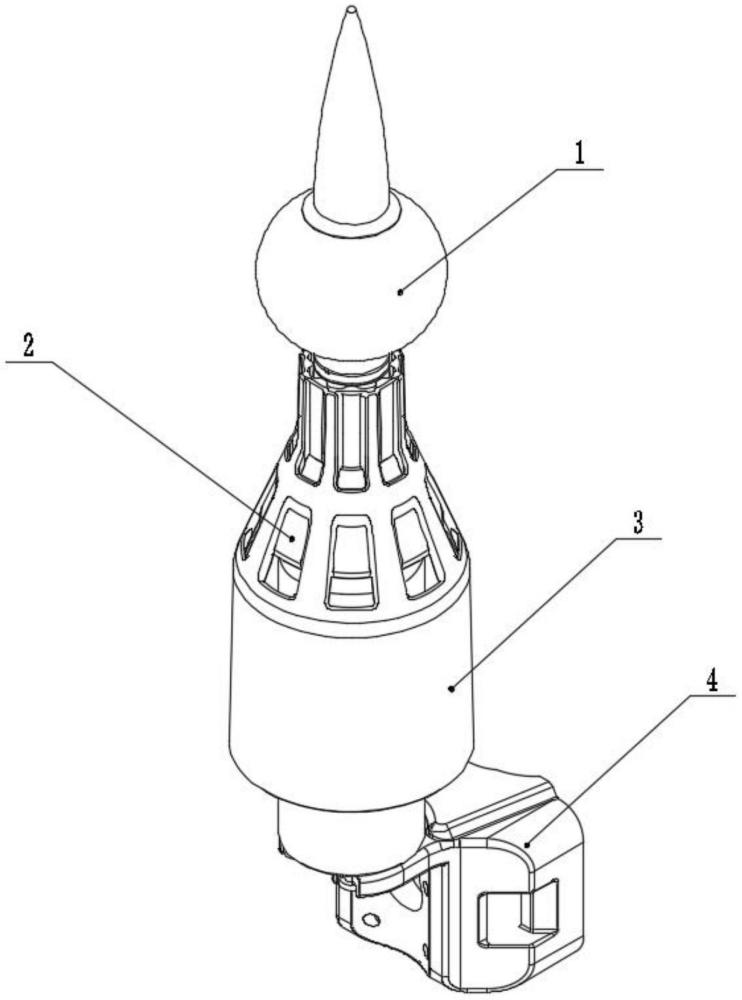

5、一種戶外噪聲監測裝置，包括傳聲器網罩、上殼、安裝支架、燈環、下殼、前置放大器外殼、傳聲器、主板、傳輸電纜；所述傳聲器網罩包括尖頂、橡膠環、風球、防護筒、網格罩，所述風球套在所述尖頂上并通過所述橡膠環密封，所述尖頂上設有與所述橡膠環抵接的裙邊；所述防護筒設于所述風球內并套設于所述傳聲器的上端，所述防護筒上均布有若干收聲槽，所述網格罩套設于所述防護筒外；所述前置放大器外殼與所述傳聲器固定并形成電連接，所述燈環固定于所述下殼上，所述傳輸電纜連接所述主板，所述主板設于所述上殼內，所述上殼連接所述前置放大器外殼。

6、可選地，所述防護筒螺紋連接于所述前置放大器外殼上，所述防護筒和所述前置放大器外殼之間設有排水間隙。

7、可選地，所述上殼具有與所述前置放大器外殼連接的細頸部，所述細頸部內側設有凹槽，所述凹槽內設有第一o型圈，所述前置放大器外殼上設有與所述細頸部端部抵接的限位環，所述細頸部端部內側設有倒角，所述倒角內設有第二o型圈。

8、可選地，所述燈環的上下兩側分別設有第三o型圈和第四o型圈。

9、可選地，所述燈環通過螺釘連接所述下殼，所述燈環的上端設有與所述螺釘配合的螺釘孔，所述燈環的上端螺紋連接于所述上殼上。

10、可選地，還包括設于所述上殼外并與所述上殼可拆卸連接的防曬罩。

11、可選地，所述安裝支架上設有第一連接面、第二連接面和第三連接面，所述第一連接面和所述第二連接面分別設于所述安裝支架的兩側，所述第二連接面和所述第三連接面設于所述安裝支架的同一側并相互垂直，所述第二連接面和所述第三連接面擇一與所述下殼連接，所述第一連接面上設有連接平面和連接凹槽。

12、可選地，所述安裝支架上設有扎帶固定槽。

13、3、有益效果

14、采用本實用新型提供的技術方案，與現有技術相比，具有如下有益效果：

15、本戶外噪聲監測裝置中傳聲器網罩的多重防水設計，可以有效杜絕傳聲器進水隱患，小型化設計并滿足嚴苛的防水要求，可以實現快速安裝。

技術特征：

1.一種戶外噪聲監測裝置，其特征在于：包括傳聲器網罩、上殼、安裝支架、燈環、下殼、前置放大器外殼、傳聲器、主板、傳輸電纜；

2.根據權利要求1所述的一種戶外噪聲監測裝置，其特征在于：所述防護筒螺紋連接于所述前置放大器外殼上，所述防護筒和所述前置放大器外殼之間設有排水間隙。

3.根據權利要求1所述的一種戶外噪聲監測裝置，其特征在于：所述上殼具有與所述前置放大器外殼連接的細頸部，所述細頸部內側設有凹槽，所述凹槽內設有第一o型圈，所述前置放大器外殼上設有與所述細頸部端部抵接的限位環，所述細頸部端部內側設有倒角，所述倒角內設有第二o型圈。

4.根據權利要求1所述的一種戶外噪聲監測裝置，其特征在于：所述燈環的上下兩側分別設有第三o型圈和第四o型圈。

5.根據權利要求1所述的一種戶外噪聲監測裝置，其特征在于：所述燈環通過螺釘連接所述下殼，所述燈環的上端設有與所述螺釘配合的螺釘孔，所述燈環的上端螺紋連接于所述上殼上。

6.根據權利要求1-5任一項所述的一種戶外噪聲監測裝置，其特征在于：還包括設于所述上殼外并與所述上殼可拆卸連接的防曬罩。

7.根據權利要求1-5任一項所述的一種戶外噪聲監測裝置，其特征在于：所述安裝支架上設有第一連接面、第二連接面和第三連接面，所述第一連接面和所述第二連接面分別設于所述安裝支架的兩側，所述第二連接面和所述第三連接面設于所述安裝支架的同一側并相互垂直，所述第二連接面和所述第三連接面擇一與所述下殼連接，所述第一連接面上設有連接平面和連接凹槽。

8.根據權利要求7所述的一種戶外噪聲監測裝置，其特征在于：所述安裝支架上設有扎帶固定槽。

技術總結
本技術公開了一種戶外噪聲監測裝置，包括傳聲器網罩、上殼、安裝支架、燈環、下殼、前置放大器外殼、傳聲器、主板、傳輸電纜；傳聲器網罩包括尖頂、橡膠環、風球、防護筒、網格罩，風球套在尖頂上并通過橡膠環密封，尖頂上設有與橡膠環抵接的裙邊；防護筒設于風球內并套設于傳聲器的上端，防護筒上均布有若干收聲槽，網格罩套設于防護筒外；前置放大器外殼與傳聲器固定并形成電連接，前置放大器外殼與主板電連接，燈環固定于下殼上，傳輸電纜連接主板，主板設于上殼內，上殼連接前置放大器外殼。本技術通過傳聲器網罩的多重防水設計，可以有效杜絕傳聲器進水隱患。

技術研發人員：洪小峰,馬艷麗,王益栗,郭凱龍,廉江
受保護的技術使用者：杭州愛華儀器有限公司
技術研發日：20240709
技術公布日：2025/4/24
