本發明涉及機器人定位，更具體地說，它涉及一種搬車機器人定位檢測方法、系統、存儲介質及計算機。

背景技術：

1、對于自主運動搬車機器人，定位的準確性對于機器人的安全至關重要。若機器人定位信息錯誤，可能會導致機器人生成錯誤的路徑，使得搬車機器人在執行任務時偏離預期路徑，出現與其他障礙物發生碰撞，墜落等事故，有嚴重的安全隱患。另外對于立體停車庫，具備多樓層多地圖的復雜環境，當搬車機器人移動到另一樓層時需重新恢復定位信息；為此我們提出一種搬車機器人定位檢測方法、系統、存儲介質及計算機。

技術實現思路

1、針對現有技術存在的不足，本發明的目的在于提供一種搬車機器人定位檢測方法、系統、存儲介質及計算機，以克服上述背景技術中現有的自主運動搬車機器人存在的技術問題。

2、本發明的上述技術目的是通過以下技術方案得以實現的：一種搬車機器人定位檢測方法，包括：

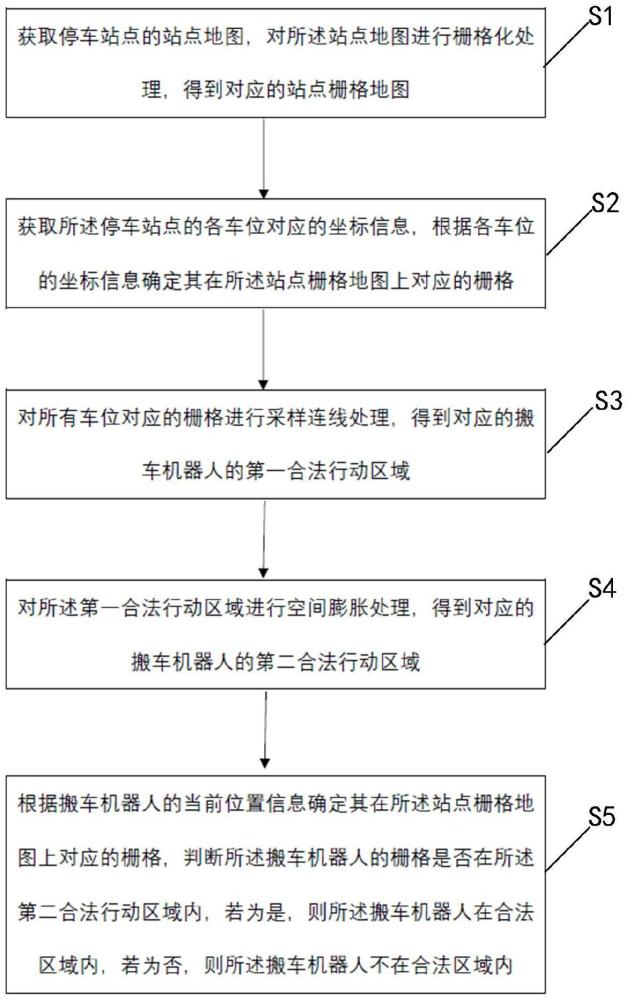

3、s1、獲取停車站點的站點地圖，對所述站點地圖進行柵格化處理，得到對應的站點柵格地圖；

4、s2、獲取所述停車站點的各車位對應的坐標信息，根據各車位的坐標信息確定其在所述站點柵格地圖上對應的柵格；

5、s3、對所有車位對應的柵格進行采樣連線處理，得到對應的搬車機器人的第一合法行動區域；

6、s4、對所述第一合法行動區域進行空間膨脹處理，得到對應的搬車機器人的第二合法行動區域；

7、s5、根據搬車機器人的當前位置信息確定其在所述站點柵格地圖上對應的柵格，判斷所述搬車機器人的柵格是否在所述第二合法行動區域內，若為是，則所述搬車機器人在合法區域內，若為否，則所述搬車機器人不在合法區域內。

8、可選的，所述獲取停車站點的站點地圖，對所述站點地圖進行柵格化處理，得到對應的站點柵格地圖，包括：在停車場內設置激光雷達；通過所述激光雷達獲取停車場內停車站點的站點地圖，并對所述站點地圖進行格柵化處理，得到對應的所述站點格柵地圖。

9、可選的，所述獲取所述停車站點的各車位對應的坐標信息，根據各車位對應的坐標信息確定其在所述站點柵格地圖上對應的柵格，包括；

10、搬車機器人移動至停車場中的各車位獲取各車點的坐標信息；

11、通過各車位點的坐標信息確定其在所述站點柵格地圖上對應的柵格。

12、可選的，所述對所有車位對應的柵格進行采樣連線處理，得到對應的搬車機器人的第一合法行動區域，包括：

13、將車位對應的柵格之間進行直線連接，對直線所經過的柵格進行占據，使得合法區域在空間上變得連續。

14、可選的，所述對所述第一合法行動區域進行空間膨脹處理，得到對應的搬車機器人的第二合法行動區域，包括：

15、根據搬車機器人的定位精度，按照預定規則對第一合法行動區域進行空間膨脹得到對應的搬車機器人的第二合法行動區域。

16、可選的，所述步驟s5還包括：

17、通過激光雷達獲取搬車機器人的當前時刻t的位置信息和搬車機器人的上一時刻的位置信息

18、其中，xt為平面坐標軸x軸的數值，yt為y坐標軸的數值，θt為搬車機器人的姿態角度數值；

19、根據搬車機器人的當前位置信息和搬車機器人的上一時刻位置信息計算對應的距離差值a和角度差值b；

20、其中，a為搬車機器人的當前位置與搬車機器人的上一個時刻位置的距離差值；

21、b＝|θt-θt-1|,b為搬車機器人的當前位置與搬車機器人的上一個時刻位置的角度差值；

22、將所述距離差值和角度差值與預先設定的允許跳變距離差值α和預先設定的允許跳變角度差值β進行比對；

23、若a＜α，或者是b＜β時，則所述搬車機器人的柵格在所述第二合法行動區域內；

24、若a＞α，或者是b＞β時，則所述搬車機器人的柵格不在所述第二合法行動區域內，對搬車機器人進行重定位處理。

25、可選的，所述對搬車機器人進行重定位處理，包括：

26、對停車站點的靜態障礙物進行建模，根據所述占地地圖生成對應的占據柵格地圖；

27、根據所述占據柵格地圖得到搬車機器人在所述占據柵格地圖上的第三合法行動區域；

28、獲取搬車機器人在所述停車場中的雷達激光點云數據，并對其進行凸集采樣；

29、將所述第三合法行動區域作為初始解空間，以凸集采樣后的激光點云作為觀測值進行分支定界搜索，得的坐標信息即為搬車機器人的實時定位坐標信息

30、一種搬車機器人定位檢測方法方系統，包括：

31、地圖獲取模塊，用于獲取停車站點的站點地圖，對所述站點地圖進行柵格化處理，得到對應的站點柵格地圖；

32、柵格信息獲取模塊，用于獲取所述停車站點的各車位對應的坐標信息，根據各車位的坐標信息確定其在所述站點柵格地圖上對應的柵格；

33、采用模塊，用于對所有車位對應的柵格進行采樣連線處理，得到對應的搬車機器人的第一合法行動區域；

34、膨脹模塊，對所述第一合法行動區域進行空間膨脹處理，得到對應的搬車機器人的第二合法行動區域；

35、判斷模塊，用于根據搬車機器人的當前位置信息確定其在所述站點柵格地圖上對應的柵格，判斷所述搬車機器人的柵格是否在所述第二合法行動區域內，若為是，則所述搬車機器人在合法區域內，若為否，則所述搬車機器人不在合法區域內。

36、本發明還提供了一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現上述的方法的步驟。

37、本發明還提供了一種計算機設備,包括存儲器和處理器，所述存儲器存儲有計算機程序，所述處理器執行所述計算機程序時實現上述的方法的步驟。

38、本發明的有益效果：安全性高，在搬車機器人運行過程中對定位數據進行雙重檢測保證定位可靠；實時性和準確率高，對激光雷達數據進行凸集采樣，極大減少數據計算量，同時根據合法區域進行分支定界搜索可大量剪枝，計算效率極高。

技術特征：

1.一種搬車機器人定位檢測方法，其特征在于，包括：

2.根據權利要求1所述的搬車機器人定位檢測方法，其特征在于，所述獲取停車站點的站點地圖，對所述站點地圖進行柵格化處理，得到對應的站點柵格地圖，包括：在停車場內設置激光雷達；通過所述激光雷達獲取停車場內停車站點的站點地圖，并對所述站點地圖進行格柵化處理，得到對應的所述站點格柵地圖。

3.根據權利要求2所述的搬車機器人定位檢測方法，其特征在于，所述獲取所述停車站點的各車位對應的坐標信息，根據各車位對應的坐標信息確定其在所述站點柵格地圖上對應的柵格，包括；

4.根據權利要求3所述的搬車機器人定位檢測方法，其特征在于，所述對所有車位對應的柵格進行采樣連線處理，得到對應的搬車機器人的第一合法行動區域，包括：

5.根據權利要求4所述的搬車機器人定位檢測方法，其特征在于，所述對所述第一合法行動區域進行空間膨脹處理，得到對應的搬車機器人的第二合法行動區域，包括：

6.根據權利要求5所述的搬車機器人定位檢測方法，其特征在于，所述步驟s5還包括：

7.根據權利要求6所述的搬車機器人定位檢測方法，其特征在于，所述對搬車機器人進行重定位處理，包括：

8.一種搬車機器人定位檢測方法系統，其特征在于，包括：

9.一種計算機可讀存儲介質，其上存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時實現權利要求1至7中任一項所述的方法的步驟。

10.一種計算機設備，包括存儲器和處理器，所述存儲器存儲有計算機程序，其特征在于，所述處理器執行所述計算機程序時實現權利要求1至7中任一項所述的方法的步驟。

技術總結
本發明涉及一種搬車機器人定位檢測方法、系統、存儲介質及計算機，方法，包括：S1、獲取停車站點的站點地圖，對所述站點地圖進行柵格化處理，得到對應的站點柵格地圖；S2、獲取所述停車站點的各車位對應的坐標信息，根據各車位的坐標信息確定其在所述站點柵格地圖上對應的柵格；S3、對所有車位對應的柵格進行采樣連線處理，得到對應的搬車機器人的第一合法行動區域；S4、對所述第一合法行動區域進行空間膨脹處理，得到對應的搬車機器人的第二合法行動區域；S5、根據搬車機器人的當前位置信息確定其在所述站點柵格地圖上對應的柵格，判斷所述搬車機器人的柵格是否在所述第二合法行動區域內，從而檢測搬車機器人是否在合法區域內，安全性高。
