本發明屬于智能駕駛標定，具體涉及一種角雷達標定裝置及使用方法。

背景技術：

1、本部分的陳述僅僅是提供了與本發明相關的背景技術信息，不必然構成在先技術。

2、在車輛駕駛過程中，由于車身設計的緣故，外后視鏡所能提供給駕駛員的視覺范圍總會有一些盲區存在，導致在變道之前看不到盲區的車輛，如果盲區內有正在超車的車輛，此時變道就會發生碰撞事故。在大雨天氣、大霧天氣、夜間光線昏暗，更加難以看清后方車輛，此時變道就面臨更大的危險，而角雷達的開發的應用就是為了解決后視鏡盲區的問題。

3、目前常用的角錐固定方法是將角錐固定在龍門架或者是機械手上進行角雷達的標定。固定在龍門架上一般是與其他標定靶共用龍門架，這種方式要求兩者的標定距離可以兼容，固定在機械手上具有很好的兼容性，操作較為困難，效率低，并且價格比較昂貴，增加了成本。

技術實現思路

1、針對上述問題，本發明提供一種角雷達標定裝置及使用方法，能夠通過底部旋轉氣缸，帶動角錐移動到工作位，經過一個伺服電機，帶動整個角錐桿上下移動，移適配角雷達的不同高度位置。同時角錐桿可以通過人工調整的方式，調整其在橫向的位置，起到高兼容、柔性調節的目的，整體操作簡單，效率高，有效降低了成本。

2、為實現上述目的，本發明采取以下技術方案：

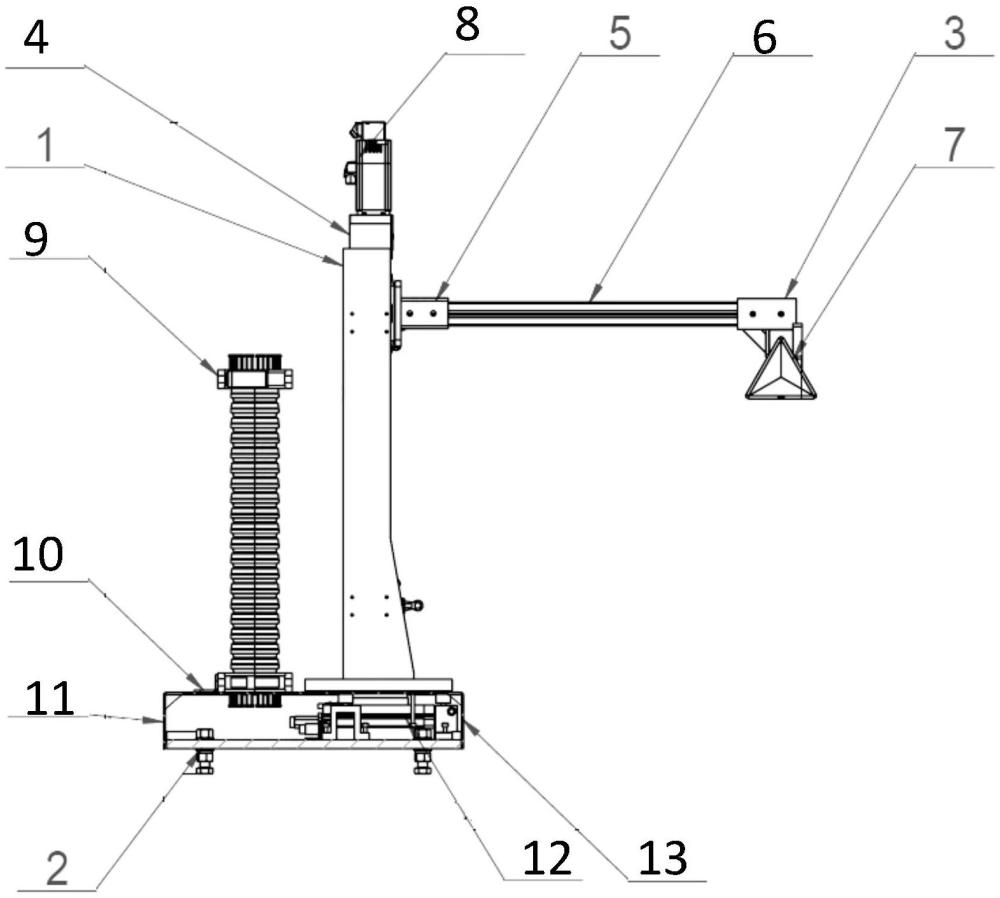

3、一種角雷達標定裝置，包括直線導軌，所述直線導軌的上端設置伺服電機；所述直線導軌設置在直線導護罩內，所述直線導護罩的一端設置第一固定鎖扣，所述第一固定鎖扣的一端設置連接桿，所述連接桿的一端設置第二固定鎖扣，所述第二固定鎖扣的一端設置角錐桿，所述角錐桿的端部設置角錐；

4、所述直線導護罩的下部設置底座護罩，所述底座護罩內設置旋轉氣缸，所述旋轉氣缸的輸出端與直線導護罩連接。

5、進一步的，所述伺服電機安裝在直線導護罩上，所述伺服電機的輸出端與直接導軌連接，所述伺服電機帶動連接桿沿著直線導軌移動。

6、進一步的，所述連接桿通過第一固定鎖扣與直線導軌可拆卸連接，所述角錐桿通過第二固定鎖扣與連接桿可拆卸連接。

7、進一步的，所述直線導護罩與底座護罩為可活動連接，所述直線導護罩通過旋轉氣缸帶動轉動。

8、進一步的，所述旋轉氣缸的一端設置彈簧阻擋器，所述彈簧阻擋器與旋轉氣缸可活動連接，所述彈簧阻擋器用于限制旋轉氣缸的轉動角度。

9、進一步的，所述直線導護罩的一端設置線纜管，所述線纜管內設置線纜。

10、進一步的，所述線纜管的下端設置線纜管固定環，所述線纜管固定環處于底座護罩的上端，所述線纜管通過線纜管固定環與底座護罩連接。

11、進一步的，所述底座護罩的下端對稱設置底座，所述底座與底座護罩固定連接。

12、進一步的，所述角錐桿通過螺絲與第一固定鎖扣可拆卸連接，所述連接桿通過螺絲與第二固定鎖扣可拆卸連接。

13、一種角雷達標定裝置的使用方法，包括以下步驟：

14、通過旋轉氣缸帶動直線導護罩轉動，在旋轉氣缸的一端設有彈簧阻擋器，通過彈簧阻擋器限制直線導護罩的旋轉角度，進而實現角錐機構旋轉到90°位置并停止；接著通過伺服電機驅動直線導軌，直線導軌帶動連接桿移動，連接桿帶動角錐桿移動，實現了角錐桿在z軸方向上的位置調整；

15、接著通過手動調整角錐桿上螺絲的位置，實現角錐桿在x軸方向上的位置調整；通過手動調整連接桿上螺絲的位置，實現了連接桿的位置調整，進而實現角錐桿在y軸方向上的位置調整；最終實現了角錐桿端部的角錐在x軸、y軸以及z軸方向上的位置調整以及角錐的旋轉，進而適配于不同位置的角雷達。

16、與現有技術相比，本發明具有的優點和積極效果是：

17、本發明通過伺服電機、直線導軌、連接桿、角錐桿、旋轉氣缸以及彈簧阻擋器等部件配合實現了角錐在x軸、y軸以及z軸方向上的位置調整以及角錐的旋轉，進而適配于不同位置的角雷達；即通過底部旋轉氣缸，帶動角錐移動到工作位，經過一個伺服電機，帶動整個角錐桿上下移動，移適配角雷達的不同高度位置。同時角錐桿可以通過人工調整的方式，調整其在橫向的位置，起到高兼容、柔性調節的目的，整體操作簡單，效率高，有效降低了成本。

技術特征：

1.一種角雷達標定裝置，其特征在于，包括直線導軌，所述直線導軌的上端設置伺服電機；所述直線導軌設置在直線導護罩內，所述直線導護罩的一端設置第一固定鎖扣，所述第一固定鎖扣的一端設置連接桿，所述連接桿的一端設置第二固定鎖扣，所述第二固定鎖扣的一端設置角錐桿，所述角錐桿的端部設置角錐；

2.如權利要求1所述的一種角雷達標定裝置，其特征在于，所述伺服電機安裝在直線導護罩上，所述伺服電機的輸出端與直接導軌連接，所述伺服電機帶動連接桿沿著直線導軌移動。

3.如權利要求1所述的一種角雷達標定裝置，其特征在于，所述連接桿通過第一固定鎖扣與直線導軌可拆卸連接，所述角錐桿通過第二固定鎖扣與連接桿可拆卸連接。

4.如權利要求1所述的一種角雷達標定裝置，其特征在于，所述直線導護罩與底座護罩為可活動連接，所述直線導護罩通過旋轉氣缸帶動轉動。

5.如權利要求1所述的一種角雷達標定裝置，其特征在于，所述旋轉氣缸的一端設置彈簧阻擋器，所述彈簧阻擋器與旋轉氣缸可活動連接，所述彈簧阻擋器用于限制旋轉氣缸的轉動角度。

6.如權利要求1所述的一種角雷達標定裝置，其特征在于，所述直線導護罩的一端設置線纜管，所述線纜管內設置線纜。

7.如權利要求6所述的一種角雷達標定裝置，其特征在于，所述線纜管的下端設置線纜管固定環，所述線纜管固定環處于底座護罩的上端，所述線纜管通過線纜管固定環與底座護罩連接。

8.如權利要求1所述的一種角雷達標定裝置，其特征在于，所述底座護罩的下端對稱設置底座，所述底座與底座護罩固定連接。

9.如權利要求1所述的一種角雷達標定裝置，其特征在于，所述角錐桿通過螺絲與第一固定鎖扣可拆卸連接，所述連接桿通過螺絲與第二固定鎖扣可拆卸連接。

10.如權利要求1-9任一項所述的一種角雷達標定裝置的使用方法，其特征在于，包括以下步驟：

技術總結
本發明公開了一種角雷達標定裝置及使用方法，包括直線導軌，所述直線導軌的上端設置伺服電機；所述直線導軌設置在直線導護罩內，所述直線導護罩的一端設置第一固定鎖扣，所述第一固定鎖扣的一端設置連接桿，所述連接桿的一端設置第二固定鎖扣，第二固定鎖扣的一端設置角錐桿，角錐桿的端部設置角錐；直線導護罩的下部設置底座護罩，底座護罩內設置旋轉氣缸，旋轉氣缸的輸出端與直線導護罩連接。能夠通過底部旋轉氣缸，帶動角錐移動到工作位，經過一個伺服電機，帶動整個角錐桿上下移動，移適配角雷達的不同高度位置。同時角錐桿可以通過人工調整的方式，調整其在橫向的位置，起到高兼容、柔性調節的目的，整體操作簡單，效率高，有效降低了成本。

技術研發人員：晉安
受保護的技術使用者：奇瑞汽車股份有限公司
技術研發日：
技術公布日：2025/4/24
