本發明屬于水質監測，涉及一種工業循環水多參數在線監測系統及方法。

背景技術：

1、工業循環冷卻水系統是保障發電企業得以連續、高效生產的重要工藝系統之一。為確保循環冷卻水系統安全、穩定運行，必須對水質關鍵指標進行準確監測和控制。gb/t50050-2017《工業循環冷卻水處理設計規范》等標準對循環冷卻水檢測項目做出了明確規定，主要包括電導率、ph值、硬度、堿度、氯離子、余氯等。目前，循環冷卻水硬度、堿度及氯離子指標主要依靠手工滴定法進行分析。然而手工分析工作量大、耗時長，且測量結果受到人員技能和素質的影響，準確性較差。同時，手工分析的數據具有一定滯后性，無法及時反映水質變化情況，不利于指導監督控制和實現優化運行。目前市面上也開始出現在線硬度分析儀、在線堿度分析儀及氯離子分析儀相等相關在線化學儀表，但使用效果欠佳。

2、工業循環水在線監測系統普遍存在以下問題：1)循環水存在一定的微生物生存環境，長時間運行后，現場在線化學儀表管路、流通池及電極表面經常發現附著有微生物菌落群，影響測量準確性，對化學監督和控制造成不利影響；2)循環水測量水樣缺乏有效預處理手段，如存在一定的色度，對于光學測量原理的在線化學儀表存在較大的影響，如在線堿度及在線硬度分析儀；3)目前循環水在線監測儀表安裝分散、使用壽命短，測量準確性非常依賴現場人員的維護水平，缺乏一種集多種化學指標一體設計的循環水多參數在線監測系統及裝置。

技術實現思路

1、本發明的目的在于克服上述現有技術的缺點，提供了一種工業循環水多參數在線監測系統及方法，該系統及方法能夠準確在線檢測工業循環水的多參數。

2、為達到上述目的，本發明公開了一種工業循環水多參數在線監測系統，包括循環水樣輸入管道、第一進樣閥、第二進樣閥、余氯測量單元、光電檢測模塊、第三進樣閥、深度預處理模塊、殺菌模塊、第四進樣閥、電導率測量單元、第五進樣閥、ph測量單元、第六進樣閥、硬度測量單元、第七進樣閥、堿度測量單元、第八進樣閥、氯離子測量單元及排污閥；

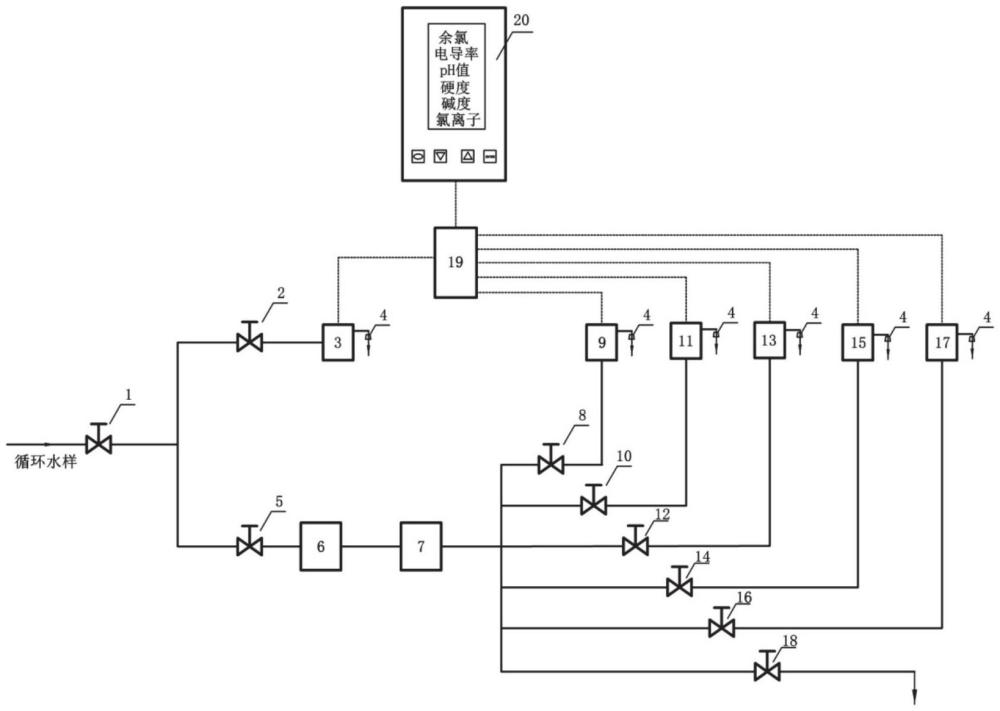

3、循環水樣輸入管道的出口分為兩路，其中一路經第二進樣閥與余氯測量單元的入口相連通，另一路經第三進樣閥、深度預處理模塊及殺菌模塊與第四進樣閥的入口、第五進樣閥的入口、第六進樣閥的入口、第七進樣閥的入口第八進樣閥的入口及排污閥的入口相連通，第四進樣閥的出口與電導率測量單元的入口相連通，第五進樣閥的出口與ph測量單元的入口相連通，第六進樣閥的出口與硬度測量單元的入口相連通，第七進樣閥的出口與堿度測量單元的入口相連通，第八進樣閥的出口與氯離子測量單元的入口相連通。

4、進一步的，余氯測量單元的出口管道上、電導率測量單元的出口管道上、ph測量單元的出口管道上、硬度測量單元的出口管道上、堿度測量單元的出口管道上以及氯離子測量單元的出口管道上均設置有光電檢測模塊。

5、進一步的，數據處理系統與余氯測量單元的輸出端、電導率測量單元的輸出端、ph測量單元的輸出端、硬度測量單元的輸出端、堿度測量單元的輸出端以及氯離子測量單元的輸出端相連接。

6、進一步的，數據處理系統連接有集中顯示單元。

7、進一步的，控制器與第一進樣閥、第二進樣閥、第三進樣閥、第四進樣閥、第五進樣閥、第六進樣閥、第七進樣閥、第八進樣閥及排污閥相連接。

8、進一步的，所述深度預處理模塊中包含活性炭濾料。

9、本發明所述工業循環水多參數在線監測方法，包括：

10、控制第一進樣閥、第二進樣閥、第三進樣閥、第四進樣閥、第五進樣閥、第六進樣閥、第七進樣閥及第八進樣閥的開關，使得水樣分別進入到余氯測量單元、電導率測量單元、ph測量單元、硬度測量單元、堿度測量單元及氯離子測量單元；

11、通過余氯測量單元、電導率測量單元、ph測量單元、硬度測量單元、堿度測量單元及氯離子測量單元分別檢測水樣的余氯信息、電導率信息、ph值、硬度、堿度以及氯離子濃度信息。

12、進一步的，數據處理系統與余氯測量單元的輸出端、電導率測量單元的輸出端、ph測量單元的輸出端、硬度測量單元的輸出端、堿度測量單元的輸出端以及氯離子測量單元的輸出端相連接。

13、進一步的，數據處理系統連接有集中顯示單元。

14、進一步的，余氯測量單元的出口管道上、電導率測量單元的出口管道上、ph測量單元的出口管道上、硬度測量單元的出口管道上、堿度測量單元的出口管道上以及氯離子測量單元的出口管道上均設置有光電檢測模塊。

15、本發明具有以下有益效果：

16、本發明所述的工業循環水多參數在線監測系統及方法在具體操作時，控制第一進樣閥、第二進樣閥、第三進樣閥、第四進樣閥、第五進樣閥、第六進樣閥、第七進樣閥及第八進樣閥的開關，繼而通過余氯測量單元、電導率測量單元、ph測量單元、硬度測量單元、堿度測量單元及氯離子測量單元分別檢測水樣的余氯信息、電導率信息、ph值、硬度、堿度以及氯離子濃度信息，實現對工業循環水余氯、電導率、ph值、硬度、堿度及氯離子含量的同時在線準確監測，操作簡單、方便，實用性極強。

技術特征：

1.一種工業循環水多參數在線監測系統，其特征在于，包括循環水樣輸入管道、第一進樣閥(1)、第二進樣閥(2)、余氯測量單元(3)、光電檢測模塊(4)、第三進樣閥(5)、深度預處理模塊(6)、殺菌模塊(7)、第四進樣閥(8)、電導率測量單元(9)、第五進樣閥(10)、ph測量單元(11)、第六進樣閥(12)、硬度測量單元(13)、第七進樣閥(14)、堿度測量單元(15)、第八進樣閥(16)、氯離子測量單元(17)及排污閥(18)；

2.根據權利要求1所述的工業循環水多參數在線監測系統，其特征在于，余氯測量單元(3)的出口管道上、電導率測量單元(9)的出口管道上、ph測量單元(11)的出口管道上、硬度測量單元(13)的出口管道上、堿度測量單元(15)的出口管道上以及氯離子測量單元(17)的出口管道上均設置有光電檢測模塊(4)。

3.根據權利要求1所述的工業循環水多參數在線監測系統，其特征在于，數據處理系統(19)與余氯測量單元(3)的輸出端、電導率測量單元(9)的輸出端、ph測量單元(11)的輸出端、硬度測量單元(13)的輸出端、堿度測量單元(15)的輸出端以及氯離子測量單元(17)的輸出端相連接。

4.根據權利要求1所述的工業循環水多參數在線監測系統，其特征在于，數據處理系統(19)連接有集中顯示單元(20)。

5.根據權利要求1所述的工業循環水多參數在線監測系統，其特征在于，控制器與第一進樣閥(1)、第二進樣閥(2)、第三進樣閥(5)、第四進樣閥(8)、第五進樣閥(10)、第六進樣閥(12)、第七進樣閥(14)、第八進樣閥(16)及排污閥(18)相連接。

6.根據權利要求1所述的工業循環水多參數在線監測系統，其特征在于，所述深度預處理模塊(6)中包含活性炭濾料。

7.一種工業循環水多參數在線監測方法，其特征在于，基于權利要求1所述的工業循環水多參數在線監測系統，包括：

8.根據權利要求7所述的工業循環水多參數在線監測系統，其特征在于，數據處理系統(19)與余氯測量單元(3)的輸出端、電導率測量單元(9)的輸出端、ph測量單元(11)的輸出端、硬度測量單元(13)的輸出端、堿度測量單元(15)的輸出端以及氯離子測量單元(17)的輸出端相連接。

9.根據權利要求7所述的工業循環水多參數在線監測系統，其特征在于，數據處理系統(19)連接有集中顯示單元(20)。

10.根據權利要求7所述的工業循環水多參數在線監測系統，其特征在于，余氯測量單元(3)的出口管道上、電導率測量單元(9)的出口管道上、ph測量單元(11)的出口管道上、硬度測量單元(13)的出口管道上、堿度測量單元(15)的出口管道上以及氯離子測量單元(17)的出口管道上均設置有光電檢測模塊(4)。

技術總結
本發明公開了一種工業循環水多參數在線監測系統及方法，循環水樣輸入管道的出口分為兩路，其中一路經第二進樣閥與余氯測量單元的入口相連通，另一路經第三進樣閥、深度預處理模塊及殺菌模塊與第四進樣閥的入口、第五進樣閥的入口、第六進樣閥的入口、第七進樣閥的入口第八進樣閥的入口及排污閥的入口相連通，第四進樣閥的出口與電導率測量單元的入口相連通，第五進樣閥的出口與pH測量單元的入口相連通，第六進樣閥的出口與硬度測量單元的入口相連通，第七進樣閥的出口與堿度測量單元的入口相連通，第八進樣閥的出口與氯離子測量單元的入口相連通，該系統及方法能夠準確在線檢測工業循環水的多參數。

技術研發人員：孫祥飛,劉瑋,忤積鋒,曾德勇,文樂,李會軍,楊大錨,劉磊,戈建陽,趙紅雷,朱江潼,李雪松,李國福,李飛,賈予平,潘珺,劉欣,鐘杰,梁旭輝,陳常祥
受保護的技術使用者：西安熱工研究院有限公司
技術研發日：
技術公布日：2025/4/28
