本申請涉及印刷品檢測的，特別是涉及一種印刷品圖像色彩符合性檢測裝置及檢測方法。

背景技術：

1、近年來，印刷品圖像色彩符合性檢測技術在印刷行業得到了廣泛應用。由于印刷工藝的復雜性和色彩差異對印刷品的質量影響巨大，實現印刷品圖像色彩的快速、準確檢測至關重要。

2、其中商品標簽紙也為印刷品的一種，通常粘貼在商品包裝箱上，在保運商品包裝箱時其表面可能存在摩擦，長時間的摩擦可能會造成商品標簽紙表面圖像色彩的磨損，故在商品標簽紙制成后需要在其表面施加摩擦力后再對其表面圖像色彩進行檢測處理，例如公開號cn113686716b的專利申請公開了一種印刷品檢測裝置，其主要功能是簡單快捷地檢測印刷品的耐磨性和抗粘性。在使用時，裝置通過固定在彈簧桿底部的刮板對印刷品進行摩擦，從而檢測其耐磨性；而在刮板復位時，由支撐塊將印刷品對折和展開，從而測試其抗粘性，兩個帶輪通過皮帶連接，使其可以實現精確的刮板運動，以確保檢測結果的準確性，同時能夠顯著提高使用者的檢測效率。

3、但是上述專利申請在對印刷品檢測過程中還存在以下問題：上述專利申請在對印刷品施加外力摩擦時，沒有對刮板與印刷品接觸的部分（也即摩擦面）進行清潔處理，一段時間后，刮板摩擦面可能由于涂料等填充變得光滑，進而影響刮板后續的摩擦效果。

4、基于此，上述對印刷品檢測方式仍具有提升空間。

技術實現思路

1、為了解決上述技術問題，本申請提供了一種印刷品圖像色彩符合性檢測裝置及檢測方法，采用如下的技術方案：

2、第一方面，一種印刷品圖像色彩符合性檢測裝置，包括檢測框，檢測框內部沿其長度方向依次設置有多個間隔板，且間隔板將檢測框內部依次分為檢測區、摩擦區以及展平區。

3、檢測區設置有用于拍攝標簽紙的攝像機。

4、摩擦區設置有用于對標簽紙施加摩擦力的摩擦機構，包括：往復架，設置在摩擦區內部并沿檢測框長度方向往復移動，往復架內部設置有沿檢測框寬度方向延伸的貫通槽。

5、轉動軸，設置在貫通槽內部且沿貫通槽延伸方向對稱設置，并通過軸承轉動安裝在貫通槽內部，兩個轉動軸之間共同安裝有摩擦帶，用于對標簽紙施加摩擦力。

6、清潔海綿，設置在貫通槽內部并貼靠在摩擦帶上，清理摩擦帶上粘附的涂料。

7、優選的，展平區設置有展平機構，包括：展平輥，設置有兩個且沿檢測框寬度方向對稱設置，并沿檢測框寬度方向往復移動。

8、往復塊，沿檢測框高度方向對稱設置并滑動設置在對應側的展平區內壁上，且展平輥兩端通過軸承分別安裝在對應側的往復塊上。

9、展平組件，設置在展平輥上并對標簽紙進行豎直方向的展平處理。

10、優選的，檢測框和間隔板上均開設有用于標簽紙移動的貫穿槽，貫穿槽內部沿檢測框寬度方向對稱安裝有過渡輥。

11、優選的，展平輥靠近檢測框頂部的軸頭貫穿于對應側的往復塊，且檢測框頂部開設有用于對展平輥對應側軸頭讓位的讓位槽，展平輥靠近檢測框頂部的軸頭上安裝有齒輪一，檢測框頂部安裝有與齒輪一相嚙合的完全齒條。

12、優選的，所述的展平組件包括設置在展平輥圓周面上的螺紋，且兩個展平輥上的螺紋螺向相反，展平輥相背側設置有與螺紋相配合的升降塊，靠近展平區底部的往復塊上沿其寬度方向安裝有限位桿，且限位桿貫穿滑動設置在對應側的升降塊上，升降塊相對面沿其長度方向對稱安裝有彈性伸縮桿，彈性伸縮桿伸縮端安裝有橡膠球。

13、優選的，往復架沿其高度方向對稱安裝有往復連架，且往復連架滑動設置在對應側的摩擦區內壁上，其中清潔海綿沿轉動輥長度方向均勻設置有多個，且清潔海綿上均安裝有聯動塊，且聯動塊之間共同安裝有聯動桿，靠近摩擦區底部的往復連架上設置有延伸板，延伸板上安裝有伸縮彈性桿，伸縮彈性桿伸縮端與靠近延伸板的聯動塊相連接。

14、優選的，靠近摩擦區頂部的往復連架貫穿于檢測框，靠近延伸板的轉動軸軸頭依次貫穿往復架和檢測框頂部，并且檢測框上開設有用于對對應往復連架以及對應轉動軸軸頭讓位的讓位通槽，貫穿于對應讓位通槽的轉動軸軸頭上安裝有齒輪二，且檢測框上安裝有與齒輪二相嚙合的齒條板。

15、優選的，貫穿所述讓位通槽的往復連架上安裝有聯動架一，聯動架一上通過螺紋連接方式安裝有雙向螺桿一，檢測框上設置有支撐凸起一，且雙向螺桿一通過軸承安裝在支撐凸起一上，靠近展平區頂部的往復塊上安裝有聯動架二，聯動架二上通過螺紋連接方式安裝有雙向螺桿二，檢測框上設置有支撐凸起二，且雙向螺桿二通過軸承安裝在支撐凸起二上，雙向螺桿一與雙向螺桿二之間通過錐齒輪傳動方式傳動連接。

16、優選的，往復架兩側壁上沿其高度方向均勻設置有多個空氣噴頭。

17、第二方面，一種印刷品圖像色彩符合性檢測方法，包括如下步驟：s1：穿料準備，將標簽紙依次穿過貫穿槽，并使得標簽紙位于貫穿槽對應的兩過渡輥之間，此時拉動標簽紙移動。

18、s2：展平處理，往復塊往復移動過程中帶動展平輥對標簽紙進行水平方向上的展平，并通過展平組件對標簽紙進行豎直方向上的展平處理。

19、s3：摩擦處理，展平后的標簽紙經摩擦區后進行摩擦處理。

20、s4：檢測處理，通過攝像機對摩擦后的標簽紙進行拍攝處理，并與標準的標簽紙進行比對處理。

21、綜上所述，本申請包括以下至少一種有益技術效果：

22、1.本發明設計的摩擦機構中，轉動軸轉動過程中帶動摩擦帶同步移動，進而摩擦帶可以對標簽紙印刷面進行摩擦處理，在此過程中清潔海綿可以對摩擦帶表面進行清潔處理，以避免摩擦產生的涂料粘附在摩擦帶上造成摩擦帶摩擦面光滑，導致摩擦帶表面粗糙程度降低，保證摩擦帶始終以合適的粗糙程度對標簽紙進行摩擦處理，提高摩擦帶對標簽紙印刷面的摩擦效果。

23、2.本發明設計的展平機構中，展平輥往復移動過程中可以對標簽紙進行水平方向上的拉動處理，以確保標簽紙可以在水平方向上展開，同時展平組件可以使得標簽紙進行豎直方向上的展開處理，以確保標簽紙在豎直方向上展開，展平后的標簽紙可以增加其與摩擦帶的摩擦面積，使得摩擦帶可以對標簽紙印刷面進行充分摩擦處理，避免摩擦存在死角影響標簽紙檢測過程中的全面性。

24、3.本發明設計的聯動桿往復移動過程中通過聯動塊帶動清潔海綿在摩擦帶上往復移動，?進而清潔海綿可以對摩擦帶提供動摩擦力，使得摩擦帶摩擦面上附著的涂料清除更加徹底。

技術特征：

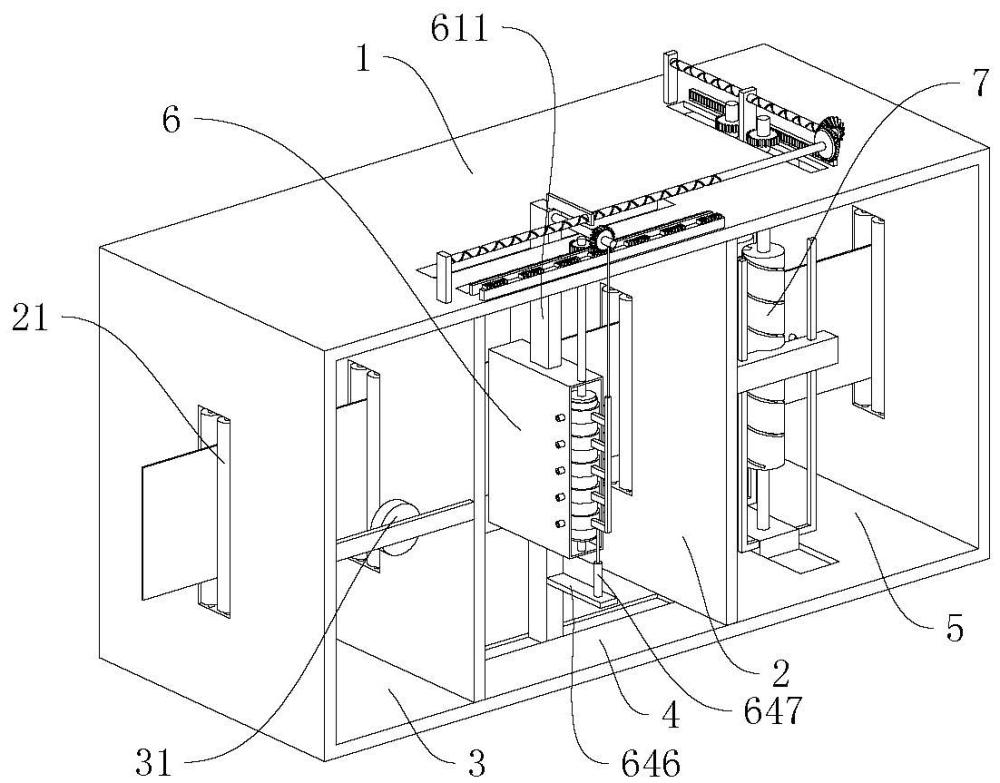

1.一種印刷品圖像色彩符合性檢測裝置，包括檢測框(1)，檢測框(1)內部沿其長度方向依次設置有多個間隔板(2)，且間隔板(2)將檢測框(1)內部依次分為檢測區(3)、摩擦區(4)以及展平區(5)，其特征在于：

2.根據權利要求1所述的一種印刷品圖像色彩符合性檢測裝置，其特征在于：展平區(5)設置有展平機構(7)，包括：

3.根據權利要求1所述的一種印刷品圖像色彩符合性檢測裝置，其特征在于：檢測框(1)和間隔板(2)上均開設有用于標簽紙移動的貫穿槽，貫穿槽內部沿檢測框(1)寬度方向對稱安裝有過渡輥(21)。

4.根據權利要求2所述的一種印刷品圖像色彩符合性檢測裝置，其特征在于：展平輥(71)靠近檢測框(1)頂部的軸頭貫穿于對應側的往復塊(72)，且檢測框(1)頂部開設有對展平輥(71)對應側軸頭讓位的讓位槽，展平輥(71)靠近檢測框(1)頂部的軸頭上安裝有齒輪一(74)，檢測框(1)頂部安裝有與齒輪一(74)相嚙合的完全齒條(75)。

5.根據權利要求2所述的一種印刷品圖像色彩符合性檢測裝置，其特征在于：展平組件(73)包括設置在展平輥(71)圓周面上的螺紋，且兩個展平輥(71)上的螺紋螺向相反，展平輥(71)相背側設置有與螺紋相配合的升降塊(731)，靠近展平區(5)底部的往復塊(72)上沿其寬度方向安裝有限位桿(732)，且限位桿(732)貫穿滑動設置在對應側的升降塊(731)上，升降塊(731)相對面沿其長度方向對稱安裝有彈性伸縮桿(733)，彈性伸縮桿(733)伸縮端安裝有橡膠球(734)。

6.根據權利要求5所述的一種印刷品圖像色彩符合性檢測裝置，其特征在于：往復架(61)沿其高度方向對稱安裝有往復連架(611)，且往復連架(611)滑動設置在對應側的摩擦區(4)內壁上，其中清潔海綿(64)沿轉動輥長度方向均勻設置有多個，且清潔海綿(64)上均安裝有聯動塊(641)，且聯動塊(641)之間共同安裝有聯動桿(645)，靠近摩擦區(4)底部的往復連架(611)上設置有延伸板(646)，延伸板(646)上安裝有伸縮彈性桿(647)，伸縮彈性桿(647)伸縮端與靠近延伸板(646)的聯動塊(641)相連接。

7.根據權利要求6所述的一種印刷品圖像色彩符合性檢測裝置，其特征在于：靠近摩擦區(4)頂部的往復連架(611)貫穿于檢測框(1)，靠近延伸板(646)的轉動軸(62)軸頭依次貫穿往復架(61)和檢測框(1)頂部，并且檢測框(1)上開設有用于對對應往復連架(611)以及對應轉動軸(62)軸頭讓位的讓位通槽，貫穿于對應讓位通槽的轉動軸(62)軸頭上安裝有齒輪二(621)，且檢測框(1)上安裝有與齒輪二(621)相嚙合的齒條板(622)。

8.根據權利要求7所述的一種印刷品圖像色彩符合性檢測裝置，其特征在于：貫穿讓位通槽的往復連架(611)上安裝有聯動架一(612)，聯動架一(612)上通過螺紋連接方式安裝有雙向螺桿一(613)，檢測框(1)上設置有支撐凸起一，且雙向螺桿一(613)通過軸承安裝在支撐凸起一上，靠近展平區(5)頂部的往復塊(72)上安裝有聯動架二(721)，聯動架二(721)上通過螺紋連接方式安裝有雙向螺桿二(722)，檢測框(1)上設置有支撐凸起二，且雙向螺桿二(722)通過軸承安裝在支撐凸起二上，雙向螺桿一(613)與雙向螺桿二(722)之間通過錐齒輪傳動方式傳動連接。

9.根據權利要求1所述的一種印刷品圖像色彩符合性檢測裝置，其特征在于：往復架(61)兩側壁上沿其高度方向均勻設置有多個空氣噴頭(618)。

10.一種印刷品圖像色彩符合性檢測方法，包括如權利要求1-9任意一項所述的一種印刷品圖像色彩符合性檢測裝置，其特征在于，其使用方法包括如下步驟：

技術總結
本申請涉及印刷品檢測的技術領域，特別是涉及一種印刷品圖像色彩符合性檢測裝置及檢測方法，包括檢測框，檢測框內部沿其長度方向依次設置有多個間隔板，且間隔板將檢測框內部依次分為檢測區、摩擦區以及展平區；轉動軸轉動過程中帶動摩擦帶同步移動，進而摩擦帶可以對標簽紙印刷面進行摩擦處理，在此過程中清潔海綿可以對摩擦帶表面進行清潔處理，以避免摩擦產生的涂料粘附在摩擦帶上造成摩擦帶摩擦面光滑，導致摩擦帶表面粗糙程度降低，保證摩擦帶始終以合適的粗糙程度對標簽紙進行摩擦處理，提高摩擦帶對標簽紙印刷面的摩擦效果。
