本發明涉及實驗裝置領域，尤其涉及一種實驗用多通道裝置反應管自動拆裝系統和拆裝方法及實驗用多通道裝置。

背景技術：

1、固定床反應器在化工、石油及新材料等領域的催化劑評價中應用廣泛，因其結構簡單、放大容易和操作穩定，成為研究與生產的重要載體。隨著高通量篩選技術的發展，對多組分、多條件組合的快速實驗需求日益增多，但現有固定床評價裝置大多只能實現在線監測和部分自動控制，無法在反應管拆裝、催化劑裝填及管線連接等環節達到完全自動化。

2、現有的多通道并行反應系統雖可并行測試多個催化劑樣品，但由于反應管之間往往需要預留人工操作空間，系統占地較大，且每次更換催化劑需人工拆裝管路，費時費力、效率較低。一些高通量篩選裝置雖在數據采集和過程控制方面實現了高度自動化，但仍然需要人工操作來拆卸和裝填反應管，無法形成從實驗準備到測試結束的全流程無人化運行。尤其是在高溫高壓等較苛刻條件下，自動對接、密封及拆裝的可靠性要求更高，進一步加大了全自動化的技術難度。

3、目前尚未見針對固定床反應管能夠?qū)崿F(xiàn)全自動拆裝及催化劑快速更換的成熟報道或商業化設備，難以滿足高通量篩選對效率和安全的更高要求。如何在多通道裝置中集成自動化移動、精確定位與密封拆裝技術，減少人工干預并縮小裝置間距，已成為催化劑篩選與開發領域亟待解決的問題。

技術實現思路

1、為了解決上述技術問題，本發明提供一種實驗用多通道裝置反應管自動拆裝系統。該自動拆裝系統通過氣缸和內膨脹夾具共同作用實現了反應管的自動拆裝。

2、本發明還提供一種包括上述實驗用多通道裝置反應管自動拆裝系統的反應器。

3、本發明采用以下技術方案：

4、一種實驗用多通道裝置反應管自動拆裝系統，所述自動拆裝系統包括可移動的氣缸和內膨脹夾具，所述內膨脹夾具固定在所述氣缸上，所述氣缸帶動所述內膨脹夾具移動，待所述內膨脹夾具插入所述待取出石英管后，所述內膨脹夾具通氣脹開與所述待取出石英管固定，此時氣缸帶動內膨脹夾具移動從而將待取出石英管完全提出，然后可以將待取出石英管置于預定位置。

5、其中，所述自動拆裝系統還包括移動組件，所述移動組件包括滑臺、滑軌和氣缸支架，所述氣缸支架固定連接在所述滑臺上，所述滑臺能夠在所述滑軌上滑動，所述氣缸連接在所述氣缸支架上。

6、其中，所述滑軌包括左右滑軌和上下滑軌，所述滑臺能夠在所述滑軌中滑動實現左右移動和上下移動。

7、其中，所述移動組件還包括移動支架，所述上下滑軌設置在所述移動支架上，所述左右滑軌滑動連接在所述上下滑軌上，所述左右滑軌能夠在所述上下滑軌上上下移動。

8、其中，所述移動支架滑動連接在實驗用多通道裝置上，在所述實驗用多通道裝置上設置有前后滑軌，所述移動支架能夠在所述前后滑軌上滑動。

9、其中，所述自動拆裝系統還包括設置在氣動連接器上的頂部卡箍和底部卡箍，所述頂部卡箍用于固定所述氣缸，所述底部卡箍用于固定所述內膨脹夾具；所述移動組件能夠帶動所述氣缸和所述內膨脹夾具移動至頂部卡箍和底部卡箍的位置。

10、其中，所述自動拆裝系統還包括氣動連接器固定件，所述氣動連接器固定件設置在所述待取出石英管的附近位置，當所述氣動連接器置于所述氣動連接器固定件上時，所述內膨脹夾具能夠插入所述待取出石英管。

11、其中，所述自動拆裝系統還包括用于放置管路的管路橋架；

12、和/或，所述自動拆裝系統還包括石英管支架。

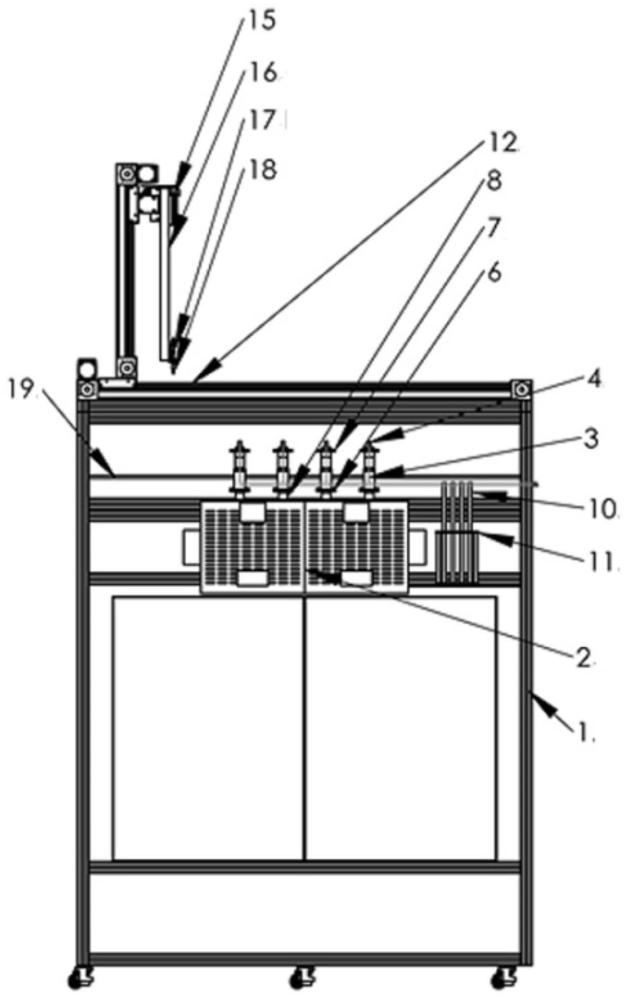

13、一種實驗用多通道裝置，其包括反應爐和上述的實驗用多通道裝置反應管自動拆裝系統，所述待取出石英管位于所述反應爐中。

14、一種實驗用多通道裝置反應管的自動拆裝方法，包括如下步驟：

15、將氣缸與氣動連接器的頂部卡箍、內膨脹夾具與氣動連接器的底部卡箍頂緊固定；

16、使氣動連接器與反應管分離；

17、滑臺移動使氣動連接器鎖緊在氣動連接器固定件上；

18、滑臺移動將內膨脹夾具移至待取出石英管中心；滑臺下移使內膨脹夾具插入所述待取出石英管；

19、滑臺向上移動使待取出石英管被完全提出；

20、滑臺前后左右上下移動將待取出石英管移至石英管支架，通過撤銷驅動氣，內膨脹夾具收縮，則內膨脹夾具與待取出石英管分離。

21、本發明的有益效果是：

22、（1）本發明通過氣缸和內膨脹夾具作用，使內膨脹夾具與待取出石英管連接，通過驅動氣作用，內膨脹夾具脹開，與待取出石英管鎖緊，進而取出反應管，從而實現了反應管的自動拆裝。

23、（2）由于本發明實現了反應管的自動拆裝，因此本發明的實驗用多通道裝置反應器不需要預留人工拆卸位置，多個反應器之間可以緊密設置，減少了反應器的占地空間。

技術特征：

1.一種實驗用多通道裝置反應管自動拆裝系統，其特征在于，所述自動拆裝系統包括可移動的氣缸和內膨脹夾具，所述內膨脹夾具固定在所述氣缸上，所述氣缸帶動所述內膨脹夾具移動；待所述內膨脹夾具插入所述待取出石英管后，所述內膨脹夾具通氣脹開與所述待取出石英管固定。

2.根據權利要求1所述的實驗用多通道裝置反應管自動拆裝系統，其特征在于，所述自動拆裝系統還包括移動組件，所述移動組件包括滑臺、滑軌和氣缸支架，所述氣缸支架固定連接在所述滑臺上，所述滑臺能夠在所述滑軌上滑動，所述氣缸連接在所述氣缸支架上。

3.根據權利要求2所述的實驗用多通道裝置反應管自動拆裝系統，其特征在于，所述滑軌包括左右滑軌和上下滑軌，所述滑臺能夠在所述滑軌中滑動實現左右移動和上下移動。

4.根據權利要求3所述的實驗用多通道裝置反應管自動拆裝系統，其特征在于，所述移動組件還包括移動支架，所述上下滑軌設置在所述移動支架上，所述左右滑軌滑動連接在所述上下滑軌上，所述左右滑軌能夠在所述上下滑軌上上下移動。

5.根據權利要求4所述的實驗用多通道裝置反應管自動拆裝系統，其特征在于，所述移動支架滑動連接在實驗用多通道裝置上，在所述實驗用多通道裝置上設置有前后滑軌，所述移動支架能夠在所述前后滑軌上滑動。

6.根據權利要求2所述的實驗用多通道裝置反應管自動拆裝系統，其特征在于，所述自動拆裝系統還包括設置在氣動連接器上的頂部卡箍和底部卡箍，所述頂部卡箍用于固定所述氣缸，所述底部卡箍用于固定所述內膨脹夾具；所述移動組件能夠帶動所述氣缸和所述內膨脹夾具移動至頂部卡箍和底部卡箍的位置。

7.根據權利要求2所述的實驗用多通道裝置反應管自動拆裝系統，其特征在于，所述自動拆裝系統還包括氣動連接器固定件，所述氣動連接器固定件設置在所述待取出石英管的附近位置，當所述氣動連接器置于所述氣動連接器固定件上時，所述內膨脹夾具能夠插入所述待取出石英管。

8.根據權利要求1所述的實驗用多通道裝置反應管自動拆裝系統，其特征在于，所述自動拆裝系統還包括用于放置管路的管路橋架；

9.一種實驗用多通道裝置，其特征在于，包括反應器和權利要求1至8任意一項所述的實驗用多通道裝置反應管自動拆裝系統，所述待取出石英管位于所述反應器中。

10.一種實驗用多通道裝置反應管的自動拆裝方法，其特征在于，包括如下步驟：

技術總結
本發明提供一種實驗用多通道裝置反應管自動拆裝系統和拆裝方法及實驗用多通道裝置，涉及實驗裝置領域。該實驗用多通道裝置反應管自動拆裝系統，包括可移動的氣缸和內膨脹夾具，所述內膨脹夾具固定在所述氣缸上，所述氣缸帶動所述內膨脹夾具移動，待所述內膨脹夾具插入所述待取出石英管后，所述內膨脹夾具通氣脹開與所述待取出石英管固定。本發明通過氣缸和內膨脹夾具作用，使內膨脹夾具與待取出石英管連接，通過驅動氣作用，內膨脹夾具脹開，與待取出石英管鎖緊，進而取出反應管，從而實現了反應管的自動拆裝。

技術研發人員：溫曉東,劉興武,李偉,王建
受保護的技術使用者：中國科學院山西煤炭化學研究所
技術研發日：
技術公布日：2025/4/24
