本發明涉及一種土壤修復檢測用土壤取樣裝置，其主要用于對修復后的土壤進行精準取樣，并能夠便捷、無污染的將取樣后的土壤樣品進行送檢。

背景技術：

1、為有效對土壤修復的進程進行精準控制，一般需要通過相應的土壤取樣裝置以對修復過程中的土壤進行取樣，通過對取樣后的土壤進行相應的檢測，以反應土壤的修復情況，從而有效對土壤的修復進行進行精準的控制。

2、現有的土壤修復檢測用土壤取樣裝置大多包含移動車體和固設于移動車體上的升降驅動油缸、或驅動電機，通過升降驅動油缸、或驅動電機對相應的取樣管進行驅動，使其貫穿插入土壤層內，從而對修復過程中的土壤進行取樣作業。由于修復過程中的土壤層往往相對比較松散，直接將取樣管穿入土壤層再其取出的過程中，嵌入取樣管內土壤樣本往往無法被穩定地固定在取樣管內，導致取樣后的不同高度的土壤樣本之間容易出現混樣。這對于修復過程中的土壤層的取樣來講，是不被允許的，因為修復過程中的不同高度位置上的土壤樣品的檢測數據將會對后續的修復進程形成不一樣的參考，因此要求不同高度上的土壤樣品在取樣過程中不產生混樣。

3、為確保取樣精度，部分廠家開始采用外置取樣槽的取樣管以對土壤樣品進行取樣，其取樣過程中，首先，將外設有采樣槽的鉆桿穿插到土壤層里，通過持續的旋轉以將采樣槽外側的土壤擠壓到鉆桿的取樣管內，以對土壤樣本進行精準取樣。但是，由于修復過程中的土壤層往往相對比較松散，因此，持續的旋轉往往只能在采樣槽的外出擠壓出一個取樣孔，一樣無法將土壤樣品位置穩定的固定在鉆桿的取樣槽內，很是麻煩。現有的土壤修復檢測用土壤取樣裝置在實際使用過程中還存在裝樣、送樣難度大的問題，且送樣過程中的土壤樣品由于缺乏保護，還容易受外界環境污染，導致后續檢測精度受影響。

4、因此，設計一款能夠有效防止不同高度位置上的土壤樣本相互形成混樣，從而對土壤樣品進行精準取樣；且能夠有效便于取樣后的土壤樣本的裝樣、送樣操作的土壤修復檢測用土壤取樣裝置及其取樣方法是本發明的研究目的。

技術實現思路

1、針對上述現有技術存在的技術問題，本發明在于提供了一種土壤修復檢測用土壤取樣裝置及其取樣方法，該土壤修復檢測用土壤取樣裝置及其取樣方法能夠有效解決上述現有技術存在的技術問題。

2、本發明的技術方案是：

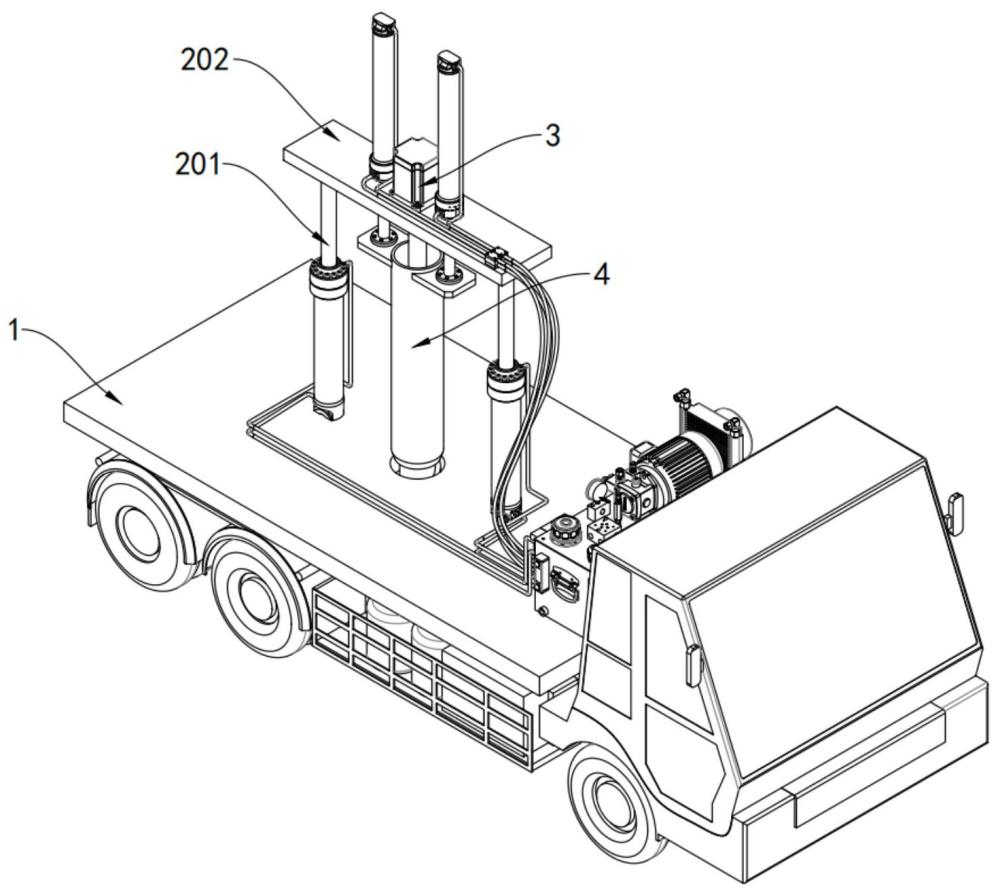

3、一種土壤修復檢測用土壤取樣裝置，包括移動車體，所述移動車體上設置有相應的取樣孔，所述土壤修復檢測用土壤取樣裝置還包括土壤取樣機構，所述土壤取樣機構包括：

4、升降支架，包含設置于所述取樣孔兩側的移動車體上的升降驅動油缸，所述升降驅動油缸的活塞桿端之間橫向固接有一相應的橫梁；

5、取樣組件，包含固接于所述橫梁上的驅動電機，所述驅動電機的輸出軸朝下設置、并傳動連接有一相應的鉆桿，所鉆桿按高低分為取樣部和鉆孔部，所述取樣部的外側壁可拆卸安裝有一呈螺旋狀設置的螺旋件，所述螺旋件的內端部可拆卸安裝到所述取樣部上，螺旋件的外端部呈槽口狀設置；

6、固樣組件，包含固定安裝于所述驅動電機兩側的橫梁上的固樣油缸，所述固樣油缸的活塞桿端朝下設置、并向下連接有一可移動套設于所述螺旋件外側的固樣筒，所述固樣筒的底端部呈斜面刃口狀設置，在所述螺旋件旋轉切入相應的土壤層后，所述固樣筒在固樣油缸的驅動下穿入土壤層內，以對嵌入所述螺旋件內的土壤樣品進行截斷，進而將土壤樣品固定存放于螺旋件與固樣筒所形成的空間內。

7、所述鉆桿的鉆孔部的底端部呈尖狀設置、并設置有相應的鉆孔齒。

8、所述鉆桿的取樣部直徑大于所述鉆孔部的直徑，且所述取樣部和鉆孔部的銜接處呈斜坡狀設置。

9、所述固樣油缸的活塞桿端分別固接有相應的固定耳板，所述固樣筒的兩側上端分別固接有與所述固定耳板相適配的銜接耳板，通過鎖緊螺栓將所述銜接耳板固定鎖緊到對應的固定耳板上。

10、所述鉆桿的取樣部外側壁螺旋設置有相應的倒t形槽，所述螺旋件的內端部設置成與所述倒t形槽相適配的形狀、并螺旋插接到所述倒t形槽內。

11、所述倒t形槽的頂端部延伸至所述取樣部的頂端部下側，所述螺旋件的頂部固定抵接到所述倒t形槽的頂端部，通過相應的螺釘以將所述螺旋件的底端部固接到所述取樣部的底側。

12、所述螺旋件的頂部外側固接有一相應的弧面板，所述固樣筒的上側和弧面板之間分別設置有相應的插銷孔，所述插銷孔處可拆卸安裝有相應的固定插銷。

13、所述驅動電機為正反轉變速電機。

14、一種土壤修復檢測用土壤取樣方法，基于上述所述的一種土壤修復檢測用土壤取樣裝置，包含以下具體步驟：

15、s1，通過移動車體將所述土壤取樣機構移動至相應的取樣位置的上方后，所述移動車體停運；

16、s2，所述升降驅動油缸的活塞桿端回縮，以帶動橫梁、驅動電機、鉆桿下行；

17、s3，在所述鉆桿的鉆孔部接觸土壤時，所述驅動電機啟動高速正轉，以帶動鉆桿產生轉動；在鉆桿的轉動下行過程中，首先，鉆孔部于土壤中形成鉆孔動作，并對鉆孔位置的土壤形成壓實；爾后，取樣部轉動下行進入土壤層內，固設于取樣部上的螺旋件旋轉切入壓實后的土壤內；

18、s4，所述升降驅動油缸、驅動電機分別停運，所述固樣油缸的活塞桿端伸出，以驅動所述固樣筒貫穿進入土壤層內，進而對所述螺旋件外側的土壤層進行截斷處理；

19、s5，所述固樣油缸停運，所述升降驅動油缸的活塞桿端伸出，以帶動鉆桿、固樣筒一起離開土壤層；

20、s6，將所述螺釘拆卸下來，并將所述固定插銷固定插接到所述固樣筒與弧面板的插銷孔之間，然后，所述驅動電機啟動低速反轉，且所述升降驅動油缸的活塞桿端伸出、所述固樣油缸的活塞桿端伸出，使所述螺旋件、嵌裝于所述螺旋件內的土壤樣本、以及套設于所述螺旋件外側的固樣筒一起離開所述鉆桿的取樣部，以完成取樣操作。

21、所述步驟s6之后還包括步驟s7，將所述固樣筒拆離所述固樣油缸的活塞桿端后，對貼附于鉆桿上的土壤進行清除，并對嵌裝于所述固樣筒與螺旋件之間的土壤樣本進行送檢。

22、本發明的優點：

23、1）本發明通過升降支架的設置有效對取樣組件進行升降控制，取樣過程中，通過升降驅動油缸的活塞桿端回縮，以帶動橫梁、驅動電機、鉆桿下行；在鉆桿的鉆孔部接觸土壤時，驅動電機啟動高速正轉，以帶動鉆桿產生轉動；在鉆桿的轉動下行過程中，首先，鉆孔部于土壤中形成鉆孔動作，并對鉆孔位置的土壤形成壓實；爾后，取樣部轉動下行進入土壤層內，固設于取樣部上的螺旋件旋轉切入壓實后的土壤內；然后升降驅動油缸、驅動電機分別停運，固樣油缸的活塞桿端伸出，以驅動固樣筒貫穿進入土壤層內，進而對螺旋件外側的土壤層進行截斷處理；最后固樣油缸停運，且升降驅動油缸的活塞桿端伸出，以帶動鉆桿、固樣筒一起離開土壤層。

24、通過鉆孔部、以及鉆孔部與取樣部的銜接處實現對土壤層的壓實；再通過非標設置的螺旋件的內端部實現與鉆桿取樣部的可拆卸銜接；并通過螺旋件外端部的槽口狀設置以實現對壓實后的土壤層的旋切取樣；最后再通過固樣筒的介入以實現對嵌入螺旋件的槽口內的土壤樣品的固定，從而有效確保不同高度位置上的土壤樣本在離開土壤層時不發生混樣問題，以有效對土壤樣品進行精準取樣。

25、2）本發明的鉆桿取樣部的外側壁螺旋設置有相應的倒t形槽，螺旋件的內端部設置成與倒t形槽相適配的形狀、并螺旋插接到倒t形槽內；最主要的是，倒t形槽的頂端部延伸至取樣部的頂端部下側，從而可將螺旋件的頂部固定抵接到倒t形槽的頂端部，此時，只需通過相應的螺釘以將螺旋件的底端部固接到取樣部的底側即可，從而在結構簡易、以及拆裝便捷的前提下，實現對螺旋件的穩固可拆卸安裝。

26、3）本發明的螺旋件頂部外側固接有一相應的弧面板，固樣筒的上側和弧面板之間分別設置有相應的插銷孔，該插銷孔處可拆卸安裝有相應的固定插銷。如此一來，即可在完成取樣后，直接將螺釘拆卸下來，并將固定插銷固定插接到固樣筒與弧面板的插銷孔之間，以對弧面板和螺旋件形成防轉動限位；然后，驅動電機啟動低速反轉，且升降驅動油缸、以及固樣油缸的活塞桿端同步伸出，即可使螺旋件、嵌裝于螺旋件內的土壤樣本、以及套設于螺旋件外側的固樣筒一起離開鉆桿的取樣部，以最終完成取樣操作，且取樣后的土壤樣品直接貯存于螺旋件和固樣筒所形成的空間內，因此能夠有效便于取樣后的土壤樣本的裝樣、送樣操作，并有效確保裝樣、送樣過程中的土壤樣品不被污染，以確保后續的檢測數據的精度。
