本發明涉及變頻器測試，具體為一種變頻器生產加工用質量測試臺。

背景技術：

1、變頻器是一種應用廣泛的電力控制設備，它先將固定頻率的交流電轉換為直流電，接著再把直流電逆變成頻率和電壓均可調的交流電，以此來控制電機的轉速，實現電機的高效、精準控制；

2、變頻器在生產過程中，需要對同一規格批次背部齊平且接線端位于同一側的變頻器進行質量測試，測試過程中，需要測試平臺對變頻器進行承載，若采用人工接線，容易出現危險，而且長時間勞作，對工作人員的操作水平要求較高，難以批量對物料進行測試；

3、若采用承載框承載產品，再配合移動式的端子檢測結構，變頻器具有一定的重量，在承載框承載產品時，容易出現產品底壁不易與承載框?qū)R，承載框的邊角容易殘留雜質進而導致后續產品定位不穩定的情況，影響后續的檢測效果。

技術實現思路

1、(一）解決的技術問題

2、針對現有技術的不足，本發明提供了一種變頻器生產加工用質量測試臺。

3、（二）技術方案

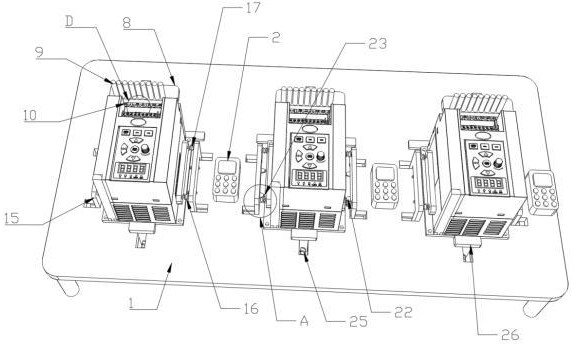

4、為實現上述目的，本發明提供如下技術方案：一種變頻器生產加工用質量測試臺，包括工作臺和測試器，所述工作臺上設置有若干組測試器，還包括：

5、驅動組件，所述驅動組件包括電機、支撐框、第一螺桿、第一蝸輪、第一蝸桿和第一罩體，所述工作臺下方設置有所述支撐框，所述支撐框后側壁內設置有第一蝸桿和若干組第一蝸輪，所述第一蝸輪與所述第一蝸桿嚙合，所述工作臺下方設置有若干組第一罩體，所述第一罩體后側轉動設置有與所述第一蝸輪中心連接的第一螺桿，所述電機輸出端貫通所述支撐框并與第一蝸桿連接；

6、接線組件，所述接線組件包括呈倒l形的支架、升降器和接線端，所述工作臺上設置有與所述第一螺桿相適配的第一滑孔，所述支架下方貫通所述第一滑孔并與所述第一螺桿螺紋連接，所述支架上設置有若干組所述升降器，所述升降器輸出端貫通所述支架頂壁并與所述接線端連接，所述升降器和接線端與所述測試器電連接；

7、所述第一罩體上還設置有左右定位物料的側定位件；

8、所述第一罩體前側還設置有定位物料的前定位件。

9、為了方便對中定位物料，本發明改進有，所述側定位件包括第二蝸桿、第二蝸輪、側板、第二螺桿和側定位板，所述第一罩體內設置有所述第二蝸桿和若干組第二蝸輪，若干組所述第二蝸輪與所述第二蝸桿嚙合，所述第一罩體左右兩側還設置有與所述工作臺連接的側板，位于前后兩端的第二蝸輪中心左右兩側對稱設置有與對應側板轉動連接的第二螺桿，所述側定位板呈下開口匚形，所述工作臺上還設置有與所述側定位板的自由端相適配的第二滑孔，所述側定位板下方貫通所述第二滑孔并與所述第二螺桿螺紋連接。

10、為了方便提供緩沖限位，本發明改進有，所述側定位件還包括緩沖件，所述緩沖件包括彈性件和緩沖板，對應的所述側定位板靠近對應的第一罩體一側還設置有彈性件，所述彈性件兩端分別與所述緩沖板以及側定位板連接。

11、為了方便穩定撥動對中定位物料，本發明改進有，所述側定位件還包括撥動件，所述撥動件包括第三蝸桿、第三蝸輪、轉軸、橢圓塊和第二罩體，所述第一罩體內位于中間部分的第二蝸輪中心左右兩側對稱設置有第三蝸桿，所述第三蝸桿貫通所述第一罩體并伸入所述第二罩體內與第三蝸輪嚙合，所述第三蝸輪中心上方設置有貫通所述工作臺的轉軸，所述轉軸上方設置有用于撥動物料對中的橢圓塊，所述橢圓塊設置在所述側定位板的下開口內。

12、為了方便推動物料進入檢測區，本發明改進有，所述前定位件包括第三螺桿和前定位板，所述第二蝸桿前側設置有與所述支撐框前側壁轉動連接的第三螺桿，所述第三螺桿與所述第一螺桿螺向相反，所述工作臺上還設置有與所述第三螺桿相適配的第三滑孔，所述前定位板呈t形，所述前定位板下方貫通所述第三滑孔并與所述第三螺桿螺紋連接。

13、為了方便支撐物料移動，本發明改進有，所述工作臺上還設置有支撐區，所述支撐區外徑小于物料的俯視投影，所述支撐區內設置有若干組弧形塊，所述橢圓塊底壁高于所述弧形塊頂壁。

14、優選的，所述彈性件包括彈簧和伸縮桿，所述彈簧套在所述伸縮桿上，所述彈簧和伸縮桿兩端均分別與所述側定位板和緩沖板連接。

15、優選的，所述工作臺上還設置有若干組后定位板，所述后定位板設置在所述支撐區與所述第一滑孔之間。

16、優選的，所述橢圓塊兩側間距最大部分還設置有與物料接觸的滾輪，所述橢圓塊上設置有與所述滾輪相適配的凹槽，所述滾輪上下兩側通過連接軸與所述橢圓塊連接。

17、優選的，所述支架遠離所述升降器一端還設置有加強筋。

18、（三）有益效果

19、與現有技術相比，本發明提供了一種變頻器生產加工用質量測試臺，具備以下有益效果：

20、該變頻器生產加工用質量測試臺，通過驅動組件和接線組件的配合，避免了人工接線帶來的危險，降低了對工作人員操作水平的要求，能夠?qū)崿F(xiàn)批量物料測試，驅動組件的第一螺桿轉動可帶動接線組件的支架前后移動，以便對定位后支撐區的物料進行測試；

21、電機啟動時，第一蝸桿帶動第一蝸輪轉動，進一步的，第一螺桿帶動第二蝸桿轉動，接線組件在第一螺桿的驅動下向著物料方向移動，位于中間部分的第二蝸輪帶動第三蝸桿轉動，進而第三蝸輪帶動轉軸轉動，橢圓塊配合滾輪推動物料居中，在此過程中，轉動的第二蝸桿帶動與第一螺桿反向的第三螺桿轉動，前定位件推動對中后的物料向工作臺后側移動，直至物料前后固定，此時接線組件恰位于物料接頭上方，而位于左右兩側的滾輪并未對物料進行支撐定位，為此，第一罩體內前后兩側的第二蝸輪帶動第二螺桿轉動，兩組側支撐板配合緩沖件實現對物料的側緩沖定位，保證設備在測試過程中穩定性，不會輕易移動，支撐區配合后定位板、前定位件和側定位件實現對物料的穩定居中定位，采用測試器配合接線組件進行穩定測試；

22、當完成多組物料的測試后，電機翻轉，工作臺上對物料的限位空間變大，此時方便取出物料，再裝配新的物料進行測試。

技術特征：

1.一種變頻器生產加工用質量測試臺，包括工作臺和測試器，所述工作臺上設置有若干組測試器，其特征在于，還包括：

2.根據權利要求1所述的一種變頻器生產加工用質量測試臺，其特征在于，所述側定位件包括第二蝸桿、第二蝸輪、側板、第二螺桿和側定位板，所述第一罩體內設置有所述第二蝸桿和若干組第二蝸輪，若干組所述第二蝸輪與所述第二蝸桿嚙合，所述第一罩體左右兩側還設置有與所述工作臺連接的側板，位于前后兩端的第二蝸輪中心左右兩側對稱設置有與對應側板轉動連接的第二螺桿，所述側定位板呈下開口匚形，所述工作臺上還設置有與所述側定位板的自由端相適配的第二滑孔，所述側定位板下方貫通所述第二滑孔并與所述第二螺桿螺紋連接。

3.根據權利要求2所述的一種變頻器生產加工用質量測試臺，其特征在于，所述側定位件還包括緩沖件，所述緩沖件包括彈性件和緩沖板，對應的所述側定位板靠近對應的第一罩體一側還設置有彈性件，所述彈性件兩端分別與所述緩沖板以及側定位板連接。

4.根據權利要求3所述的一種變頻器生產加工用質量測試臺，其特征在于，所述側定位件還包括撥動件，所述撥動件包括第三蝸桿、第三蝸輪、轉軸、橢圓塊和第二罩體，所述第一罩體內位于中間部分的第二蝸輪中心左右兩側對稱設置有第三蝸桿，所述第三蝸桿貫通所述第一罩體并伸入所述第二罩體內與第三蝸輪嚙合，所述第三蝸輪中心上方設置有貫通所述工作臺的轉軸，所述轉軸上方設置有用于撥動物料對中的橢圓塊，所述橢圓塊設置在所述側定位板的下開口內。

5.根據權利要求4所述的一種變頻器生產加工用質量測試臺，其特征在于，所述前定位件包括第三螺桿和前定位板，所述第二蝸桿前側設置有與所述支撐框前側壁轉動連接的第三螺桿，所述第三螺桿與所述第一螺桿螺向相反，所述工作臺上還設置有與所述第三螺桿相適配的第三滑孔，所述前定位板呈t形，所述前定位板下方貫通所述第三滑孔并與所述第三螺桿螺紋連接。

6.根據權利要求5所述的一種變頻器生產加工用質量測試臺，其特征在于，所述工作臺上還設置有支撐區，所述支撐區外徑小于物料的俯視投影，所述支撐區內設置有若干組弧形塊，所述橢圓塊底壁高于所述弧形塊頂壁。

7.根據權利要求6所述的一種變頻器生產加工用質量測試臺，其特征在于，所述彈性件包括彈簧和伸縮桿，所述彈簧套在所述伸縮桿上，所述彈簧和伸縮桿兩端均分別與所述側定位板和緩沖板連接。

8.根據權利要求7所述的一種變頻器生產加工用質量測試臺，其特征在于，所述工作臺上還設置有若干組后定位板，所述后定位板設置在所述支撐區與所述第一滑孔之間。

9.根據權利要求8所述的一種變頻器生產加工用質量測試臺，其特征在于，所述橢圓塊兩側間距最大部分還設置有與物料接觸的滾輪，所述橢圓塊上設置有與所述滾輪相適配的凹槽，所述滾輪上下兩側通過連接軸與所述橢圓塊連接。

10.根據權利要求9所述的一種變頻器生產加工用質量測試臺，其特征在于，所述支架遠離所述升降器一端還設置有加強筋。

技術總結
本發明涉及變頻器測試技術領域，具體為一種變頻器生產加工用質量測試臺，包括工作臺和測試器，所述工作臺上設置有若干組測試器，還包括：驅動組件、接線組件、側定位件和前定位件，通過驅動組件和接線組件的配合，避免了人工接線帶來的危險，降低了對工作人員操作水平的要求，能夠?qū)崿F(xiàn)批量物料測試，驅動組件的第一螺桿轉動可帶動接線組件的支架前后移動，以便對定位后支撐區的物料進行測試；支撐區配合后定位板、前定位件和側定位件實現對物料的穩定居中定位，采用測試器配合接線組件進行穩定測試；當完成多組物料的測試后，電機翻轉，工作臺上對物料的限位空間變大，此時方便取出物料，再裝配新的物料進行測試。

技術研發人員：林文鋒
受保護的技術使用者：瑞安市安川電子有限公司
技術研發日：
技術公布日：2025/4/24
