本發明屬于坍落度檢驗，具體的說是一種混凝土坍落度檢驗裝置。

背景技術：

1、坍落度是指混凝土的和易性，具體來說就是保證施工的正常進行，其中包括混凝土的保水性，流動性和粘聚性，坍落度是用一個量化指標來衡量其程度的高低，用于判斷施工能否正常進行。

2、坍落度作為這一和易性的重要量化指標，常常被用來評估混凝土的可操作性及其適用于不同施工要求的程度。具體來說，坍落度測試是通過測量混凝土在特定條件下的塌陷高度來判定其流動性。傳統的混凝土坍落度測試方法是將坍落筒放置于平穩且不吸水的剛性平板上，在坍落筒上方安裝漏斗，并利用取樣裝置將混凝土分三層裝入坍落筒中。每層混凝土裝填的高度約占坍落筒高度的三分之一，并且每層都需要使用搗棒沿螺旋線由邊緣至中心插搗25次，確保混凝土充實且密實。混凝土裝填完成后，使用鏝刀抹平筒口，并立即垂直提起坍落筒。此時，混凝土由于失去支撐而發生塌陷，之后通過直尺測量混凝土塌陷后的高度，最終得到坍落度值。

3、然而，現有的測試方法依賴人工操作，且測試過程需要垂直提起坍落筒。這一操作不僅要求測試人員具備一定的操作經驗和精準的手法，還存在一定的操作誤差，尤其是在垂直提起坍落筒時，由于操作不當可能導致混凝土的塌陷不均勻，從而影響測試結果的準確性。為此，本發明提供一種混凝土坍落度檢驗裝置。

技術實現思路

1、為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。

2、本發明解決其技術問題所采用的技術方案是：本發明所述的一種混凝土坍落度檢驗裝置，包括：

3、支撐盤；

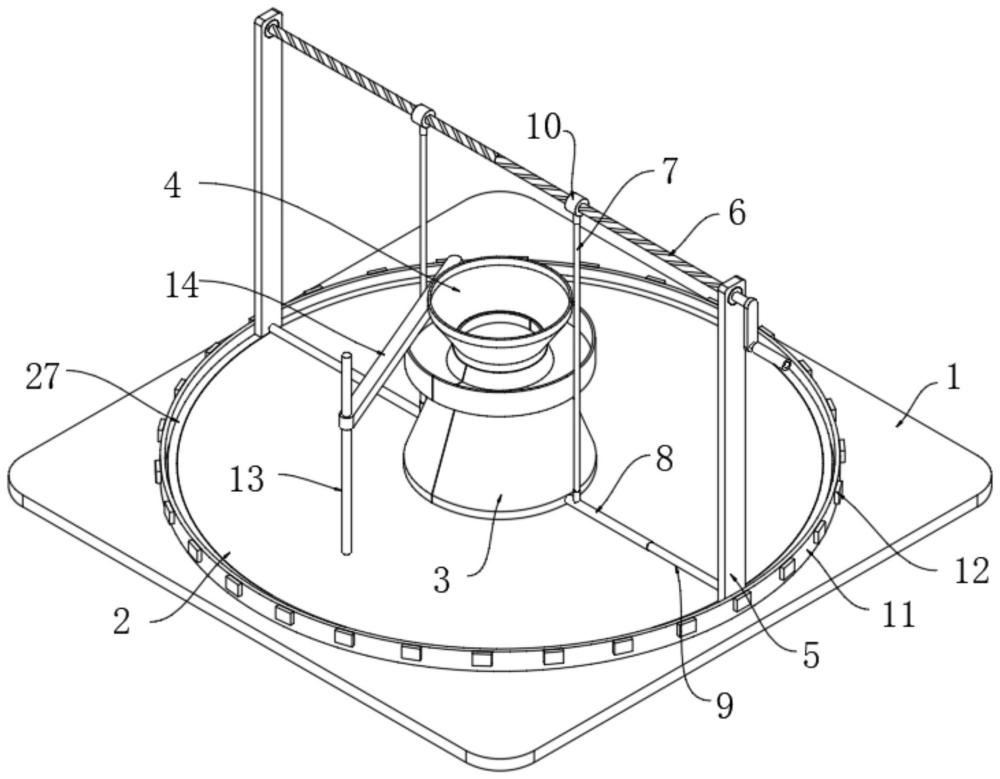

4、檢驗裝置，所述檢驗裝置設置在支撐盤上方，所述檢驗裝置包括坍落筒和導料斗；所述坍落筒由左右對稱的兩半拼接形成，所述導料斗套設在坍落筒頂部；

5、刮板，所述刮板用于將坍落筒頂部混凝土刮平；

6、分離組件，所述分離組件用于驅動坍落筒左右兩半向相反方向運動；所述分離組件包括對稱設置在坍落筒兩側的支架，兩側所述支架相對側壁分別固定有固定桿，所述固定桿上滑動套設有套桿，所述套桿遠離固定桿一端固定于坍落筒側壁上，兩側支架之間轉動安裝有雙向絲桿，兩側所述套桿上分別固定有連接桿，所述連接桿頂端固定有螺紋套，所述螺紋套與雙向絲桿螺紋連接。

7、優選的，所述支撐盤下方固定有底板，所述支撐盤的側壁開設有環形的滑軌，所述支架底部側壁固定有t形滑塊，所述滑塊滑動設置在滑軌內部，所述滑塊與滑軌適配。

8、優選的，所述支撐盤和固定環之間設有連接環，所述連接環與支架固定相連。

9、優選的，所述底板頂部固定有固定環，所述固定環套設在支撐盤外側，所述固定環外壁上均布有磁塊，所述固定桿中間設有滑腔，滑腔中滑動安裝有活動桿，所述活動桿的一端延伸至套桿內腔中且端部上固定有固定塊一，所述固定塊一與坍落筒外壁相鄰，所述活動桿另一端延伸至支架下部開設的通孔中且端部上固定有固定塊二，所述活動桿上套設有彈簧一。

10、優選的，所述固定塊一靠近坍落筒的側壁固定有敲擊塊，所述敲擊塊外側套設有彈簧二，所述彈簧二與固定塊一固定連接。

11、優選的，所述坍落筒頂部設有階梯槽，所述導料斗套設在階梯槽外側。

12、優選的，所述支撐盤上轉動安裝有滑桿，所述刮板一端開設有滑孔，所述滑桿滑動貫穿滑孔，所述滑桿表面設有刻度線。

13、優選的，所述坍落筒兩側壁對稱固定收集槽，所述收集槽頂端與坍落筒頂端齊平。

14、優選的，所述滑桿的高度小于雙向絲桿的高度。

15、優選的，所述刮板端部開設有螺紋孔，螺紋孔中螺紋連接有鎖緊螺栓。

16、本發明的有益效果如下：

17、1.本發明所述的一種混凝土坍落度檢驗裝置，通過分離組件驅動坍落筒左右兩半向相反方向運動，從而有效避免人工垂直取下坍落筒時由于操作不當導致混凝土堆出現歪斜現象，以使檢驗結果更加準確。

18、2.本發明所述的一種混凝土坍落度檢驗裝置，在對坍落筒中混凝土頂端進行刮平之前，通過旋轉支架，能夠帶動兩半坍落筒同步旋轉，此時混凝土堆黏附在支撐盤表面，坍落筒與混凝土堆發生相對轉動，以使混凝土與坍落筒的內壁分離，使得混凝土堆表面變得光滑，當向兩側分離坍落筒時，混凝土堆中的石子不易附著在坍落筒內壁上被帶離，從而保證混凝土堆外表面平整，這樣可以避免混凝土表面部分缺失導致受力不均，影響檢驗結構；此外通過相對轉動避免混凝土塊附著在坍落筒的外壁上，降低了坍落筒后續清洗工作難度。

技術特征：

1.一種混凝土坍落度檢驗裝置，其特征在于：包括：

2.根據權利要求1所述的一種混凝土坍落度檢驗裝置，其特征在于：所述支撐盤（2）下方固定有底板（1），所述支撐盤（2）的側壁開設有環形的滑軌（21），所述支架（5）底部側壁固定有t形滑塊（16），所述滑塊（16）滑動設置在滑軌（21）內部，所述滑塊（16）與滑軌（21）適配。

3.根據權利要求2所述的一種混凝土坍落度檢驗裝置，其特征在于：所述支撐盤（2）和固定環（11）之間設有連接環（27），所述連接環（27）與支架（5）固定相連。

4.根據權利要求3所述的一種混凝土坍落度檢驗裝置，其特征在于：所述底板（1）頂部固定有固定環（11），所述固定環（11）套設在支撐盤（2）外側，所述固定環（11）外壁上均布有磁塊（12），所述固定桿（9）中間設有滑腔，滑腔中滑動安裝有活動桿（17），所述活動桿（17）的一端延伸至套桿（8）內腔中且端部上固定有固定塊一（19），所述固定塊一（19）與坍落筒（3）外壁相鄰，所述活動桿（17）另一端延伸至支架（5）下部開設的通孔中且端部上固定有固定塊二（20），所述活動桿（17）上套設有彈簧一（18）。

5.根據權利要求4所述的一種混凝土坍落度檢驗裝置，其特征在于：所述固定塊一（19）靠近坍落筒（3）的側壁固定有敲擊塊（23），所述敲擊塊（23）外側套設有彈簧二（24），所述彈簧二（24）與固定塊一（19）固定連接。

6.根據權利要求5所述的一種混凝土坍落度檢驗裝置，其特征在于：所述坍落筒（3）頂部設有階梯槽（22），所述導料斗（4）套設在階梯槽（22）外側。

7.根據權利要求6所述的一種混凝土坍落度檢驗裝置，其特征在于：所述支撐盤（2）上轉動安裝有滑桿（13），所述刮板（14）一端開設有滑孔，所述滑桿（13）滑動貫穿滑孔，所述滑桿（13）表面設有刻度線（25）。

8.根據權利要求7所述的一種混凝土坍落度檢驗裝置，其特征在于：所述坍落筒（3）兩側壁對稱固定收集槽（15），所述收集槽（15）頂端與坍落筒（3）頂端齊平。

9.根據權利要求8所述的一種混凝土坍落度檢驗裝置，其特征在于：所述滑桿（13）的高度小于雙向絲桿（6）的高度。

10.根據權利要求9所述的一種混凝土坍落度檢驗裝置，其特征在于：所述刮板（14）端部開設有螺紋孔，螺紋孔中螺紋連接有鎖緊螺栓（26）。

技術總結
本發明屬于坍落度檢驗技術領域，具體的說是一種混凝土坍落度檢驗裝置，包括：支撐盤；檢驗裝置，檢驗裝置設置在支撐盤上方，檢驗裝置包括坍落筒和導料斗；坍落筒由左右對稱的兩半拼接形成，導料斗套設在坍落筒頂部；刮板，刮板用于將坍落筒頂部混凝土刮平；分離組件，分離組件用于驅動坍落筒左右兩半向相反方向運動；分離組件包括對稱設置在坍落筒兩側的支架，兩側支架相對側壁分別固定有固定桿，固定桿上滑動套設有套桿；本發明通過分離組件驅動坍落筒左右兩半向相反方向運動，從而有效避免人工垂直取下坍落筒時由于操作不當導致混凝土堆出現歪斜現象，提升了混凝土檢驗結果的準確度，使混凝土的測試效率得以提升。

技術研發人員：范正春,周平,徒鵬飛,楊雪梅,原鵬飛,馬繼峰
受保護的技術使用者：中國水利水電第十工程局有限公司
