本技術涉及反射池的，尤其是涉及一種緊湊型自由空間光多反射池。

背景技術：

1、目前，吸收光譜檢測技術是一種基于物質對光的選擇性吸收特性來分析物質成分和結構的分析化學工具。該技術廣泛應用于氣體、液體和固體樣品的檢測，能夠提供關于樣品中特定物質的存在與否以及其含量的定量信息。吸收光譜的特征包括吸收峰、吸收谷和末端吸收等，其中吸收峰的位置（λmax）和強度是定性分析的重要依據。在吸收光譜檢測技術中，反射池是實現高靈敏度氣體檢測的關鍵組件。常見的反射池有赫里奧特池（herriott池），herriott池通過兩個相對的反射鏡實現光束的多次反射，使光在樣品中多次通過，從而增加光與樣品的相互作用，提高檢測的靈敏度。

2、針對上述中的相關技術：反射池通常為單氣室結構，同一時間只能對一種氣體進行檢測，在需要對多種氣體進行檢測時，需要頻繁更換氣體并重復檢測過程，從而容易導致檢測效率降低，進而存在使用范圍受限的問題。

技術實現思路

1、為了擴大使用范圍，本技術提供一種緊湊型自由空間光多反射池。

2、本技術提供的一種緊湊型自由空間光多反射池，采用如下的技術方案：

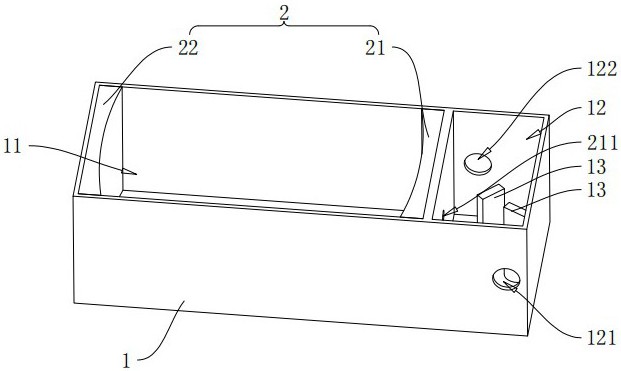

3、一種緊湊型自由空間光多反射池，包括：池體，所述池體內分別形成有氣室、第一光室及第二光室，所述氣室內設置有第一反射鏡組，所述第一反射鏡組用于使光束在氣室內多次反射；

4、調節模組，設置在所述氣室的內壁上，所述調節模組上設置有第二反射鏡組，所述調節模組能夠將所述氣室分隔成第一腔室和第二腔室，所述第一腔室與所述第一光室連通，所述第二腔室與所述第二光室連通，且光束在所述第一反射鏡組和所述第二反射鏡組之間多次反射。

5、通過采用上述技術方案，當需要對樣品進行精確檢測時，調節模組未將氣室分隔成第一腔室和第二腔室，使得第一光室內的光束在進入氣室內后，能夠在第一反射鏡組的作用下發生多次反射，以增加光束的路徑長度，從而提高檢測精度。且當需要快速對多種樣品進行檢測時，調節模組工作，以將氣室分隔成第一腔室和第二腔室，此時，第一光室內的光束能夠進入第一腔室內，第二光室內的光束能夠進入第二腔室內，且第一腔室和第二腔室內的光束均能在第一反射鏡組和第二反射鏡組的作用下發生多次反射，進而便于同時對多種樣品進行檢測，一定程度上減少了傳統單氣室結構中因頻繁更換氣體而帶來的效率低下問題，提高了反射池的使用范圍。

6、可選的，所述第一反射鏡組包括第一凹面反射鏡及第二凹面反射鏡，所述第一凹面反射鏡、所述第二凹面反射鏡分別設置在所述氣室內并相對設置，所述第一凹面反射鏡靠近所述第一光室設置，所述第一凹面反射鏡上開設有第一入光孔，所述第一入光孔分別與所述氣室和所述第一光室連通；

7、所述第一光室內設置有兩個第一轉折鏡，所述第一光室上分別設置有第一入光端及第一出光端，所述第一入光端用于輸入光束，所述第一出光端用于輸出光束，兩個所述第一轉折鏡分別靠近所述第一入光端和所述第一出光端設置，且所述第一轉折鏡用于調節光束的輸送角度。

8、通過采用上述技術方案，第一凹面反射鏡和第二凹面反射鏡相對設置，并且第一凹面反射鏡上開設有第一入光孔，使得光束可以經過第一入光孔進入氣室并在兩個凹面反射鏡之間進行多次反射。這種設計增加了光在氣室內的傳播路徑長度，提高了光與待測氣體的相互作用時間，從而顯著增強了吸收信號的強度，提升了檢測靈敏度。同時，第一光室內設置的第一轉折鏡能夠有效調節光束的輸送角度，確保光束準確地從第一入光端輸入并最終從第一出光端輸出，保證了系統的穩定性和可靠性。這一組合設計使得整個多反射池結構更加緊湊，適用范圍更廣，特別是在需要高靈敏度檢測的應用場景中表現出色。

9、可選的，所述調節模組包括調節件及兩塊支撐板，所述調節件設置在所述氣室的內壁上并位于所述第一凹面反射鏡與所述第二凹面反射鏡之間，兩塊所述支撐板分別設置在所述調節件上，所述調節件用于驅動兩塊所述支撐板轉動，當兩塊所述支撐板轉動至相互靠近的位置時，兩塊所述支撐板用于將所述氣室分隔成所述第一腔室和所述第二腔室，所述第一腔室與所述第一入光孔連通；

10、所述第二反射鏡組包括第三凹面反射鏡和第四凹面反射鏡，兩塊所述支撐板相互背離的一側分別與所述第三凹面反射鏡和所述第四凹面反射鏡連接。

11、通過采用上述技術方案，當需要同時對兩種氣體進行檢測時，調節件驅動兩塊支撐板轉動，使得兩塊支撐板相互靠近，以有效地將氣室分為第一腔室和第二腔室，此時，第一光室內的光束能夠進入第一腔室內，第二光室內的光束能夠進入第二腔室內，從而使得光束在第一凹面反射鏡和第三凹面反射鏡之間進行多次反射，并使得另一光束在第二凹面反射鏡和第四凹面反射鏡之間進行多次反射，從而便于同時對兩種氣體進行檢測，以提高檢測效率。

12、可選的，所述調節件包括兩根轉軸，兩根所述轉軸分別轉動連接在所述氣室的內壁上，兩根所述轉軸上分別設置有齒輪，兩個所述齒輪相互嚙合，兩塊所述支撐板分別與兩根所述轉軸一一對應設置，所述調節模組包括限位件，所述限位件活動設置在一根所述轉軸上，所述限位件遠離所述轉軸的一端延伸出所述氣室，所述限位件用于限制所述轉軸的轉動。

13、通過采用上述技術方案，調節件包括兩根轉軸，每根轉軸上設置有齒輪，兩個齒輪相互嚙合。這種設計使得其中一個轉軸轉動時，另一個轉軸也會同步反向轉動，從而帶動兩塊支撐板同時移動，以便于精確控制兩塊支撐板的運動位置，確保它們能夠準確地將氣室分隔成第一腔室和第二腔室。限位件的設計則進一步提高了系統的穩定性，通過將其活動設置在一根轉軸上并延伸出氣室外，可以在需要時鎖定轉軸的轉動，防止因意外操作或振動導致支撐板的位置變化，從而保證了多反射池內部光路的穩定性和可靠性。此外，這種機械結構簡單可靠，易于制造和維護，有助于提高整體設備的使用壽命和性能。

14、可選的，所述轉軸上沿自身軸線方向開設有滑槽，所述滑槽的橫截面為非圓形，所述池體的外壁上分別開設有容納槽和限位槽，所述容納槽與所述限位槽連通，所述限位件包括限位塊及限位凸起，所述限位塊的一端滑移插設在所述滑槽內，所述限位塊的另一端延伸出所述容納槽設置，所述限位凸起設置在所述限位塊上，所述限位凸起能夠插設至所述限位槽內。

15、通過采用上述技術方案，轉軸上沿自身軸線方向開設有滑槽，滑槽的橫截面為非圓形，使得限位塊能夠在滑槽內穩定滑動而不旋轉，確保限位件的可靠性和穩定性。限位塊的一端滑移插設在滑槽內，另一端延伸出容納槽，方便操作人員手動控制限位塊的位置。限位凸起設置在限位塊上，池體的外壁上分別開設有容納槽和限位槽，容納槽與限位槽連通，限位塊滑移插設在容納槽內，限位凸起能夠插設至限位槽內，有效防止轉軸因外部振動或沖擊而發生意外轉動，提高了裝置的整體可靠性。這種設計不僅簡化了調節模組的操作步驟，還增強了反射池在復雜環境下的抗干擾能力，保證了光路傳輸的精確性和穩定性。

16、可選的，所述滑槽呈t形設計，所述滑槽中尺寸大的一端靠近所述氣室內部，所述限位塊適配所述滑槽的形狀設計。

17、通過采用上述技術方案，t形設計的滑槽能夠有效防止限位塊在轉動過程中脫出，確保了調節模組的穩定性和可靠性。同時，限位塊適配滑槽的設計使得限位塊能夠在滑槽內順暢滑動，避免了卡滯現象的發生，提高了操作的便捷性和準確性。這種設計不僅保證了轉軸的精確控制，還增強了整個反射池的密封性能和機械穩定性，從而提升了設備的整體性能和使用壽命。

18、可選的，所述調節模組包括彈性封堵件，所述彈性封堵件分別與兩根所述轉軸連接，所述彈性封堵件用于封堵兩根所述轉軸之間的間隙。

19、通過采用上述技術方案，彈性封堵件分別與兩根轉軸連接，能夠有效封堵兩根轉軸之間的間隙，從而防止氣體泄漏。這不僅提高了反射池的氣密性，確保了檢測過程中氣體環境的穩定性，還減少了外界干擾因素的影響，進一步提升了檢測的準確性和可靠性。同時，彈性封堵件的設計使得轉軸在轉動過程中依然保持良好的密封性能，延長了設備的使用壽命。

20、可選的，所述支撐板遠離所述調節件的一端設置有密封墊，所述密封墊用于填充所述支撐板與所述氣室內壁之間的間隙。

21、通過采用上述技術方案，支撐板遠離調節件的一端設置有密封墊，能夠有效填充支撐板與氣室內壁之間的間隙。這不僅提高了氣室的密封性能，防止氣體泄漏，還確保了在不同氣體檢測過程中，氣室內的氣體不會混合，保證了檢測結果的準確性和可靠性。此外，密封墊的使用還可以減少外界環境對檢測過程的影響，進一步提升整個系統的穩定性和使用壽命。

22、可選的，所述氣室的內壁上開設有收納槽，兩塊所述支撐板能夠分別帶動所述第三凹面反射鏡和所述第四凹面反射鏡插設至所述收納槽內。

23、通過采用上述技術方案，氣室的內壁上開設收納槽，使得兩塊支撐板能夠帶動第三凹面反射鏡和第四凹面反射鏡插設至收納槽內。這種設計不僅有效地減少了未使用狀態下的空間占用，提高了設備的整體緊湊性和便攜性，而且在切換不同腔室進行檢測時，可以快速準確地定位和固定反射鏡，確保光路的穩定性和可靠性，從而提高檢測效率和準確性。同時，收納槽的設計也有助于保護反射鏡免受外部環境的影響，延長其使用壽命。

24、可選的，所述第二光室上分別設置有第二入光端及第二出光端，所述第二入光端用于輸入光束，所述第二出光端用于輸出光束，所述池體上開設有第二入光孔，所述第二入光孔分別與所述第二光室和所述第二腔室連通，所述第二光室內設置有兩個第二轉折鏡，兩個所述第二轉折鏡分別靠近所述第二入光端和所述第二出光端設置。

25、通過采用上述技術方案，第二入光端和第二出光端的設計允許獨立地向第二光室輸入和輸出光束，而不影響第一光室的工作狀態。此外，第二入光孔的存在確保了光束可以從第二光室順利進入第二腔室，進一步增加了光與不同氣體樣本的相互作用機會。第二光室內的兩個第二轉折鏡則負責精確調節光束的傳輸路徑，使其在第二腔室內多次反射，從而增強了對第二種氣體的檢測靈敏度。這種設計不僅提高了檢測效率，還擴展了該反射池的應用范圍，使其能夠在多種復雜環境中進行高效的多氣體檢測。

26、綜上所述，本技術包括以下至少一種有益技術效果：

27、1.通過設置調節模組，使得反射池既能對單一氣體進行高精度的檢測，又能同時對多種氣體進行檢測，以提高反射池的檢測效率，從而有利于提高反射池的使用范圍；

28、2.通過調節件、兩塊支撐板、第三凹面反射鏡及第四凹面反射鏡的相互配合，使得反射池能夠在同一時間內對兩種不同氣體進行檢測，避免了頻繁更換氣體的需求，提高了檢測效率和設備的應用范圍；
