本發明涉及水表，具體涉及一種防凍型水表。

背景技術：

1、水表是測量水流量的儀表，大多是水的累計流量測量，一般分為容積式水表和速度式水表兩類，水表的發展已有近二百年的歷史，選擇水表規格時，應先估算通常情況下所使用流量的大小和流量范圍，然后選擇常用流量最接近該值的那種規格的水表作為首選，目前居民住宅通常安裝的是速度式水表，即內部設置有葉輪的水表，而在寒冷的冬季，水表會因長時間暴露在外界或保溫性能不足的建筑內，其內部余水會冰凍造成管道以及水表內部堵塞，甚至損壞。

2、目前的水表防凍措施通常為給水表和管道等用保溫材料包裹保溫、關窗關門防寒、擰開水龍頭滴水成線以及在夜晚時排空水表和管道內的余水，而其中包裹水表和管道的材料拆裝不易，會影響水表的正常使用，而其他措施需要每日操作，比較繁瑣，為此提出一種防凍型水表。

技術實現思路

1、本發明的目的在于：為解決目前的水表防凍措施通常為給水表和管道等用保溫材料包裹保溫、關窗關門防寒、擰開水龍頭滴水成線以及在夜晚時排空水表和管道內的余水，而其中包裹水表和管道的材料拆裝不易，會影響水表的正常使用，而其他措施需要每日操作，比較繁瑣的問題，本發明提供了一種防凍型水表。

2、本發明為了實現上述目的具體采用以下技術方案：

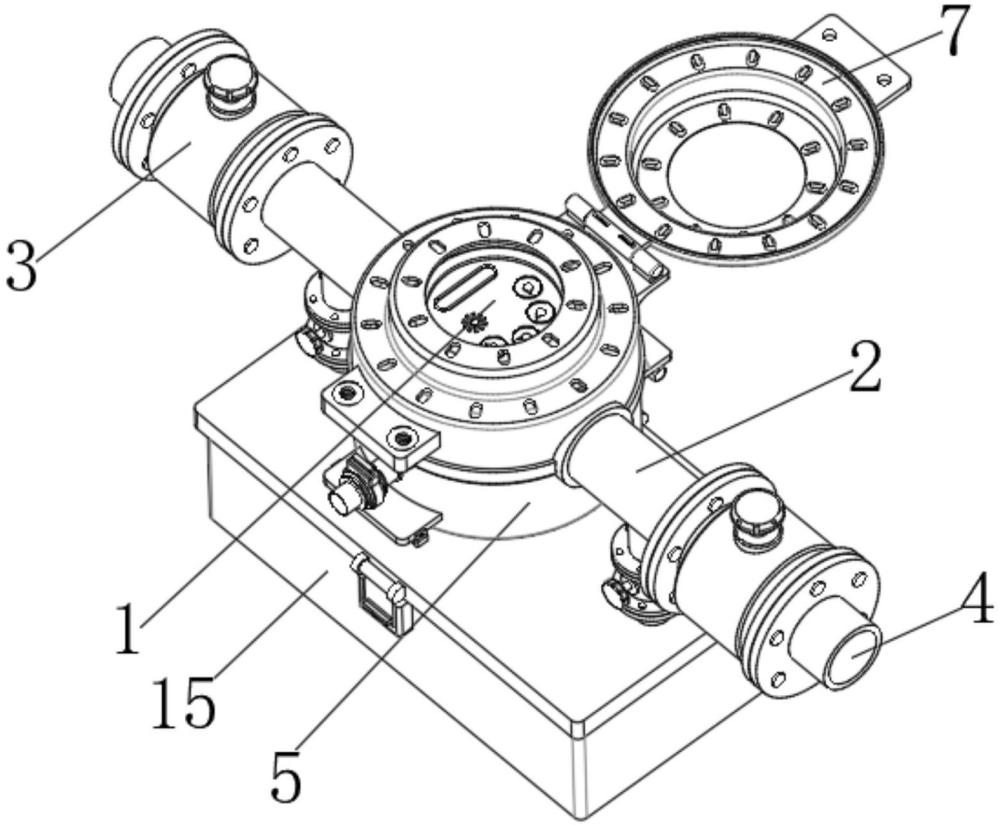

3、一種防凍型水表，包括水表本體，所述水表本體的進水端和出水端均固定安裝有輸水管，兩個所述輸水管相互遠離的一端均固定安裝有輸水控制球閥，兩個所述輸水控制球閥相互遠離的一端均固定安裝有外接管，所述水表本體和兩個所述輸水管的一端上固定套接有同一個保溫外殼，所述保溫外殼的頂部開設有與所述水表本體的表盤位置相對應的觀察孔，所述保溫外殼的頂部開設有多個沿所述觀察孔均勻分布的透氣孔，所述保溫外殼的頂部一側固定安裝有鉸接板，所述鉸接板的一側轉動安裝有密封蓋板，所述密封蓋板與所述保溫外殼相適配，所述密封蓋板背離所述鉸接板的一側固定安裝有鎖定板，所述鎖定板的頂部開設有多個裝配孔，所述保溫外殼的頂部另一側固定安裝有裝配板，所述裝配板的頂部開設有多個固定孔，所述固定孔的內部均固定安裝有多個螺紋筒，多個所述螺紋筒的位置分別與多個所述裝配孔的位置相對應，所述密封蓋板的頂部開設有裝載孔，所述裝載孔的內部固定安裝有觀察透明板，所述觀察透明板的位置與所述觀察孔的位置相對應。

4、進一步地，所述輸水管的頂部均固定安裝有與所述輸水管相連通的排水管，所述排水管的底端均固定安裝有排水控制球閥。

5、進一步地，兩個所述排水控制球閥的底端固定安裝有同一個水箱蓋板，所述水箱蓋板的底部放置有排水箱，所述水箱蓋板的兩側均轉動安裝有鎖定扣板，所述排水箱的頂部兩側均固定安裝有與所述鎖定扣板相適配的鎖定座。

6、進一步地，所述排水箱的內部固定套接有發泡彈性套。

7、進一步地，所述保溫外殼的側壁上固定安裝有與所述保溫外殼內部相連通的密封刀閘閥，所述密封刀閘閥的一端固定安裝有抽氣管。

8、進一步地，所述密封蓋板的內部固定安裝有密封圈，所述密封圈與所述保溫外殼的頂部相適配，所述密封蓋板的內壁上固定安裝有多個與所述透氣孔相適配的密封膠塊。

9、進一步地，所述密封蓋板的側壁上固定安裝有雙頭滑筒，所述雙頭滑筒的兩端內部均滑動安裝有伸縮滑桿，所述雙頭滑筒的兩端側壁上均開設有長滑孔，所述伸縮滑桿位于所述雙頭滑筒內部的一端側壁上均固定安裝有控制桿，兩個所述控制桿分別滑動安裝在兩個所述長滑孔的內部，所述雙頭滑筒的內部設置有復位彈簧，所述復位彈簧位于兩個所述伸縮滑桿之間，所述鉸接板的頂部固定安裝有兩個對稱設置的轉接筒，所述轉接筒與所述伸縮滑桿相適配。

10、進一步地，所述保溫外殼的底部兩側分別固定安裝有第一懸掛板和第二懸掛板，所述第一懸掛板的底部固定安裝有兩個對稱設置的收納插筒，所述收納插筒與所述伸縮滑桿相適配，所述第二懸掛板的底部固定安裝有兩個對稱設置的彈性卡爪，所述彈性卡爪與所述鎖定板相適配。

11、本發明的有益效果如下：

12、1、本發明通過將密封蓋板鎖緊在保溫外殼上，使水表本體受到保溫防護，同時依次關閉前后兩端的輸水控制球閥，減少水表本體和輸水管內部的余水，有效防止水表本體及其內部管道受凍損壞，且在水表本體處于封閉狀態下，仍可以通過密封蓋板上觀察透明板和保溫外殼上觀察孔觀察水表本體的表盤，不影響水表本體的正常使用；

13、2、本發明通過設置排水管，使得當依次關閉前后兩端的輸水控制球閥，使水表本體及輸水管內部余水減少后，還可以打開兩個輸水管底部的排水控制球閥，使水表本體內部管道和輸水管內殘留的少量雨水可以經排水管和排水控制球閥排出，從而保證水表本體和輸水管內部排空，進一步防止水表本體內部因上凍而導致元器件損壞或堵塞管路，影響后續的正常使用；

14、3、本發明通過設置排水箱，使得當余水經排水管和排水控制球閥排出后，會流入排水箱中進行收集，有效防止余水亂流或亂滴，影響周圍環境，同時當排水箱中蓄水較多時，可轉動兩側的鎖定扣板，使其脫離鎖定座，從而將鎖定座與水箱蓋板分離，將排水箱內部蓄積的水或冰塊清除，完成排水箱的定期維護；

15、4、本發明通過設置發泡彈性套，使得當排水箱內部蓄水過多時，夜間氣溫較低，排水箱內部蓄積的余水會上凍結冰，進而體積膨脹，此時排水箱內部套接的發泡彈性套會在冰塊的擠壓下自動形變、壓縮，從而為冰塊的膨脹提供足夠的余量空間，防止排水箱被脹破；

16、5、本發明通過設置密封刀閘閥，使得在夜間氣溫極低的地區，可在封閉保溫外殼并排出余水后，在抽氣管的一端接入抽氣筒、氣泵等抽氣工具或設備，然后打開密封刀閘閥，將保溫外殼內部的大部分空氣抽出，再關閉密封刀閘閥，從而減少密封蓋板和保溫外殼內部空間空氣的含量，進而提高保溫外殼和密封蓋板對水表本體的保溫性能；

17、6、本發明通過設置密封圈和密封膠塊，使得當密封蓋板扣接在保溫外殼的頂部時，密封圈會同步套接在保溫外殼的頂部，借助密封圈的彈性方便密封蓋板與保溫外殼的套接，使密封蓋板與保溫外殼的配合更加緊密，同時密封膠塊會分別卡入各個透氣孔中，當密封蓋板和保溫外殼內部的空氣被抽出后，密封蓋板會借助密封圈和密封膠塊緊緊吸附在保溫外殼的頂部，有效保證了保溫外殼內部空間的密封性；

18、7、本發明通過設置伸縮滑桿，使得伸縮滑桿與轉接筒的插接配合，使密封蓋板可以圍繞轉接筒進行旋轉，當氣溫回升時，可以重新打開密封蓋板，使保溫外殼頂部的觀察孔和透氣孔連通，也可以撥動兩個控制桿，使其帶動兩個伸縮滑桿縮入雙頭滑筒的內部，從而使伸縮滑桿與轉接筒脫離，進而直接取下整個密封蓋板，減少密封蓋板占據的空間；

19、8、本發明通過設置第一懸掛板和第二懸掛板，使得當取下密封時，可將密封蓋板扣接在保溫外殼的底部，使密封蓋板一側的鎖定板卡接在第二懸掛板底部的兩個彈性卡爪之間，然后使收縮狀態的伸縮滑桿和雙頭滑筒卡入第一懸掛板底部的兩個收納插筒之間，再松開控制桿，使兩個伸縮滑桿分別卡入兩個收納插筒的內部，從而使密封蓋板懸掛扣接在保溫外殼的底部，無需單獨儲放密封蓋板。
